اقتباس:
المشاركة الأصلية كتبت بواسطة mh66
السلام عليكم :
مقاومات
اذا وصلت مقاومتين كل منها 100 اوم 1 واط :
1- على التسلسل ( اصبحت 200 اوم )
2- على التفرع ( اصبحت 50 اوم )
كم تصبح الاستطاعة الكلية في الحالتين ؟
|
2 وات فى الحالتين فمازالت كل منها قادرة على تحمل 1 وات.
اقتباس:
ديود زنر
اذا وصلت ديود زنر عدد 2 كل منها 9.1 فولت 1/2 واط :
1- على التسلسل
|
الفولت الكلى سيكون المجموع أى 18.2 و الوات = المجموع و الوات = المجموع أى 1 وات
اقتباس:
2- على التفرع
كم يصبح الفولت الكلي والاستطاعة الكلية في الحالتين ؟
شكرا
|
نظريا المفترض أن يكون 9.1 فولت لكن عمليا هناك نسبة تفاوت +/- 10% أو حسب نوعه لذا قد تجد أحدهما 9.15 بينما الآخر 9.05 أو اكثر أو اقل و عليه سيكون الفولت الكلى هو أقلهما و التيار هو تيار اقلهما فولتا لأن فى هذا المثال سيكون الفولت عليهما 9.05 فولت و لن يصل إلى 9.15 لذا لن يفتح الأخير إلا بعد زيادة الفولت على الأول من 9.05 إلى 9.15 و ربما يحترق قبل أن يصل لهذه القيمة

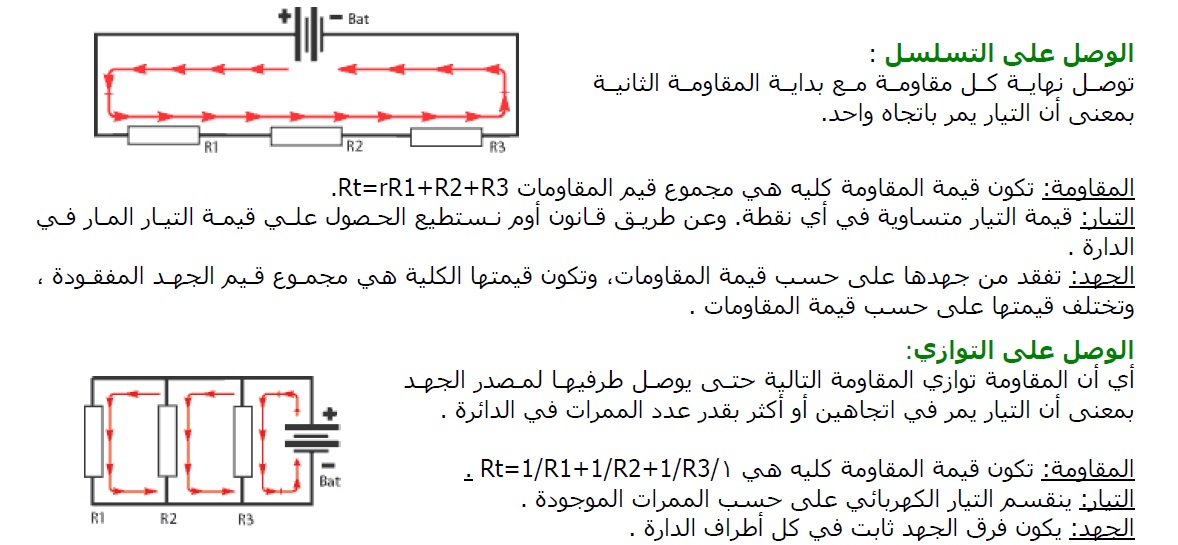

سؤال حول وصل التفرع والتسلسل
