مشكلة فى دارة كشاف شحن وفصل مع الكهرباء 50 ليد

[walidsh2awa0]

دارة كشاف شحن وفصل مع الكهرباء 50 ليد
وكنت عايز اعرف ايه الخطاء فى الدارة دى علشان لما بجربها مش بتفصل مع الكهرباء يعنى المفروض لما افصلها من الكهرباء الكشاف ينور ولما اركبه فى الكهرباء الكشاف يطفى وده مش بيحصل فى الرسمة دى مش عارف انا رسمتها غلط ولا النسخة قديمة
وكنت عايز اعرف قيمة المكثف 400v 155j وايه البديل لها واهميته ايه فى الدارة
وهل الترانزيستور فى الدارة راكب صح ولا انا حاطط واحد غير اللى فى الكشاف علما ان اللى فى الكشاف مكتوب عليه
NEC
D882p
M 3Y
ارجو الرد...

http://www.4shared.com/download/4HDp...d961&lgfp=3000

[erad]

المشاركة الأصلية كتبت بواسطة walidsh2awa0

دارة كشاف شحن وفصل مع الكهرباء 50 ليد
وكنت عايز اعرف ايه الخطاء فى الدارة دى علشان لما بجربها مش بتفصل مع الكهرباء يعنى المفروض لما افصلها من الكهرباء الكشاف ينور ولما اركبه فى الكهرباء الكشاف يطفى وده مش بيحصل فى الرسمة دى مش عارف انا رسمتها غلط ولا النسخة قديمة
وكنت عايز اعرف قيمة المكثف 400v 155j وايه البديل لها واهميته ايه فى الدارة
وهل الترانزيستور فى الدارة راكب صح ولا انا حاطط واحد غير اللى فى الكشاف علما ان اللى فى الكشاف مكتوب عليه
NEC
D882p
M 3Y
ارجو الرد...

http://www.4shared.com/download/4HDp...d961&lgfp=3000

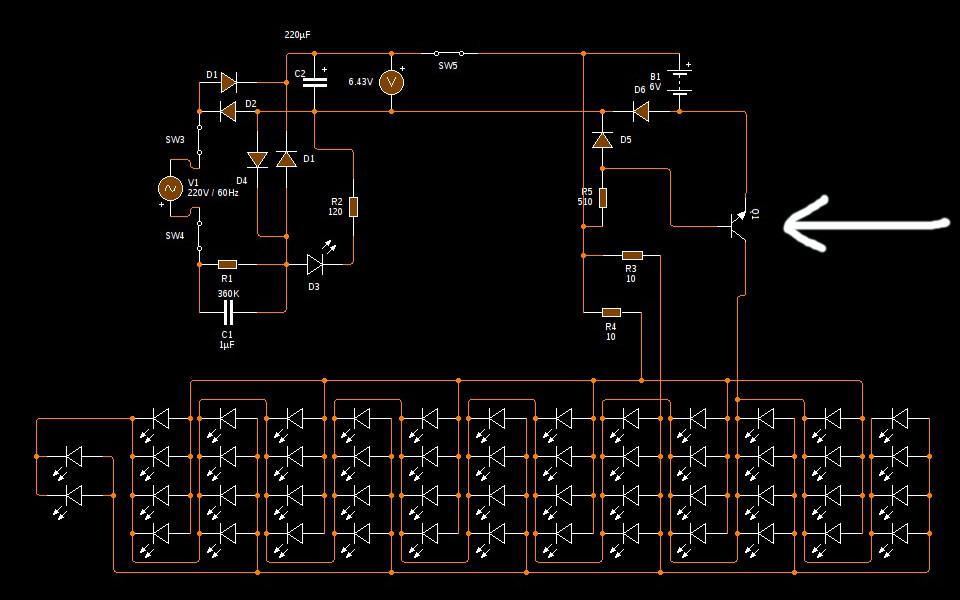

واضح جدا ان الترانزستور راكب غلط ودا تصحيح على ما اعتقد انه الوضع الصح للترانزستور 882 في الدائرة
أما المكثف الذى تسأل عليه بصراحة مش شايفه في الدايرة برجاء توضيح مكانه لاني مش لاقي الا مكثفين لا يحملوا الارقام اللي انت بتقولها ...عموما منهم مكثف لخفض الجهد والتاني للتنعيم

[erad]

خد بالك انك لو بصيت للترانزستور 882 من الامام هتكون الرجول بالترتيب ECB فمن الممكن انك افترضت ان القاعدة في النص وهذا خطأ

[erad]

اما المكثف اذا كان مكتوب عليه مثلا 155 فده معناه ان سعته بالبيكو فاراد 15 وعلي يمينها 5اصفار يعني1,500,000 = 1500 نانو = 1.5 ميكرو فاراد

[walidsh2awa0]

المشاركة الأصلية كتبت بواسطة erad

واضح جدا ان الترانزستور راكب غلط ودا تصحيح على ما اعتقد انه الوضع الصح للترانزستور 882 في الدائرة
أما المكثف الذى تسأل عليه بصراحة مش شايفه في الدايرة برجاء توضيح مكانه لاني مش لاقي الا مكثفين لا يحملوا الارقام اللي انت بتقولها ...عموما منهم مكثف لخفض الجهد والتاني للتنعيم

المكثف اللى هو c1
1uf

[walidsh2awa0]

المشاركة الأصلية كتبت بواسطة erad

خد بالك انك لو بصيت للترانزستور 882 من الامام هتكون الرجول بالترتيب ECB فمن الممكن انك افترضت ان القاعدة في النص وهذا خطأ

طب اعرف ازاى افرق بين الترانزيستور بسهولة

[walidsh2awa0]

المشاركة الأصلية كتبت بواسطة erad

اما المكثف اذا كان مكتوب عليه مثلا 155 فده معناه ان سعته بالبيكو فاراد 15 وعلي يمينها 5اصفار يعني1,500,000 = 1500 نانو = 1.5 ميكرو فاراد

ايه البديل ليه ممكن استخدمه

[erad]

المشاركة الأصلية كتبت بواسطة walidsh2awa0

ايه البديل ليه ممكن استخدمه

هات اقرب مكثف للواحدونص ميكرو بنفس الفولت
ولو ملقتش الواحدونص فالبديل الاشهر هو 2.2 ميكرو بنفس الفولت الاصلي
