دارة لقياس التردد

[ياسين حريز]

السلام عليكم:
أردت أن أسألكم عن دارة لقياس التردد عن طريق المتحكم 16F84 مع شاشة سبعة قطع لكن لقياس تردد العالي إلى 200Mhz أو أكثر و من Hz
وجدت بعض الدارات لكن تقف عند التردد 50Mhz تقريبا ولا تعمل في ترددات Hz.
شكرا

[ابداع اسلامي]

المشاركة الأصلية كتبت بواسطة ياسين حريز

السلام عليكم:
أردت أن أسألكم عن دارة لقياس التردد عن طريق المتحكم 16F84 مع شاشة سبعة قطع لكن لقياس تردد العالي إلى 200Mhz أو أكثر و من Hz
وجدت بعض الدارات لكن تقف عند التردد 50Mhz تقريبا ولا تعمل في ترددات Hz.
شكرا

السلام عليكم ورحمة الله وبركاته

إذا أردت أعلى من 50 ميغا هيرتز ولغاية 1 غيغا أو حتى أكثر تحتاج إلى "مقسم"
بريسكيلر prescaler



والدائرة تعتمد على البريسكيلر الذي تستطيع الحصول عليه. يوجد بعضها في التيونر التلفاز القديم (فيليبس, كروندغ, نورمندي...)

أو أن تحصل على دائرة عداد تذبذب في الشبكة وتبحث عن البريسكيلر الخاص بها في السوق.



هذا اقتراح مني طبعا لدي الكثير من المخططات ولكن هذا مجرب



ولا تقلق بالنسبة للغة فأنا سوف أساعدك وأترجم لك ولكن المهم أن تحصل على نفس البريسكيلر أي واحد من هذه وهو ليس غالي
U813BS SI

http://www.reichelt.de/ICs-U-ZTK-/U-...4dc7d4bc9bc3ab

U664B, تلفنكن, تيميك
U893 تلفنكن, تيميك
MB501 فوجتسو
MC12052A موتورولا
SAB6456 فيليبس, زيمنز

http://www.sprut.de/electronic/pic/p...nz/freq_gh.htm

وهي دائرة مجربة وأنا صنعتها بنفسي وتيستطيع تطويرها لتقيس لأعلى من 1 غيغا هيرتز

السوفت وير الموجود على الرابط يظهر لك في البداية hello

ولكن السوفت وير الخاص بي يبدأ ب بسم الله وأنت تختار ما تريد.

الدائرة بالبيك 628 ولكن اعتقد على الرابط توجد أيضا ب 84 ولدي أيضا مخططات باستخدامه ولكن 628 لا يختلف عنه كثيرة من حيث التكلفة والتوفر في السوق!

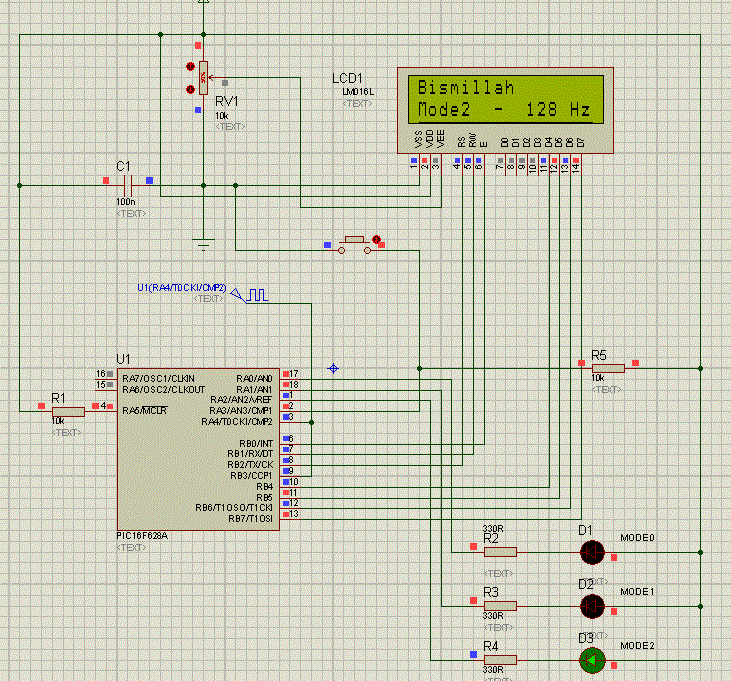

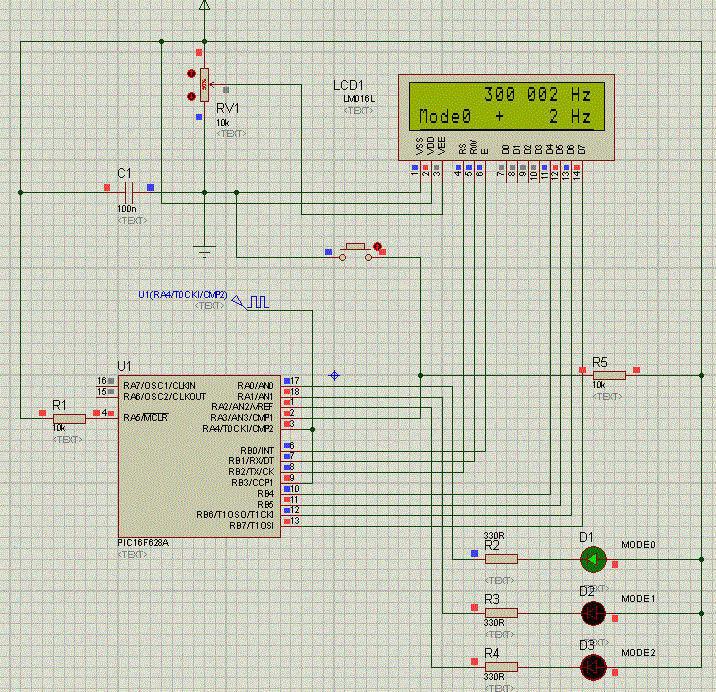

الدائرة التي في الصورة ليست كاملة يجب أضافة دائرة البريسكيلر!

[ياسين حريز]

شكرا لكم على الرد :
لكن تلك الدارة هل يمكن لها أن تقيس في مجال الهيرتز (Hz) و الكيلوهرتز (KHz) مع مقسم التردد أم يوجد حل لذلك؟
شكرا

[ابداع اسلامي]

بصراحة عندما صنعته لم استخدمه إلا نادرا كمثال تعليمي ولقياس تذبذب أعلى من 100 ميغا هيرتز لهواة اللاسلكي ولأغراض تعليمية أخرى للتلاميذ. فلدي غير هذه الأداة لقياس التذبذب. ومع ذلك لم أحتاج لقياس 1 أو عشرة أو مائة هيرتز أو أقل من 50 هيرتز في حياتي. ولكن حاولت مع هذه الدائرة على برنامج التمثيل بروتيوس ولكن لم أستطع أن أقرأ اقل من 5 هيرتز! طبعا برنامج المحاكاة ليس الافضل!

ولكن صاحب الدائرة "شبروت" في الموقع يدعي أنها تقيس ابتداءا من 1 هيرتز باستخدام دائرة مكبر التذبذب وشروط أخرى.

عدا ذلك اعتذر منك لضيق الوقت وإلا لجربت لك الكثير من الدوائر المطروحة على الشبكة على برنامج التمثيل!

[ياسين حريز]

السلام عليكم:
شكرا لك على الإهتمام
1) تقصد أن الدارة نجحت في فياس تردد من 5 هيرتز فما فوق في برنامج المحاكاة طبعا برنامج المحاكاة يختلف عن الواقع ربما تكون النتيجة مختلفة على أرض الواقع و رأي آخر
2) وجدت دارة أخرى بنفس المبدأ لكن بإستخدام شاشة LED سبعة قطع بدلا من LCD أظن ستكون التكلفة أقل في تلك الدارة ويكون إختلاف في برنامج البرمجة للميكروكنترولر لكن لست متأكدا من نجاحها
شكرا

[ابداع اسلامي]

بالنسبة لدوائر المايكروكنترولر فإن معظمها كانت تعمل معي في الواقع ولكن ليس في المحاكاة! ولكن إن كان ظرفك لا يسمح لك ببعض التجربة العملية فأدعو لك بالتوفيق والعون. ولكن بالنسبة لشاشة الثنائيات الضوئية فإن استخدمت البطاريات في التغذية فهي مستهلكة للتيار أكثر من العارضةLCD خاصة إذا كانت مدفوعة بترانزستورات بعد المايكروكنترولر أو أيسيهات تي تي إل. والأخرى أسهل من حيث الوصلة. أما إن كان رأيك يميل لذات الليد فأنصحك بتجربتها على البروتيوس.

[ياسين حريز]

شكرا لك على الرد
ذلك الموقع بالألمانية الذي فيه الدارة التي قلت أن صاحبها كتب أنها يمكن أن تقيس من 1Hz لكن الإضافة التي تمت أعتقد أنها جعلت الدارة معقدة نوعا ما هل من فكرة ما أو تبسيط أو دارة أخرى
شكرا

[ابداع اسلامي]

المشاركة الأصلية كتبت بواسطة ياسين حريز

شكرا لك على الرد
ذلك الموقع بالألمانية الذي فيه الدارة التي قلت أن صاحبها كتب أنها يمكن أن تقيس من 1Hz لكن الإضافة التي تمت أعتقد أنها جعلت الدارة معقدة نوعا ما هل من فكرة ما أو تبسيط أو دارة أخرى
شكرا

الإضافة مهمة لقياس أكثر من 50 ميغا هيرتز. أرجو منك أعادة قراءة ما كتبته لك في الرد الأول بما يتعلق بالبريسكيلر. إذا لم تقرأ وتطالع فلن تنجح معك حتى الدائرة البسيطة لأنه يجب عليك أن تفهم مبدأ عمل الدائرة ككل!
كما يجب عليك أن تحصر ما تريد هل تريد قياس 1 هيرتز أم أكثر من 100 ميغا هيرتز!
هناك عدة طرق للحصول على مقسم "قاسم" التذبذب, ولكن من حيث التكلفة والبساطة الأختلاف طفيف ويعتمد على سرعة التذبذب الذي تريد الوصول اليه.
بإضافة بعض عدادات التي تي إل مثل 74F161 أو 74190 ولكن هذه ايضا أصبحت نادرة في السوق وتتطلب بعض الوصلات والأتقان لئلا يحدث لديك تذبذب وبالتالي قياسات خاطئة والبريسكيلر الذي ذكرت لك حل مثالي.
