السؤال الثانى
النقطه الاولى ايجاد vb .vc .ve
اولا نفترض اننا نعمل على الجهد المستمر لان حروف المطلوب كابيتال
ثانيا افتراض ان جهد vbe=0.7 لانه دائره مكبر ولم يصرح بقيمتها
طالما اننا نعمل فى الجهد المستمر فاننا نلغى المكثفات جميعا فى الدائره

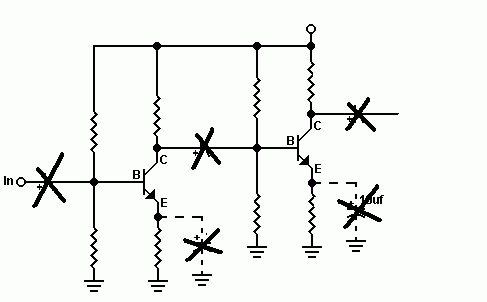

[IMG][/IMG]
سنجدها قسمت الى اتنين ناخد كل جزء لوحده

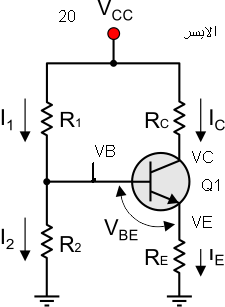

انا هسمى المقاومات يعنى ار واحد وار اتنين كده ذى الصوره

[محمد ع يسى]

بالنسبة للنصف الشمال:
جهد القاعدة يساوي 20*4.7÷22.7
جهد المشع يساوي جهد القاعدة ناقص 0.7فولت.
تيار المشع يساوي جهد المشع ÷ واحد كيلو.
تيار المشع سينقسم ل161جزء.
لأن بيتا للترانزستور الشمال 160.
جزء من ال161 هو تيار القاعدة.
و160جزء هو تيار المجمع.
لاحظ أن تيار المشع يساوي تيار المجمع + تيار القاعدة.
ولاحظ أن تيار المجمع أكبر من تيار القاعدة 160مرة.
يعني تيار القاعدة يساوي تيار المشع ÷ 161
بينما تيار المجمع يساوي تيار المشع * 160÷161
وبعد معرفة تيار المجمع فإن الجهد على مقاومة المجمع تساوي تيار المجمع * 2.2كيلو
يعني تيار المجمع * 2200
ويكون جهد المجمع يساوي 20 ناقص جهد مقاومة المجمع.
إذا لم تفهم كيف تحل هذه المسائل أخبرني.
لا أريد أن أعطيك الحل مباشر حتى لا تتصدر دون أن تتأهل.

[salah56bachir]

المشاركة الأصلية كتبت بواسطة محمد ع يسى

بالنسبة للنصف الشمال:
جهد القاعدة يساوي 20*4.7÷22.7

السلام عليكم
لم أفهم هذه ...رجاء توضيح أكثر..

[محمد ع يسى]

المشاركة الأصلية كتبت بواسطة salah56bachir

السلام عليكم
لم أفهم هذه ...رجاء توضيح أكثر..

جهد البطارية يساوي 20 فولت.
سينقسمون على المقاومتين بنفس نسبة المقاومتين.
هل أوضح أكثر؟
لا تنس أن المقاومة العليا 18كيلو والمقاومة السفلى 4.7كيلو والمجموع 22.7كيلو.
