عدة اسئلة فى بعض رموز عناصر فى دايرة delay

[emadhed]

دى دايرة صدى صدي صوت

هناك عدة اسئلة محيرانى فى تصميم الدايرة وواقف عليهم

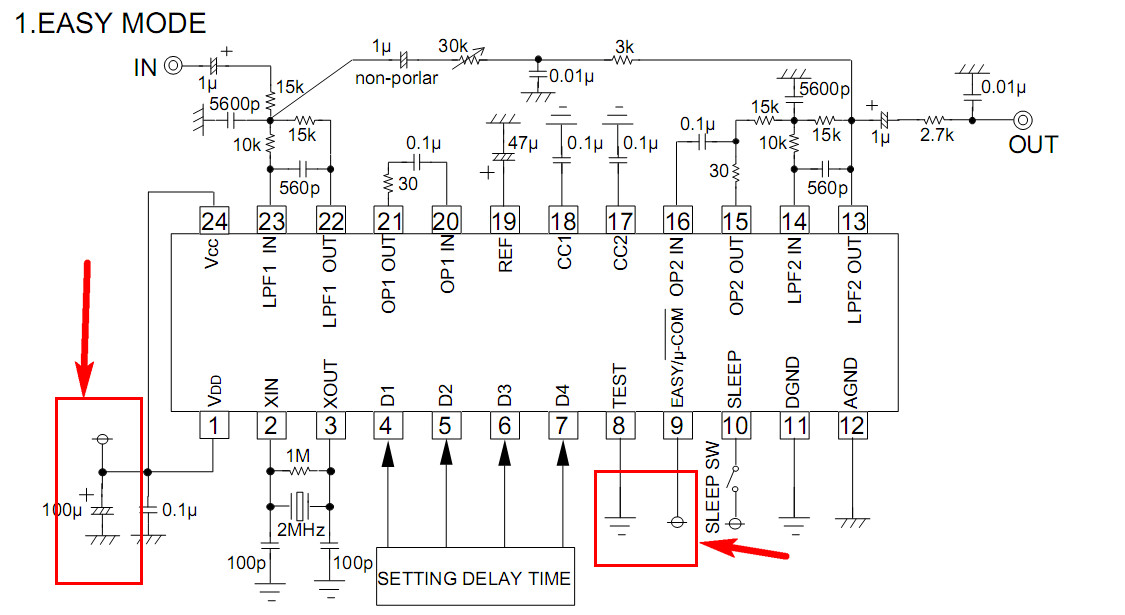

ايه هى العناصر الى انا محددها بالمربع الاحمر و السهم داخل الصورة الاولى

الصورة الاولى





و ايضا ايه الفرق بين agend و dgend ?? يعنى اتنين اوصلهم بالارضى ؟؟ عادى و ايضا محددهم بمربع و سهم داخل الصورة الثانية

[عريبى محمود]

السلام عليكم ورحمة الله وبركاته
اخى الكريم
من اهم متكاملات صـــدى الصوت هى PT2399
ســــؤال ما هو رقم هـــذه المتكاملة ؟؟
التوصيلات التى بداخل المربع الاحمــــر هى لرمـــز الارضــــى / والتغــذية
اما ارقام اطراف المتكاملة 4 5 6 7 فيتم توصيلها بمقاومة متغيرة لتغيير صدى الصوت

[ماجد عباس محمد]

المشاركة الأصلية كتبت بواسطة emadhed

دى دايرة صدى صدي صوت
هناك عدة اسئلة محيرانى فى تصميم الدايرة وواقف عليهم
ايه هى العناصر الى انا محددها بالمربع الاحمر و السهم داخل الصورة الاولى
الصورة الاولى

و ايضا ايه الفرق بين agend و dgend ?? يعنى اتنين اوصلهم بالارضى ؟؟ عادى و ايضا محددهم بمربع و سهم داخل الصورة الثانية

ملحوظة النسختين لصورة واحدة
AGND = Analog Ground
DGND= Digital Ground

وهى تكون ضرورية فى الدوائر المتقدمة حيث الدوائر الرقمية كثيرة أو التماثلية بها تكبير قدرة عالى فتسحب تيار و تسبب أحداها تأثير على خطوط التغذية للأخرى لذا و لمنع تأثير ذلك يخصص خط أرضى مستقل لكل منها و يمكن جمعه فقط عند مخرج وحدة التغذية - وهذا يمكنك عمله فى تصميم البوردة.
الأجزاء فى المربع الأحمر هى مصدر التغذية الموجب و السالب - المربع الأيسر حسب الرمز للجزء التماثلى من الدائرة و الأيمن للجزء الرقمى

للتصحيح الأطراف 4،5،6،7 هى رقمية من المسمى D1,D2... و يبدو أنها ذات تحكم رقمى من ميكرو - يرجع للداتا شيت للتفاصيل

[عريبى محمود]

السلام عليكم ورحمة الله وبركاته
اخى الكريم
لكى تعم الفائدة ارجـــــو كتابه رقم هذه المتكاملة ..... رجاء

[emadhed]

اولا باشكركم على التفاعل
باعتذر انى حطيت الصورة التانية مرتين

المتكاملة هى M65831AP
و المتكاملة موجودة فى الميكسرات الصينى المنتشرة فى مصر يونى ساوند و يوني تكس و مثيلاتها


هنا الداتا شيت
http://pdf.datasheetcatalog.com/data...on/mXszzwz.pdf

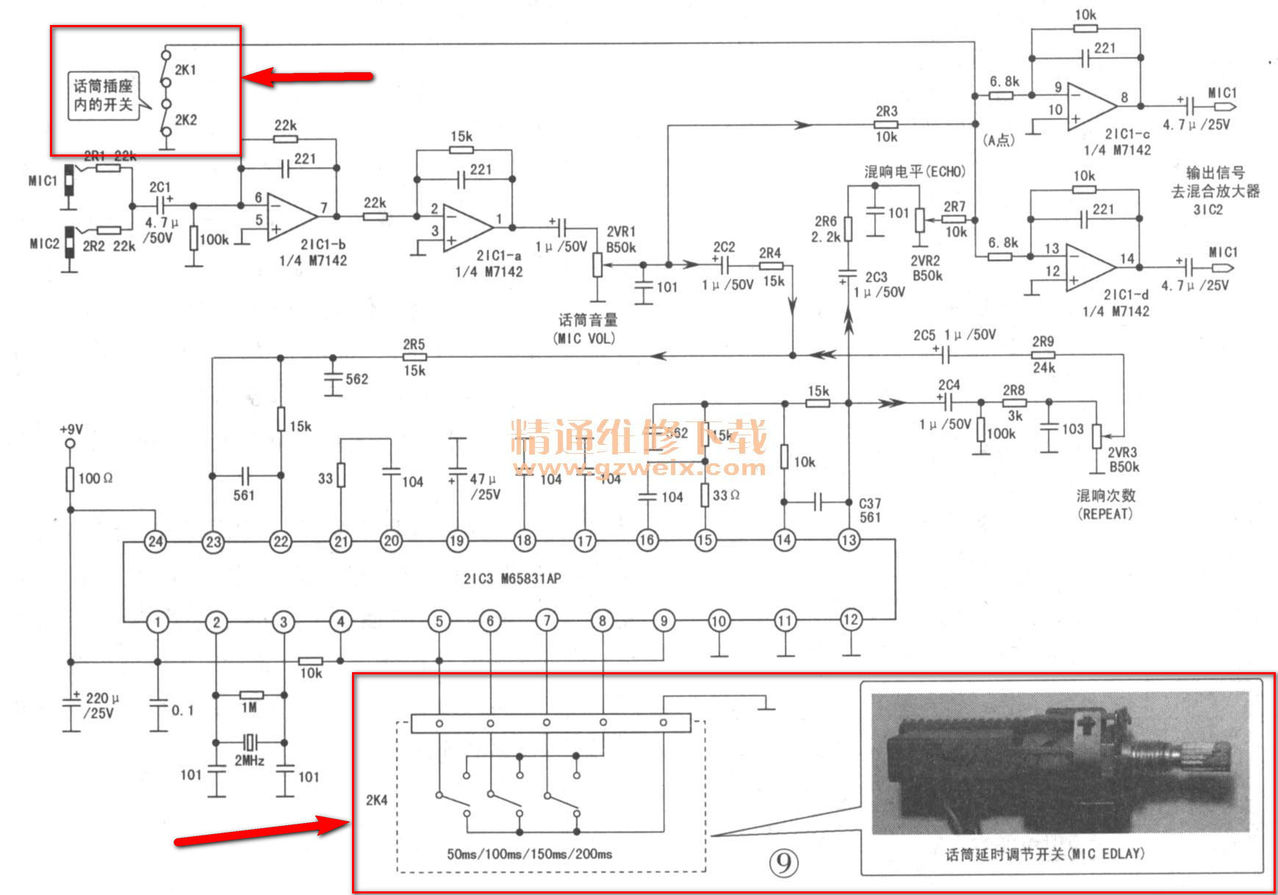

هذه هى الصورة الاولى

[emadhed]

اعتقد ان رقم 8 DGEND و هو مربوط فى الدايرة مع الارضى العادى الانالوج

فى الصورة التانية
فى الجزء الخاص بالمكبر الابتدائي انا هاستغنى عنه لانى هضيف الدايرة لمكبرات فيها اصلا مكبر ابتدائي و دايرة ماستر فوليوم انا هاخد اشارة من المكبر الابتدائي الى دايرة صدى الصوت و هدخل الاشارة الى طالعه الى دايرة الماستر فوليوم و الايكولايزر

[emadhed]

ملحوظة المتكاملة دى افضل بكتير جدا من ال PT2399 رغم شهرة الاخيرة
عيبها انها مش موجودة فى السوق المصرى انا جيبتها من الصين

[emadhed]

الرمز الي في أعلى الصورة دي على الشمال إلى انا محدده بالنسبه الأحمر إلى هو 2k1 و 2k2 مربوطين توالي بين مخرج الدايرة و الارضي عبارة عن ايه؟
