[mikro.man7]

انا شغال بلغة c
في مشكلة ظهرت معايا وهيا انو الشاشة 7 سيجمن ظاهر انها بتعمل فلاشر
وهيا بتعرض الرقم المشكلة دي فين فى البروتوس ولا الكود ؟

/*
 * 7SEG_FUN.c
 *
 * Created: 1/20/2016 1:48:20 PM
 * Author : negm
 */
#ifndef F_CPU
#define F_CPU 16000000 //16 MEGA HZ
#endif
#include <avr/io.h>
#include <util/delay.h>
int DISPLAY1 [10] = {0x3F,0x06,0x5B,0x4F,0x66,0x6D,0x7D,0x07,0x7F,0x67};
unsigned char num = 0;
unsigned dig0 , dig1;
int main(void)
{
	DDRC=0X00;
	DDRD=0X07;
    while (1)
    {
		dig0 = num%10;
		dig1 = (num/10)%10;
		//--------------
		PORTD = 0x01;
		PORTC = DISPLAY1 [dig0];
		_delay_ms(10);
		//-----------
		PORTD = 0x02;
		PORTC = DISPLAY1 [dig1];
		_delay_ms(10);

		if(num >= 0)
		{num++;}
		else if (num > 99)
		{ num = 0;}
    }
}

[مشتاق الله]

بسم الله الرحمن الرحيم
السلام عليكم و رحمة الله و بركاته

اخى العزيز و جدت بعض الاخطاء و حاولت اصلاحها و ان شاء الله يعمل معاك
قارن الكودين لتعرف الفرق .

و الله المستعان و هو نعم المولى و نعم النصير

int DISPLAY1 [10] = {0x3F,0x06,0x5B,0x4F,0x66,0x6D,0x7D,0x07,0x7F,0x67};
unsigned char num = 0 , no_flash;
unsigned char dig0 , dig1;
int main(void)
{
    DDRC=0Xff;
    DDRD=0X07;
  while (1){
       for (num = 0;num <=99 ;num++) {
              no_flash=10;
                     while(no_flash){
                                 dig0 = num%10;
                                  dig1 = (num/10)%10;
                                   //--------------
                                    PORTD = 0x01;
                                     PORTC = DISPLAY1 [dig0];
                                     delay_ms(100);
                                     //-----------
                                     PORTD = 0x02;
                                  PORTC = DISPLAY1 [dig1];
                                    delay_ms(100);
                                --no_flash  ;
                                 }
                       }
              num = 0;
             }
}

[ahmed idris]

يبدو أن برنامجك يعمل بنظام الملتبلكس
إذا كان كذلك لا تستخدم العارضات العادية

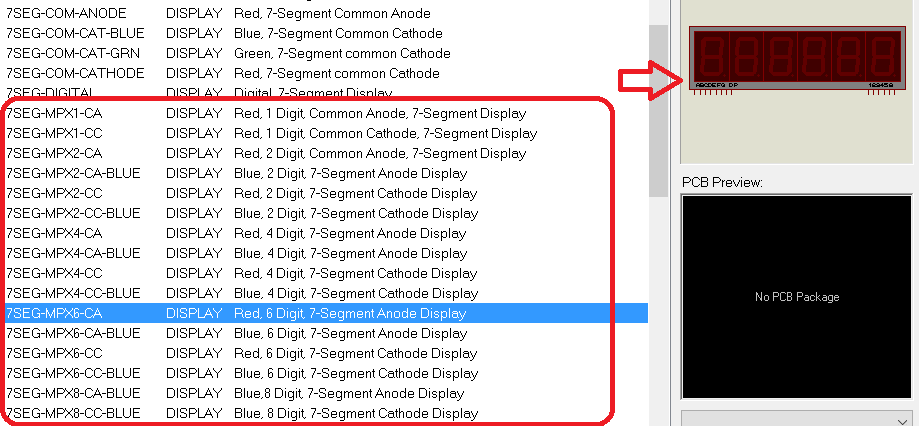

استخدم عارضات خاصة به والتي تبدا بالحروف mpx.
اختر ما يناسبك من اللائحة:

[mikro.man7]

اقتباس المشاركة الأصلية كتبت بواسطة مشتاق الله بسم الله الرحمن الرحيم السلام عليكم و رحمة الله و بركاته اخى العزيز و جدت بعض الاخطاء و حاولت اصلاحها و ان شاء الله يعمل معاك قارن الكودين لتعرف الفرق . و الله المستعان و هو نعم المولى و نعم النصير int DISPLAY1 [10] = {0x3F,0x06,0x5B,0x4F,0x66,0x6D,0x7D,0x07,0x7F,0x67}; unsigned char num = 0 , no_flash; unsigned char dig0 , dig1; int main(void) { DDRC=0Xff; DDRD=0X07; while (1){ for (num = 0;num <=99 ;num++) { no_flash=10; while(no_flash){ dig0 = num%10; dig1 = (num/10)%10; //-------------- PORTD = 0x01; PORTC = DISPLAY1 [dig0]; delay_ms(100); //----------- PORTD = 0x02; PORTC = DISPLAY1 [dig1]; delay_ms(100); --no_flash ; } } num = 0; } }

تمام اشتغلت تمام بس ليا طلب يا هندسة

انا عاوز استخدم ديكودر 7448 عشان اقلل عدد الاطراف المستخدمه
ازاى اعمل الفكرة دي مع العلم انو انا مشيت شوية فى الكود بس مش
عارف ازاى 4 بن اعملهم داله عشان بحيث اتعامل معاهم كبورت port

[مشتاق الله]

بسم الله الرحمن الرحيم
السلام عليكم و رحمة الله و بركاته

اخي ستقوم بالتغيير التالي :
1-

 PORTC=PORTC | DISPLAY[dig];

2- ستغير المصفوفة الى 4 بت على حسب داتا شيت لل 7448 مثلا

......char DISPLAY []={0X00,0X01,0X02,0X03

و الله المستعان و هو نعم المولى و نعم النصير

اللهم ردنا لدينك ردا جميلا

[mikro.man7]

اقتباس المشاركة الأصلية كتبت بواسطة مشتاق الله بسم الله الرحمن الرحيم السلام عليكم و رحمة الله و بركاته اخي ستقوم بالتغيير التالي : 1- PORTC=PORTC | DISPLAY[dig]; 2- ستغير المصفوفة الى 4 بت على حسب داتا شيت لل 7448 مثلا ......char DISPLAY []={0X00,0X01,0X02,0X03 و الله المستعان و هو نعم المولى و نعم النصير اللهم ردنا لدينك ردا جميلا

تمام بس انا مستخدم باقي اطراف البورت لتشغيل ليدات
يعني باقي اطراف البورت مستخدمه لتشيغل واطفاء ليدات

[مشتاق الله]

اقتباس المشاركة الأصلية كتبت بواسطة mikro.man7 تمام بس انا مستخدم باقي اطراف البورت لتشغيل ليدات يعني باقي اطراف البورت مستخدمه لتشيغل واطفاء ليدات

بسم الله الرحمن الرحيم

اخي العزيز السلام عليكم و رحمة الله و بركاته
باقى اطراف البورت لن تتاثر باستخدام OR | , و لكن مثلا اذا اردت ان تجعل ال PIN 5 للبورت تكون ON تكتب :
PORTC5_BIT=1; او
PORTC|=1<<5;


تحت امرك ربنا يوفقك
و الله المستعان و الموفق
اللهم انصر الاسلام و اعز المسلمين
