دارة مضاعف جهد

[abood1995]

بسم الله الرحمن الرحيم
السلام عليكم
احتاج دارة مضاعف جهد تقريبا 25 كيلو فولت
لانتاج شرارة كهربائية
لقد بحثت بالانتر كثير
وجدت دوائر تعتمد على المواسعات والموحدات ولكن لم اعرف قيمة المواسع او قيمة الفولتية المطلوبة للمواسع

بختصار احتاج لدارة بسيطة لانتاج شرارة كهربائية
وشكرا لكم .

[محمد ع يسى]

وعليك السلام ورحمة الله وبركاته.
أما عن الدائرة البسيطة فواضح أنك عثرت على هذه الدائرة التي تتكون من موحدات ومكثفات:
https://www.google.com.eg/search?q=م...YpBvMQ_AUICCgC
أما عن القيم فأخبرني.. هل تنوي صنع شرارة مستمرة أم متقطعة؟
هل ستستخدمها في صاعق ناموس مثلا فلا تحتاج الشرارة المستمرة؟
كما أدعوك للاطلاع على هذا الموضوع:
http://www.qariya.info/vb/showthread...ewpost&t=79834

[abood1995]

المشاركة الأصلية كتبت بواسطة محمد ع يسى

وعليك السلام ورحمة الله وبركاته.
أما عن الدائرة البسيطة فواضح أنك عثرت على هذه الدائرة التي تتكون من موحدات ومكثفات:
https://www.google.com.eg/search?q=م...YpBvMQ_AUICCgC
أما عن القيم فأخبرني.. هل تنوي صنع شرارة مستمرة أم متقطعة؟
هل ستستخدمها في صاعق ناموس مثلا فلا تحتاج الشرارة المستمرة؟
كما أدعوك للاطلاع على هذا الموضوع:
http://www.qariya.info/vb/showthread...ewpost&t=79834

شكرا لك اخي على ردك
اما بخصوص الشرارة اريدها شرارة كالتي تخرج من لاين التلفاز (اي اني لا اريدها متقطعه مثل التي في الافران الكهربائية ) اريدها مستمرة مثل الاين
ايضا اخي
الدارة سوف تعمل في المنزل اي لو هناك دارة تعمل على التيار المتردد ac افضل من ان تعمل على بطارية ومن ثم تقطيعها
اريدها بسيطة وفعاله مثل لاين التلفاز
ولك جزيل الشكر

[محمد ع يسى]

السلام عليكم ورحمة الله وبركاته.
أخي... آسف جدا على تأخر الرد.
أنت تريد 25 ألف فولت.
هذا الجهد يكفي لحدوث شرارة بين سلكين المسافة بينهما 8.3 ملي.
حيث أن الواحد سنتي يحتاج 30 ألف فولت لإحداث شرارة في الضغط الجوي العادي.
يمكنك استخدام ال220 فولت AC لتغذية دائرة مضاعف جهد من مكثفات وموحدات... لكن هناك مشكلة.
ستحتاج أكثر من 40 مرحلة للوصول ل25 ألف فولت.
الحل أن تستخدم محول رفع ل2000 فولت مثلا ثم تستخدم مضاعف جهد... هكذا ستحتاج مضاعف جهد من خمس مراحل فقط أو ست للوصول ل25 ألف فولت.
عندما كنا نستخدم ال220 فولت كنا نحتاج مكثفات وموحدات تتحمل 650 فولت تقريبا.
أما الآن... لو استخدمت ال2000 فولت ستحتاج مكثفات وموحدات تتحمل 6000 آلاف فولت أو أقل قليلا.
كما أنك لو كنت ستستخدم إشارة متقطعة لأخبرتك بالدائرة المناسبة لذلك، لكن طالما تريد شرارة مستمرة ستحتاج دائرة مختلفة بعض الشيء.
أخبرني أولا بتعليقك على الكلام المذكور.

[abood1995]

السلام عليكم
شكرا لك اخي على المساعدة
بعد بحث في الانتر نت وجدت ان كويل السيارة هذا هو
مبدا عملة هو مضاعفة الفولتية القادمة من البطارية 12 فولت لفوتية مرتفعة من اجل انتاج شرارة لاشعال مخلوط البنزين والهواء
وايضا بحثت ووجدت انة يحتاج الى مذبذب (تايمر 555)
لقد قمت بتنفيذ دارة المذبذب وهي تعمل الان
هاي هي الدارة التي استخدمتها

قمت بالتعديل على الدارة
وضعت ترياك رقم bta12 مكان الترانزستور لكي يتحمل اكثر
ووجدت ايضا ان الكويل يحتاج الى مواسع لم استطع ان اعرف قيمتة
الان اريد طريقة لشبك الكويل مع المذبذب مع المواسع مع مصدر ال 12 فولت مستمر
وما هي قيمة المواسع
**كلمة كويل (يمكن اسمة ملف او محول او كويل ) لا اعرف ما هو اسمة هو العنصر المسؤول عن مد الكهرباء الزمة لاطلاق شرارة لاشعال الوقود في غرف الاحتراق
والف شكر لكم

[محمد ع يسى]

وعليك السلام ورحمة الله وبركاته.
ملف السيارة معلوماتي عنه نظرية فقط.. وليس لدي أي خبرة عملية.. لهذا لا أستطيع مساعدتك بشكل جيد إن أردت هذا الطريق.. لكن هكذا لن تحصل على شرارة دائمة.. إنما متقطعة.
أما الذي أستطيع أن أفيدك فيه هو مضاعف الجهد الذي من موحدات ومكثفات.
أتمنى من الأعضاء من له خبرة في الحصول على شرارة من ملف السيارة أن يساعده ويكمل معه.
انظر هذا الموضوع قد يفيدك:
http://www.qariya.info/vb/showthread...wpost&t=177100
يقول صاحبه أنك ستحصل على أكثر من ألف فولت.. لكني مع أني لم أنظر في الدائرة هذه آلاف الفولتات لأن السنتي الواحد من الهواء يحتاج 30 ألف فولت لإحداث شرارة.
أكرر أني لا أعرف فكرة العمل لكني نظرت للفيديو نظرة سريعة فقط.
أتمنى لك التوفيق.

[عريبى محمود]

السلام عليكم ورحمة الله وبركاته
اخى الكريم

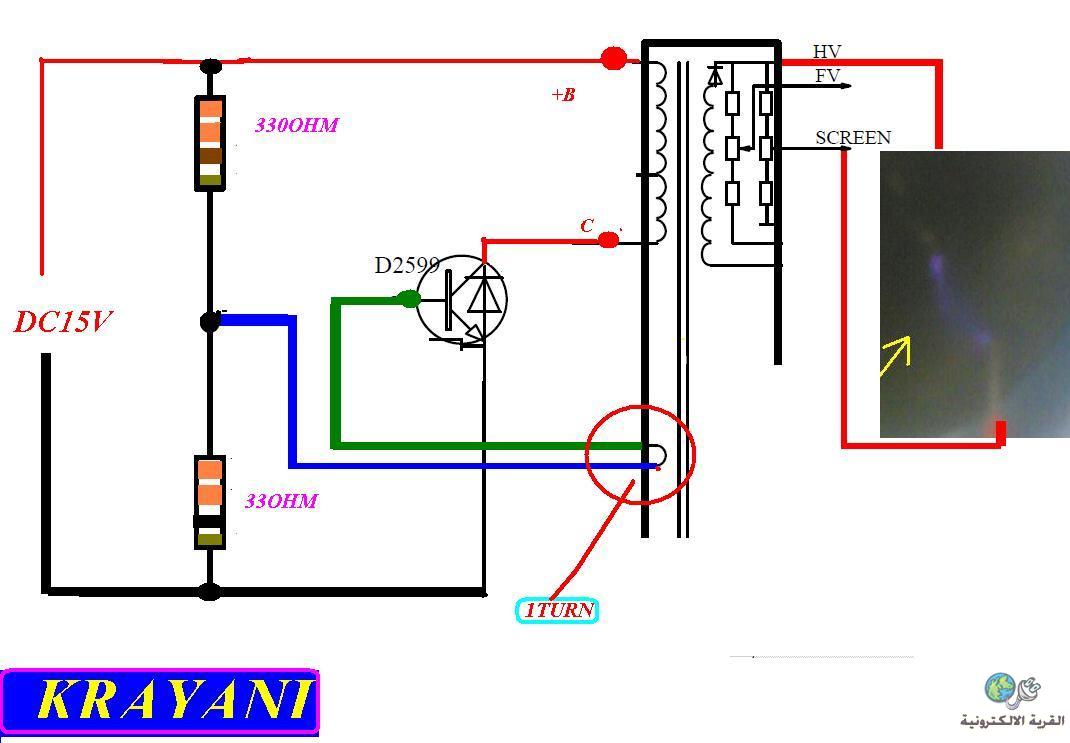

يمكن استخدام لاين التليفزيـــون فى توليد فولت عالى جدا تبعا لمقاس التليفزيــون
وقد قام المهندس محمد قريانى فى قسم صيانه التليفزيون باعداد دائـــرة اخـــتبار اللاين والترانزسستور ( معدات مساعدة فى الصيانة ) واليك هـــذه الدائرة

[abood1995]

المشاركة الأصلية كتبت بواسطة عريبى محمود

السلام عليكم ورحمة الله وبركاته
اخى الكريم
يمكن استخدام لاين التليفزيـــون فى توليد فولت عالى جدا تبعا لمقاس التليفزيــون
وقد قام المهندس محمد قريانى فى قسم صيانه التليفزيون باعداد دائـــرة اخـــتبار اللاين والترانزسستور ( معدات مساعدة فى الصيانة ) واليك هـــذه الدائرة

شكرا لكل الاخوة الذين حاولي مساعدتي

اخي "عريبى محمود"
بالنسبة للاين التلفاز
انا لا ليست لدي اي خبرة في مجال التلفاز لذالك احتاج لتوضيح بعض الامور ولك جزيل الشكر
اولا كيف اعرف اطراف الاين مع العلم لدي حوالي 4 لاينات
ولقد بحثت بالانترنت عن داتا شيت لها لكن لم افلح
هل هناك طريقة لمعرفة اطراف الاين التي نحتاجها عن طريق القياس
ثانيا هل من الممكن استبدال هذة الدارة بدارة المؤقت 555 التي صنعتها سابقا لتوفير الوقت


انضر اثناء بحثي بالانترنت عن موضوع تكبير الفولتية بواسطة لاين التلفاز وجدت هذا الفيديو
https://youtu.be/C44h7z905d4?list=LL...9mJUNB7ees4jmw

انضر لقد قام صاحب الفيديو بلف ملف بنفسة ولم يستخدم اي "بن" طرف من اطراف الاين سوا مخرج الضغط العالي
هل يمكن عمل نفس الشيئ ؟
كم عدد اللفات ؟؟

* حسب عليمي لاين التلفاز هو نوع من انواع المحولات الرافة للفولت وحسب علمي ايضا ان الملفات يكون لها ملف ابتدائي واحد وملف او اكثر ثانوي
هنا لما انعكس الفكرة ؟؟ انا ارى من المخطط الذي ارفقتة انت سابقا وهذا الفيديو
ان لة ملفين ابتدائيين لمذا ؟


ولكم جزيل الشكر
