[احمد شهيد جواد]

تحية طيبة...
كيف يتم ايقاف امر الــــ ADC ؟؟؟؟

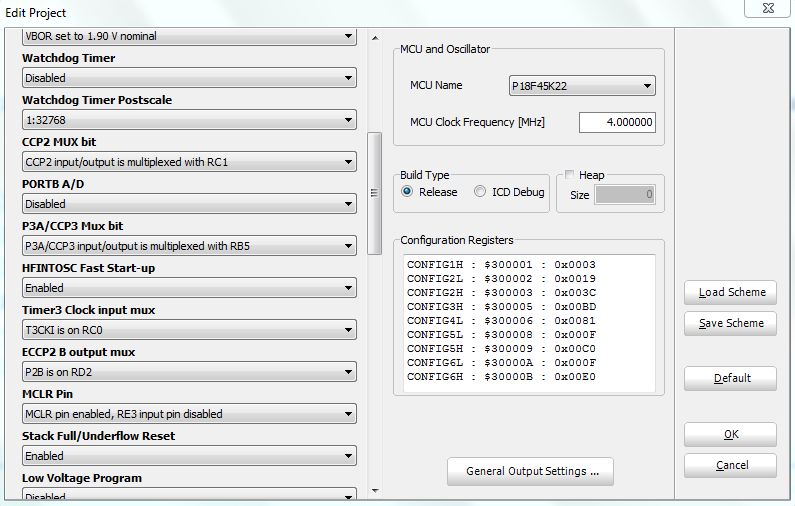

انا اوقفته من اعدادات البرنامج كما في الصورة



ولكن لا تزال البورتات التي تحتوي على هذه الخاصية تعمل بشكل غير مستقر ..

[ماجد عباس محمد]

أخى
قبل البدء فى البرمجة رجاء انزال الداتا شيت و محاولة معرفة خواص الميكرو المستخدم
فى صفحة 298 من الداتا شيت كيف تهئ الأطراف للعمل فى أى نمط
لا تعتمد على صفحة الإعداد بالبرنامج و قم دوما بتنفيذ الأوامر التى يقترحها الصانع

[احمد شهيد جواد]

اقتباس المشاركة الأصلية كتبت بواسطة ماجد عباس محمد أخى قبل البدء فى البرمجة رجاء انزال الداتا شيت و محاولة معرفة خواص الميكرو المستخدم فى صفحة 298 من الداتا شيت كيف تهئ الأطراف للعمل فى أى نمط لا تعتمد على صفحة الإعداد بالبرنامج و قم دوما بتنفيذ الأوامر التى يقترحها الصانع

السلام عليكم اخي ماجد....
الداتاشيت موجودة بالفعل عندي وقرأتها ولكن لم افهم منها شيء لذلك لجأة اليكم

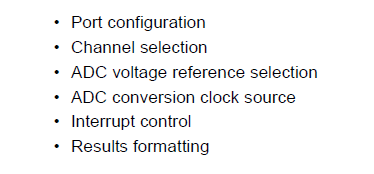

هذه هي الاعدادات الخاص بتهيئة الـــ ADC .....لم اجد فيهم امر لأيقافه وتشغيل البورتات I/O

[احمد شهيد جواد]

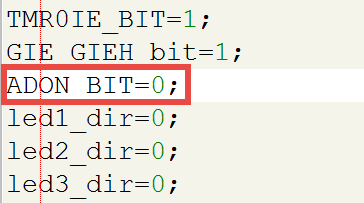

حسب ماهو مبين ان البت ADON من الرجستر ADCON0 يقوم بإيقاف التحويل التناظري وقد قمت بوضعت صفر في هذا البت ولكن لا تزال البورتات تعمل كـ ADC

[ahmed idris]

اقتباس المشاركة الأصلية كتبت بواسطة احمد شهيد جواد تحية طيبة... كيف يتم ايقاف امر الــــ ADC ؟؟؟؟ انا اوقفته من اعدادات البرنامج كما في الصورة ولكن لا تزال البورتات التي تحتوي على هذه الخاصية تعمل بشكل غير مستقر ..

أخي إضافة الى ما قمت به في صفحة الاعدادات يتعين اسناد القيمة المناسبة للمسجل ANSEL .
التعليمة المناسبة للمنفذ B هي:
;ANSELB = 0
ايضا هناك تعليمتان لإبطال مقارن هذا البيك .
مثال:

void main() { ANSELB = 0; // Configure pins as digital I/O C1ON_bit = 0; // Disable comparators ;C2ON_bit = 0 ... ... ... }

[ماجد عباس محمد]

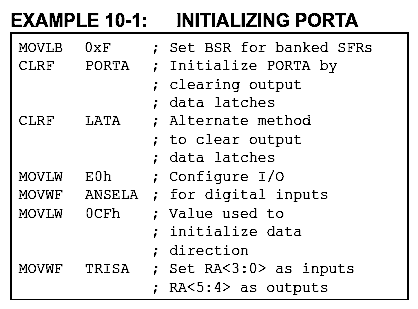

وهذه تهيئة PortA من الداتا شيت صفحة 135 و لكل بورت كود

[ahmed idris]

اقتباس المشاركة الأصلية كتبت بواسطة احمد شهيد جواد حسب ماهو مبين ان البت ADON من الرجستر ADCON0 يقوم بإيقاف التحويل التناظري وقد قمت بوضعت صفر في هذا البت ولكن لا تزال البورتات تعمل كـ ADC

أخي هذه التعليمة هي فعلا من ذلك المسجل خاص باستخدام المحول أنالوج /ديجتال
و بما أنك لا تريد برمجة هذا المحول فلا حاجة لك به.
في الميكروسي تعليمات تهيئة البورتات ديجتال تتم بهذه التعليمات:
;ANSELA=0
;ANSELB=0
;ANSELC=0
;ANSELD=0
;ANSELE=0

[احمد شهيد جواد]

اقتباس المشاركة الأصلية كتبت بواسطة ماجد عباس محمد وهذه تهيئة PortA من الداتا شيت صفحة 135 و لكل بورت كود

تمااااااااااااام..........شكراً جزيلاً
