السلام عليكم ورحمة الله وبركاته.
أريد أن أفهم شيئا...

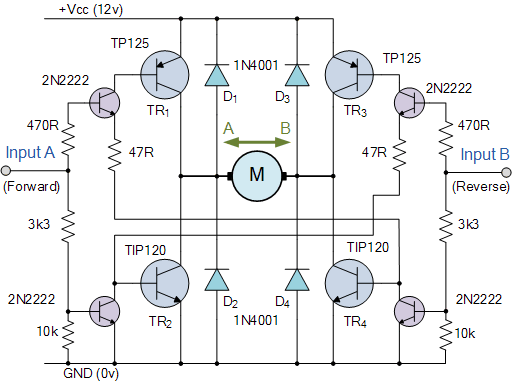

مشهور أنه إذا أردت التحكم في اتجاه دوران محرك 12 فولت باستخدام بك يخرج 5 فولت فإننا نستخدم هذه الدائرة:
هذه دائرة مشهورة جدا... لكني لست مقتنعا بهذا حيث أن الترانزستور الأعلى تحتاج قاعدته أكثر من 12 فولت حتى يحصل المحرك على 12 فولت.
أما بهذا الشكل لو كان الجهد على قاعدة الترانزستور الأعلى 5 فولت فسيعمل المحرك على 4.4 فولت... على أساس أن الترانزستور الأعلى يحتاج 0.6 فولت حتى يوصل.
لكن المحرك سيحصل على أقل من 4.4 فولت حيث أنه من ناحية البك يخرج أقل بقليل من 5 فولت ومن ناحية أخرى جهد تشبع الترانزستور الأسفل 0.2 فولت.
في النهاية سيحصل المحرك على 4 فولت فقط...
وهذا يعني احتراق الترانزستور الأعلى بسبب أن الجهد عليه 8 فولت تقريبا وليس 0.2
مما يعني أن الحرارة المتولدة به أكبر 40 مرة من الحرارة المتولدة بالترانزستور الأسفل.
هل هذا التحليل للدائرة صحيح؟
ولو كان صحيحا كيف انتشرت هذه الدائرة بين أقوى الكتب وحصلت على هذه الشهرة؟
دائرة مشهورة... لست مقتنعا بها
