السلام عليكم
هذه الدائرة حق اخينا
mohamedse
الدائرة دى دائرة مشروع للتحكم بعشرة أجهزة عن طريق زرين فقط الزر الأول لأاختيار الجهاز المراد و الزر الثانى لعمل فتح أو غلق للجهاز المختار و أنا لم أضعها فى قسم المشاريع لأننا سوف نقوم بشرح مفصل للدائرة و الأى سى الموجودة بها لذلك فهى تعتبر أكثر أهمية للمبتدئين و الدائرة دى ليست منقولة من أى منتدى ولا موقع بل هى من فكرى و لمعرفة كيف تعمل الدائرة التى تعتمد على الأى سى 4017 يجب أولا معرفة كيف تعمل هذة الأى سى و ما فائدة كل سن بها
بسم الله نبدأ

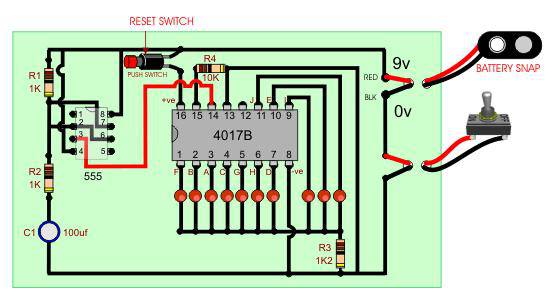

التغذية

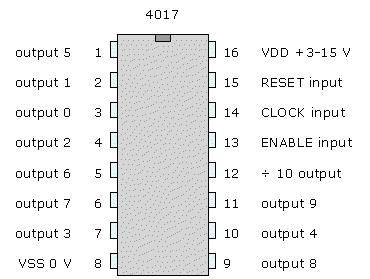

الأى سى 4017 بها 16 سن السن رقم 16 (+) و 8 (-) للتغذية و التغذية من 3 ألى 15 فولت يعنى أقل جهد تعمل بة الأى سى هو 3 فولت و أعلى جهد تتحملة الأى سى هو 15 فولت
__________________________________________________ _____
المخارج
هناك 10 مخارج للأى سى متتالية يعنى بتعد من 0 الى 9 بتطبيق نبضة ينتقل الجهد من مخرج للمخرج الذى يلية وهكذا و ترتيب المخارج كما بالرسم
__________________________________________________ _____
النبضات
السن رقم 14 هو سن نبضات الساعة يعنى لو طبقنا نبضة علية ينتقل جهد المخرج للمخرج الذى يلية وهكذا
__________________________________________________ _____
سن أعادة التشغيل
السن رقم 15 هو السن لأعادة تشغيل من البداية والنبضةللسن موجبة لكى تعمل
__________________________________________________ _____
سن تفعيل المدخل
هذا السن رقم 13 يتم تطبيق علية جهد سالب لكى تقرأ الأى سى النبضات من السن رقم 14 كما ذكرنا و لو طبقنا علية جهد موجب الأى سى لن تقرأ النبضات و هذا السن هو محور فكرة الدائرة
__________________________________________________ _____
سن نبضة كل 10 نبضات
هذا السن يتم أخراج نبضة بعد كل 10 نبضات و من الممكن توصيلة بمدخل لأى سى أخرى
دائرتنا تتكون من جزئين الجزء الاول هى الاى سى الرئيسية لعمل أختار الجزء الثانى هو دوائر لعمل فتح وغلق و عددهم حسب عدد الاجهرة المراد التحكم بهم

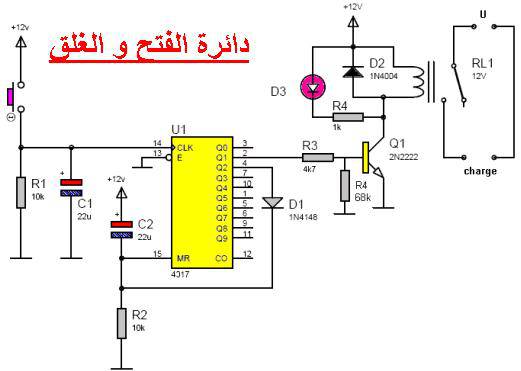

أولا دائرة الفتح و الغلق من خلال نبضة
لقد طلب أحد الأعضاء فى المنتدى هذة الدائرة و قدم الأخ زكى شاكر الدائرة و نشكرة على سرعة الأستجابة
هذة الدائرة سوف نستخدمها مع بعض التعديل وسوف نضع 10 من هذة الدائرة فى مشروعنا و لو أردت أن تتحكم بأقل من 10 أجهزة فعليك أن تضع من مثل هذة الدائرة بالعدد الذى تريدة من الأجهزة المراد التحكم بها
__________________________________________________ ________
فكرة عمل دائرة الفتح و الغلق
فى دائرة الفتح و الغلق لن نستخدم كل هذة المخارج 10 فى لاأى سى نحن سوف نستخدم أثنين فقط المخرج 0 و المخرج 1 وعند المخرج 2 سوف نضع أشارتة على السن رقم 15 لعمل أعادة تشغيل للدائرة أى المخرج 0 هو الذى يعمل لأن بمجرد وصول التغذية للأى سى فأن المخرج 0 يعمل أى لدية جهد موجبة وبالتالى فالجهد يكون على المخرج 0 وعند النبضة أو الاشارة الاولى ينتقل للمخرج الثانى و عند النبضة الثانى يرجع للمخرج الأول وليس المخرج 3 لان المخرج 3 متصل بالسن رقم 15 لأعادة التشغيل كما ذكرنا أى اننا لدينا خيارين أما المخرج الاول أو الثانى أى عمل فتح أم غلق سوف نكبر الاشارة من المخرج 1 لتغذية ريلاى بأستخدام ترانزستور خد بالك هنا السن رقم 13 متصل بالسالب و أذا أنقطعت التغذية السالبة فالمفتاح يصبح عديم الجدوى يعنى يظل الجهاز على حالة سواء مفتوح أو مغلق و هذة هى الفكرة فى المشروع بتعنا
فكرة عمل الدائرة
الأى سى 4017 بتستقبل نبضات من خلال السن 14 و لكى تستقبل النبضات لابد من أن يكون السن رقم 13 لدية تغذية سالبة كما قلنا و أذا كانت التغذية عليه موجبة فالأى سى لن تستقبل النبضات بمعنى النبضة أو الأشارة التى سوف تطبق على الأى سى لعمل فتح و غلق سوف تطبق على جميع الأى سيهات ولكن الجهاز المطلوب التحكم بة هو فقط الذى سوف نغذى السن رقم 13 لدية بالتغذية السالبة بمعنى أن التغذية السالبة سوف تمر على 10 أى سى كل ضغطة زر بأنتقال لأى سى أخرى وعند الوصول للأى سى المطلوب نضغط الزر الأخر و هى النبضة أو الأشارة التى تطبق على جميع الأى سيهات ولكن كما ذكرنا لم يتم التجاوب من أى أى سى ألا المطبق على السن 13 لديها جهد سالب
__________________________________________________ _________
المشكلة التى سوف نتغلب عليه بسهولة
الأى سى 4017 الرئيسية المخارج لديها تخرج جهد موجب و ليس سالب لذلك نقوم بوضع ترانزستور أن بى أن وكل مخرج لدية ترانزستور يعنى لدينا 10 ترانستور و كل مجمع يغذى السن رقم 13 و بذلك نكون قد حصلنا عل الجهد السالب المطلوب لتطبيقة على السن رقم 13

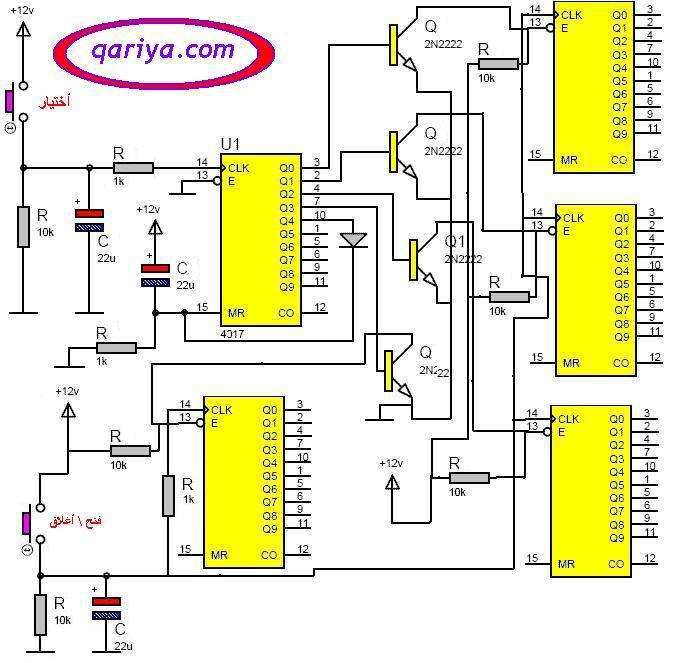

رسمة الدائرة بها 4 أى سى غير الأى سى الرئيسية يعنى لتشغيل أربعة أجهزة فقط أنا رسمتها بأربعة بس علشان الصورة تبقا صغيرة و أنت ممكن تحط لحد عشرة و طبعا تشيل الدايود و تحطة حسب عدد الاجهزة
أنا كدة شرحتلكم الدائرة بالتفصيل الممل لانى أهتم بالاخوة المبتدئين لاننى منهم مبتدأ فى دوائر أخرى معقدة قليلا فهذة الدائرة ليست معقدة أطلاقا فهى تعتمد على أسهل اى سى تقريبا
و ان شاء الله لو هناك طلبات بشرح عمل كل قطعة الكترونية و لماذا أخترنا هذة القيمة و لم نختار قيمة أخرى
أكون فى أقرب وقت شرحها كلها
ولو هناك أى أستفسار أجيب أيضا فى أقرب وقت
و سوف أضيف قريبا بعض الأضافات أيضا لكى نطور أمكانيات الدائرة مثل عملها بريمت لعب أطفال لاسلكى أشارتين فقط
و شكرا mohamedse
ياشباب الرجو المساعده وتفهيمي هذه الدائرة
