اضافة شاشة لباور سبلاي الكمبيوتر

[mtm4song]

معايا باور سبلاي قديم عاوز اعملو باور للدواير
ها اعمل فية قيم ثابتة زي 5 و 12
وها اعمل قيمة متغيرة بس عاوز القيمة المتغيرة تظهر على شاشة 7 سيجمنت
يا ريت يكون بدون ميكرو يعني لو في ic بيعمل الفكرة دي

[aggab192004]

[ماجد عباس محمد]

ICL7107 وهى فى كثير من أجهزة القياس المستخدمة

[ahmed idris]

ICL7107 هو الأفضل
ويأتي بعده الزوج CA3162/CA3161 كبديل ممكن عند الضرورة لكن بثلاثة أرقام فقط:

[عريبى محمود]

الســـــلام عليكم ورحمة الله وبركاته
اخى الكريـــم
اليك هـــذه الدائــــرة بها متكاملة لا تحتاج لبرمجة كما تفضل الاستاذ مهندس/ماجـــــد
وهى ICL7107 ..... وهى دائـــرة بسيطة فى مكوناتها

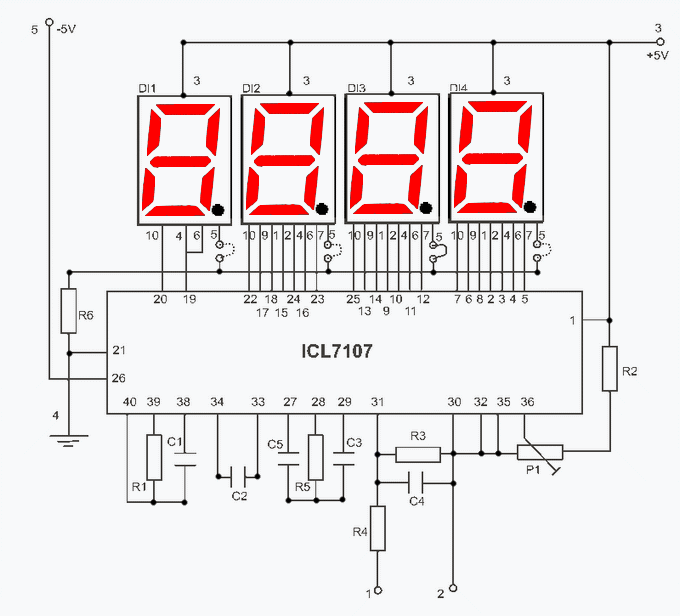

صــــــورة الدائرة

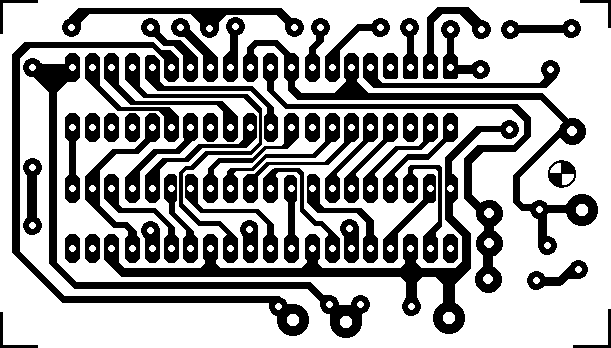

وهـــذه صـــورة الـــ PCB

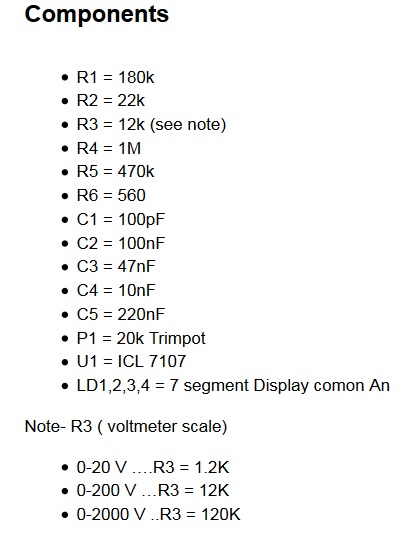

وهذه قائــمة المكونات

[عبقرينو1]

المشاركة الأصلية كتبت بواسطة عريبى محمود

الســـــلام عليكم ورحمة الله وبركاته
اخى الكريـــم
اليك هـــذه الدائــــرة بها متكاملة لا تحتاج لبرمجة كما تفضل الاستاذ مهندس/ماجـــــد
وهى ICL7107 ..... وهى دائـــرة بسيطة فى مكوناتها


صــــــورة الدائرة



وهـــذه صـــورة الـــ PCB






وهذه قائــمة المكونات

بالنسبه للتوصيل هل يتم التوصيل على نقطتين 1.2 ام ماذا؟

[عريبى محمود]

السلام عليكم ورحمة الله وبركاته
اخى الكريم


فعلا نقطة القياس هى 1 و 2

[mkhuzanie]

جزاكم الله خيرا على هذه الدائرة الرائعة
ولكي لدي استفسار بسيط :
هل بامكان هذه الدائرة تقيس الجهد والتيار بنفس الوقت
كم اقصى جهد للقياس تتحمله الدائرة بالدخل
هل هنالك حماية ضد زيادة الجهد عند المدخل
هل الدائرة منفذة ومجربة
لو شرح بسيط عن طريقة عمل الدائرة
وشكرا لسعة صدركم
