ياشباب المساعدة

[مخريان]

السلام عليكم

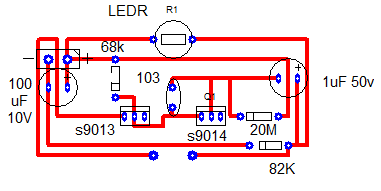

ياشباب هذه دائرة قطع ضوئي يعني اذا مر احد امام الخلية الضوئية اعطة صوت انذار
بس المشكله صوت الانذار ضعيف جدا واريد منكم المساعده كيف اخلي الصوت قوي
للدائرة بابسط الامور
والله يحفظكم

[مخريان]

ياشباب اش فيكم ماحد يرد لهذه الدرجه

[soofeljean]

المشاركة الأصلية كتبت بواسطة مخريان

السلام عليكم
ياشباب هذه دائرة قطع ضوئي يعني اذا مر احد امام الخلية الضوئية اعطة صوت انذار
بس المشكله صوت الانذار ضعيف جدا واريد منكم المساعده كيف اخلي الصوت قوي
للدائرة بابسط الامور
والله يحفظكم

يبدو أن الدائرة غير مكتملة فلا وجود لمصدر الطاقة ولا وجود للسبيكر الذي يصدر الصوت
والدائرة المعروضة هذه فيها اخطاء غير النقص الذي قلنا عليه
الترانزستور s9013 و s9014 متصل منهم قطبين فقط والصح أن الاقطاب الثلاثة يجب أن تكون متصلة .

عموما اذا أردت تكبير الصوت تحتاج الى دائرة تكبير صوت اضافية تضيفها للوحدة

.

[عريبى محمود]

[SIZE="4"]الســـلام عليكم ورحمــة الله وبركاته
اخى الكريم

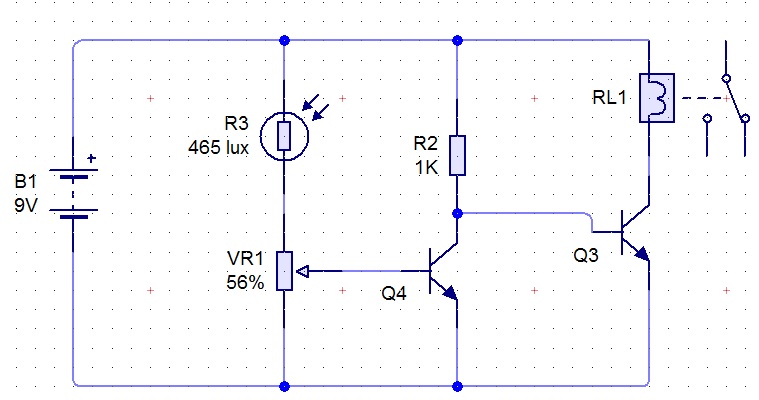

الدائــرة الخاصة بك غير مفهومـــه على الاقل بالنسبه لى ..... لذلك قمت بعمل دائرة تقوم بنفس العمـــل واليك هذــه الدائــرة




واليك ملف المحاكاه وكذلك رسمة الــ PCB

http://www.mrkzgulf.com/do.php?id=175209[/SIZE]

رحم الله مهندس وليد الفرا وتغمـــده برحمتـــه

[مخريان]

جزاكم الله خير ياخوة على الرد صحيح طلعت الدئرة فيها نواقص بتعتي

ياخي عريبي شكرا على الدائرة حقك بس حملت الملف المضغوط وفكيت الضغط عنه بس طلعلي ملف بس مطاع يفتح باي برنامج مثل الوردات ولاعرفت كيف افتحه ولك جزيل الشكر والعرفان

[مخريان]

ياخي مشكور على ردك بس هل يمكن اعرف اسم القطع الي في الدائرة

وعذرني لقد ثقلت عليك

[مخريان]

اخ عريبى محمود

[محمد ع يسى]

السلام عليكم ورحمة الله وبركاته.
أما القطعة التي أعلى يمين الصورة فاسمها ريليه.
وأما القطعة التي عبارة عن خط قائم يخرج من يمينه خطان مائلان فهي ترانزستور.. لاحظ أن هناك 2 ترانزستور في الصورة.
أما المقاومة التي على منتصفها سهم فهي مقاومة متغيرة.
أما المقاومة التي حولها دائرة ويوجد سهمان يشيران إليها فهي مقاومة ضوئية.
أما القطعة التي على أقصى الشمال فهي بطارية.
إذا لم تفهم أخبرني وأنا أكتب لك على الصورة وأرفعها لك.
وتحت أمرك أخي.
