محتاج مساعدة فى توضيح قيم المكونات على رسمه بوردة

mtm4anas · 31-01-2016, 12:57 AM

الفكرة ببساطة انا معايا رسمه بوردة PCB مش متحدد عليها
قيم المقومات والمكثفات كام
وهما بلظبط 5 مقومات و 2 مكثف
2 - 10ك اوك
1- 1ك اوك
1- 2.2 ك اوم
1 - 27 اوم
----------
المكثفات
10 ميكروفراد _ 25 فولت
100 ميكرو _ 16فولت
--------

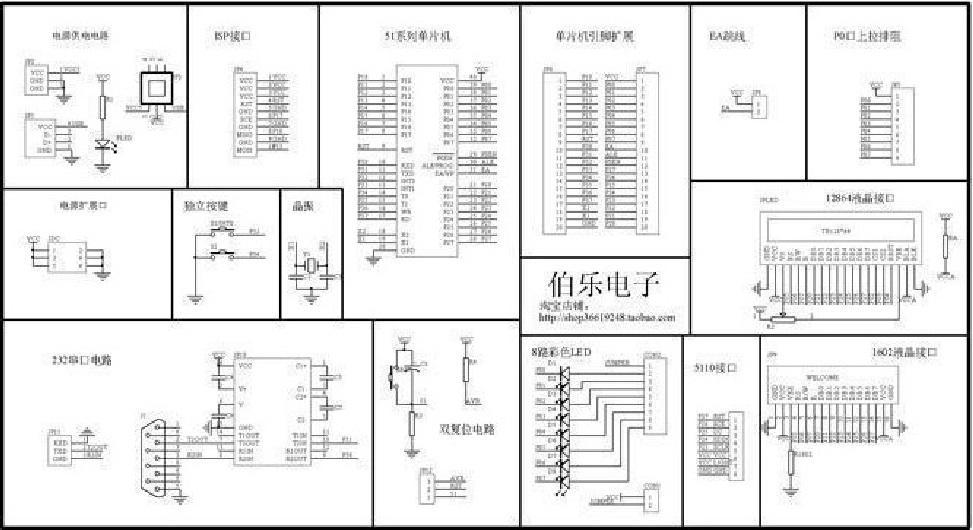

الدايرة

دا رابط فية بيانات اكتر بس صيني !!
https://item.taobao.com/item.htm?id=10286526120
ارجو المساعدة كل المطلوب هو تحدد قيم المقاومات والمكثفات الصحيحة

ماجد عباس محمد · 31-01-2016, 04:51 AM

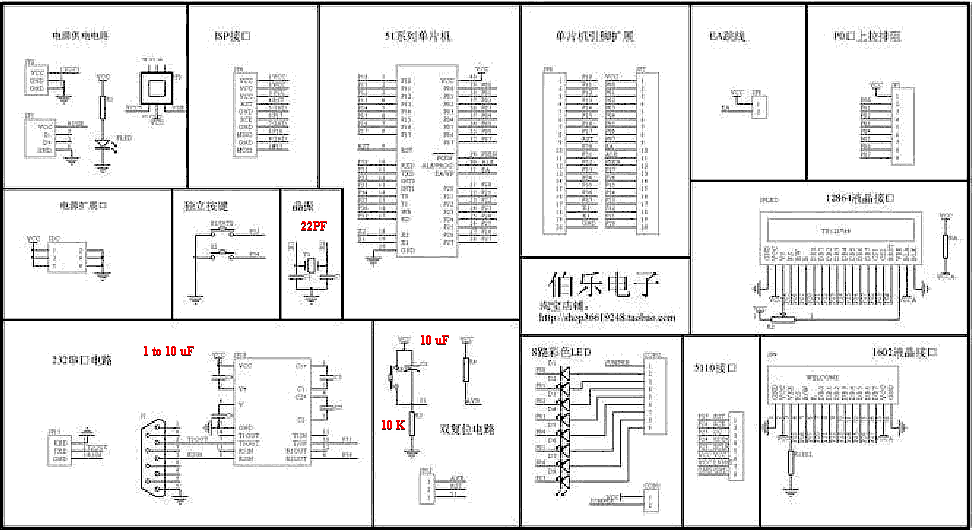

هذه هى القيم

mtm4anas · 31-01-2016, 10:42 AM

اقتباس:

المشاركة الأصلية كتبت بواسطة ماجد عباس محمد

هذه هى القيم

تمام بس يا ريت باقي المقومات

soofeljean · 31-01-2016, 11:57 AM

اقتباس:

المشاركة الأصلية كتبت بواسطة mtm4anas

الفكرة ببساطة انا معايا رسمه بوردة PCB مش متحدد عليها
قيم المقومات والمكثفات كام
وهما بلظبط 5 مقومات و 2 مكثف
2 - 10ك اوك
1- 1ك اوك
1- 2.2 ك اوم
1 - 27 اوم
----------
المكثفات
10 ميكروفراد _ 25 فولت
100 ميكرو _ 16فولت
--------
الدايرة

دا رابط فية بيانات اكتر بس صيني !!
https://item.taobao.com/item.htm?id=10286526120
ارجو المساعدة كل المطلوب هو تحدد قيم المقاومات والمكثفات الصحيحة

مع الاسف لا املك الجهاز حتى استطيع مساعدتك
والديقرام غير واضح

ولكن ما ستستفيد انت من هذا الطلب
هل عندك جهاز معطل ام ستصنع دائرة مثل تلك ام ماذا ؟

ماجد عباس محمد · 31-01-2016, 12:30 PM

اقتباس:

المشاركة الأصلية كتبت بواسطة mtm4anas

تمام بس يا ريت باقي المقومات

المقاومة أعلى يسار الصورة مع ليد و سهل حسابها حسب التغذية
الباقى حسب الشاشة المستخدمة لأن الرسم به نوعين من الشاشات LCD

mtm4anas · 31-01-2016, 01:11 PM

اقتباس:

المشاركة الأصلية كتبت بواسطة ماجد عباس محمد

المقاومة أعلى يسار الصورة مع ليد و سهل حسابها حسب التغذية
الباقى حسب الشاشة المستخدمة لأن الرسم به نوعين من الشاشات LCD

طيب تمام
بس محتاج مساعدة بسيطة هوة البحث معي على ريسمه اوضح من الى انا لقيتها
اصل مش شايف الاطراف الشاشه متوصلة مع اطراف الميكرو انهي

mtm4anas · 31-01-2016, 01:14 PM

اقتباس:

المشاركة الأصلية كتبت بواسطة soofeljean

مع الاسف لا املك الجهاز حتى استطيع مساعدتك
والديقرام غير واضح

ولكن ما ستستفيد انت من هذا الطلب
هل عندك جهاز معطل ام ستصنع دائرة مثل تلك ام ماذا ؟

انا اشتريت البوردة من احد المواقع الصينية والبوردة وصلتي مفككه للاسف
وحاولت ان اتواصل مع البائع لاكن دون جدوي
مش لاقي رسمه اوضح من دي

soofeljean · 31-01-2016, 02:36 PM

اقتباس:

المشاركة الأصلية كتبت بواسطة mtm4anas

انا اشتريت البوردة من احد المواقع الصينية والبوردة وصلتي مفككه للاسف
وحاولت ان اتواصل مع البائع لاكن دون جدوي
مش لاقي رسمه اوضح من دي

الذي فهمته أن كتيب التركيب الذي مع البوردة
لا يوجد جدول يقول : المقارمة رقم كذا قيمتها كذا
والمكثف رقم كذا قيمته كذا
هل ما فهمته هذا صحيح ؟
