القنطرة H-BRIDGE نظرة تفصيلية

[ماجد عباس محمد]

قنطرة الترانزيستور ‏H-Bridge
يطلق لفظ القنطرة على أى دائرة مكونة من أربعة أذرع، كل ذراع يحتوى على مكون واحد على الأقل بدون ‏حد أقصى، و أشهرها قنطرة هويتستون التى تستخدم فى عيار أو قياس كثير من الأمور و تستخدم فى كثير ‏من المذبذبات، و يليها قنطرة التوحيد بأربعة دايودات و غيرهما الكثير.‏
رغم أن كلها متشابهة شكلا إلا أن هذا الإسم اطلق بكثرة على دائرة بأربعة ترانزيستورات إما للتحكم فى ‏سرعة و لإتجاه دوران موتور أو ألتحويل من مستمر إلى متردد.‏
رغم أنها تبدو سهلة إلا أن هناك الكثير من النقاط الواجب مراعاتها عند تصميم دائرة القنطرة هذه.‏

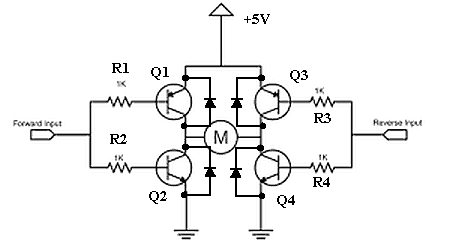

أبسط أمثلتها هى

لنمر سريعا على فكرتها ثم نناقش مشاكلها لاحقا، أيضا نبدأ بوحدات حيث جهد التغذية مساويا لجهد التحكم ثم ‏ننتقل بعد فهم مشكلاتها للوحدات الأكثر تعقيدا.‏
هى ببساطة اربعة ترانزيستورات كما بالصورة . لو الطرفين ‏A,B‏ فى وضع صفر منطق أى صفر فولت لن ‏يكون هناك تيار فى قاعدة اى ترانزيستور و بالتالى كلهم فى وضع القطع – لا توصيل – و بالتالى الموتور ‏متوقف.‏
لو الطرف ‏A‏ وحده فى وضع واحد منطق أى +5 فولت و الطرف ‏B‏ كما هو = صفر، يقال دوما أن التيار ‏سيمر عبر المقاومتين 1،4 مسببا تشبع الترانزيستورين 1،4 فيمر التيار من المصدر +5فولت عبر ‏الترانزيستور 1 ثم الموتور من اليسار لليمين عكس السهم ثم عبر الترانزيستور 4 للأرض.‏
و لو الطرف ‏B‏ وحده فى وضع واحد منطق أى +5 فولت و الطرف‎ A ‎كما هو = صفر، يقال دوما أن التيار ‏سيمر عبر المقاومتين 2،3 مسببا تشبع الترانزيستورين 2،3 فيمر التيار من المصدر +5فولت عبر ‏الترانزيستور 3 ثم الموتور من اليمين لليسار مع السهم ثم عبر الترانزيستور 2 للأرض.‏
دور الدايودات هو الحماية من حث ملفات الموتور فلو افترضنا مثلا الحالة الأخيرة حيث التيار يمر مع السهم ‏الأخضر، ثم أردت إيقاف الموتور فقطعت التغذية بجعل الطرفين فى وضع صفر منطق أى صفر فولت، (أو كنت ‏تستخدم دائرة التحكم فى السرعة بتغيير عرض النبضة ‏PWM‏ فتكرر هذا عدة مرات فى الثانية) لابد لهذا ‏التيار فى ملفات الموتور أن يستمر فى المرور فى نفس الإتجاه إلى أن يحدث أمرين
الأول : إضمحلال و تلاشى المجال المغناطيسى فى الملفات.‏
الثانى : توقف دوران الجزء المتحرك، فتسمية "موتور" هى قاصرة لأن اسمه العلمى هو ‏DC-Machine‏ ‏أى آلة التيار المستمر و ربما سمعت المقولة الشهيرة "اعطها تيار تعطيك حركة و اعطها حركة تعطيك تيار" ‏وهى صحيحة 100%. هذه الحركة و إضمحلال المجال يدفعان التيار للمرور فى إتجاه السهم الأحمر من ‏الدايود 4 عبر الموتور للدايود 1 للتغذية.‏
هل يسير التيار عكس التغذية؟ كلا انه يسير مع التغذية لأن التغذية هى "فرق الجهد" و ليست "قيمة ‏الجهد" و المتولد هنا أعلى من المصدر كما سبق أن لاحظنا مع كل ملف سابقا. وهذه الظاهرة تستخدم ‏كفرملة "مكابح" فى كثير من القطارات الكهربية لرد الطاقة للشبكة عند هبوط المرتفعات حيث تميل ‏القطارات لزيادة السرعة بالجاذبية و أيضا عند استخدام المكابح الميكانيكية تولد الموتورات هذا الجهد ‏المرتفع. ربما سمعت عن تحريك العربة اتلف الترانزيستورات و السبب عدم وجود هذه الدايودات ليمر فيها ‏التيار.‏
لا تتميرز هذه الدائرة بالأمان حيث لو كان كلا المدخلين = صفر سيكون الأربعة ترانزيستورات فى حال ‏الفصل ولكن لو كانا فى حال 5 فولت ستكون كل الترانزيستورات فى حال التوصيل مما يسبب قصر على ‏التغذية.‏
كثيرا ما تعالج هذه الحالة بإضافة عاكس على أحد المدخلين لضمان حال التشغيل الملائم.‏

الآن انت تريد التأكد تماما أن هذا الكلام صحيح فتضع الدائرة فى محاكى إن لم تجدها فعليا فى دوائر الأمثلة، ‏و تجدها تعمل 100% فتطمئن و تبدأ التنفيذ و عند التجربة إما تكون سرعة الموتور بطيئة جدا أو لا يقاوم ‏أى حمل.‏
تبدأ القلق و المحاولة ثم تضع فى عدد من المنتديات طالبا حلا لهذه الظاهرة أو تفسيرا لها.‏
حسنا لنبدأ بالحساب
‏
الموتور يحتاج مثلا 200 مللى امبير لكى يعمل بسرعته الكاملة عند الحمل. الطرف ‏A‏ عليه 5 فولت و ‏بالتالى المقاومة 4 عليها
‏ فولت المقاومة = 5 - 0.6 (فولت القاعدة-باعث) أى 4.4 فولت ‏
هذا الفولت مقسوما على المقاومة 1 ك يكون التيار 4.4 مللى أمبير (قانون أوم) و بضرب هذا التيار فى ‏معامل التكبير بيتا
‏4.4 × 100 = 440 مللى أمبير و نظرا لكون الموتور يسحب فقط 200 إذن سيكون بالتأكيد هذا ‏الترانزيستور فى حال التشبع.‏
اما المقاومة 1 فعلى الطرف الأيسر منها 5 فولت (ولن أقول الحقيقة أن خرج أى دائرة تحكم ستكون على ‏الأقل 0.2 فولت أقل من التغذية أى 4.8 فولت أو أقل)، لكن طرف المقاومة الأيمن؟!! حسنا لنحسبه نبدأ من ‏الأرضى.‏
الترانزيستور 4 فى حال التشبع إذن على المجمع 0.2 فولت و يليه الموتور
لو على الموتور 5 فولت اللازمة، من أين ستأتى وقد حذفنا 0.2 ؟
لنفترض مثاليا الترانزيستور عليه صفر و الموتور عليه 5 فولت سيكون باعث الترانزيستور ‏Q1‎‏ عليه 5 ‏فولت و بما أن جهد القاعدة أيضا = جهد النقطة ‏A‏ = 5 فولت إذن لا يمر تيار فى المقاومة 1 ، لا يوجد تيار ‏قاعدة و من ثم كيف للترانزيستور 1 أن يكون موصلا أصلا - ناهيك عن حال التشبع؟؟
الموتور كما قلنا يحتاج مثلا 200 مللى مقسومة على الكسب 100 يجب أن يكون تيار القاعدة 2 مللى أمبير ‏‏(قانون الترانزيستور) و هذا التيار يسبب فولت على المقاومة 1 = 2 مللى × 1 ك = 2 فولت
أى أن فولت القاعدة يجب أن يكون 5-2=3 فولت نخصم منها أيضا 0.6 بين القاعدة و الباعث.‏
هذا هو السبب فى أن الموتور لن سير بالسرعة الكاملة رغم أنف المحاكى.‏
البعض يحاول الحل بتقليل قيمة المقاومة 1 مما يحسن الحال قليلا لكن لن يحل المشكلة.‏
الحل طبعا أن يكون جهد النقطتين ‏A,B‏ أعلى من جهد تغذية الموتور (هنا 5 فولت فى هذا المثال) أو تستخدم ‏موتور يعمل بكامل طاقته عند 3 فولت .‏
هل استخدام موسفيت يحل المعضلة؟؟ و ما هو الحل إذن
هذا هو موضوعنا القادم بإذن الله

روابط بى دى اف PDF
رابط 4shared


رابط drop box

[Georgeos]

ونحن بالانتظار.
سلمت يداك

[ماجد عباس محمد]

شكرا أسعدنى مروركم الكريم

[Omar Mekkawy]

سلام عليكم
جزاك الله كل خير أستاذي الكريم
متابع كل مواضيع حضرتك

[ماجد عباس محمد]

أشكركم جميعا و أرجو أن تكون السلسلة عند حسن ظنكم

[ماجد عباس محمد]

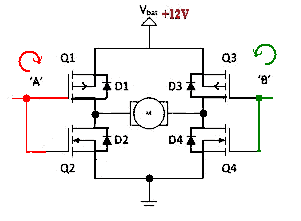

H-Bridge‏ باستخدام الموسفيت:‏

الآن سنستبدل الترانزيستورات الثنائية بموسفيت فى نفس الدائرة و جدير بالذكر أن الدايودات هنا مدمجة مع ‏الموسفيت فى كل القدرات.‏
سنفترض أولا اننا سنستخدم جهد تغذية 5 فولت مع الموسفيت ‏
المخصص لدوائر المنطق (جهد بوابة 5 فولت) فيمكننا أن نقول نفس الكلام السابق حيث الترانزيستور 4 فى ‏حال التوصيل و عليه مثاليا صفر فولت و من ثم يحتاج الموتور إلى 5 فولت ثم يحتاج الموسفيت لخمسة فولت ‏إضافية بين المصدر و القاعدة ليفتح إذن الدائرة لن تعمل إلا لو كان جهد النقطة ‏A,B‏ يصل إلى 10 فولت ‏على الأقل.‏
نظرا لأن أغلب الموسفيت يحتاج 10 فولت ليفتح فرغم أنه يمكننا أن نقول نفس الكلام على الدائرة ‏بالموسفيت العادى

أى أن هذه الدائرة باستخدام 12 فولت سيكون الموتور لا يأخذ تغذيته الكافية.‏
لذا استبدلت الترانزيستورات العلوية فى كثير من الدوائر بالقطبية المعاكسه أى فى الترانزيستور الثنائى ‏يكون ‏PNP‏ أو م س م و الموسفيت يكون من النوع الموجب أى ‏P-channel‏ ‏

لو افترضنا المثال الأول و الذى كانت حساباته لا تبشر كثيرا، سنطبق هذا المنهج على هذه الدائرة.‏
نلاحظ أن الجانب الأيمن من ترانزيستورين 3،4 وهما كما سبق ‏‎ Q4‎‏ هو ‏BC337‎‏ و مكمله ‏Q3‎‏ هو ‏BC327‎‏ و الجانب الأيسر من ترانزيستورين 2،1 وهما كما سبق ‏Q2‎‏ هو ‏BC337‎‏ و مكمله ‏Q1‎‏ هو ‏BC327‎‏ . سنلاحظ أيضا اختلاف التوصيل حيث كل جانب معا بدلا من التوصيل العكسى فى السابق.‏
أول ما نلاحظه أن الدائرة تنعم بالأمان فلو كلا الطرفين بجهد صفر سيكون كلا الترانزيستورين 2،4 مغلقين ‏ولا يمر تيار فى الموتور. و لو كلا المدخلين بجهد التغذية سيكون كلا الترانزيستورين 1،3 مغلقين ولا يمر ‏تيار أى لا يمكن تفعيل الإتجاهين معا.‏
لو الطرف الأيمن بجهد التغذية 5 فولت و الأيسر صفر، فإن الأيمن سيمرر تيار كما فى المثال السابق و بأخذ ‏ما لم نحتسبه سابقا وهو الهبوط على مصدر الإشارة (مخرج الميكرو أو أى دائرة تحكم لن يكون مطلقا 5 ‏فولت ولكن ربما على أفضل حال 4.8 فولت - راجع الداتا شيت) سنجد ما يلى
جهد التحكم الأيمن وهو خرج ميكرو او دائرة ما سيكون مثلا 4.8 فولت
‏4.8 – 0.6 جهد القاعدة للترانزيستور 4 = 4.2 فولت مقسوما على المقاومة 4 بقيمة 1ك سيمر 4.2 مللى ‏أمبير . و بضرب هذا فى بيتا سيعطى 420 مللى تكفى لتشغيل الترانزيستور 4 بينما الترانزيستور 3 فى حال ‏الفصل ولا يمرر تيار
الجانب الأيسر سيكون صفر منطق ومن الداتاشيت أيضا قد يكون 0.2 فولت، وهو أقل من 0.6 اللازمة ‏لتشغيل الترانزيستور 2 لذا فهو فاصل ولا يمرر تيار . بينما الخرج صفر منطق أو 0.2 فولت فنجد أن ‏الترانزيستور 1 باعثه عند +5 فولت و من ثم قاعدته 5-0.6 =4.4 فولت و بذلك سيكون
جهد المقاومة 1 = 4.4 فولت – 0.2 أى 4.2 فولت مقسوما على المقاومة بقيمة 1ك تعطى 4.2 مللى ‏أمبير
بضرب هذه القيمة فى بيتا نجد أنه يمرر 420 مللى أمبير أكثر من التيار المطلوب للموتور، و بهذا تكون ‏القنطرة فاعلة و جيدة ‏

بالنسبة للدائرة بالموسفيت، فلو ستستخدم طراز بوابة 5 فولت مع مصدر تغذية 5 فولت أو مصدر 12 فولت ‏مع موسفيت 10 فولت فلا فرق.‏
لو الجانب ‏A‏ عند صفر فالعلوى موصل و السفلى مغلق و لو عند منطق واحد أى جهد التغذية سيكون العلوى ‏مغلق و السفلى موصل و لن نتمكن من تفعيل الجهتين معا أيضا و ستكون الدائرة رائعة.‏

لاشيء بدون ثمن، إذن ما هى الخدعة فى الموضوع؟!!‏
معك حق فالترانزيستور ‏PNP‏ أو السالب فى التيارات العالية أغلى بكثير من نظيره ‏NPN‏ كما أنه ابطأ و ‏أيضا سواء فى الترانزيستور الثنائى أو الموسفيت ففى التيارات العالية سيكون الهبوط عليه أكبر عند ‏التوصيل الكامل سواء للتركيب كما فى الترانزيستور الثنائى أو لأن مقاومة التوصيل أعلى بكثير فإن هذا ‏ينعكس على كفاءة الدائرة و أيضا الحاجة لمبرد أكبر – ثمن قليل لحل المشكلة.‏

حسنا لنضع كل الأمور معا و لنرى دائرة كاملة تعمل – المرة القادمة إن شاء الله

[ماجد عباس محمد]

دائرة ‏H-bridge‏ كاملة :

حسنا سنوصل القنطرة بميكرو و سنحاول أن نجعل خرج الميكرو يتحكم فى القنطرة. ‏

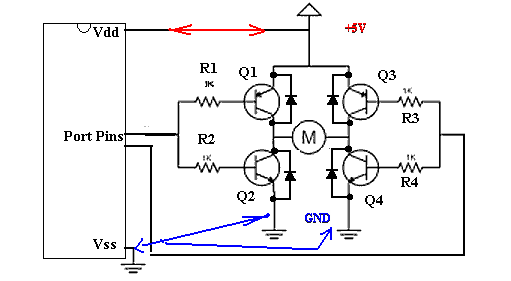

فى البدء سنوصلها كما يلى ولا نلقى بالا للتغذية و الوصلات، فقط المهم ان تكون متواجدة

المفاجئة أن الدائرة لا تعمل و إن عملت فهناك الكثير من المشاكل مثل عدم التحكم فى السرعة أو فى حال ‏الميكرو أنه يقوم بعمل ‏Reset ‎‏ بدون سبب مفهوم أو يحدث له تعليق "يهنج" ‏Hange‏ ولا يستكمل العمل.‏
البعض يبذل مجهودا كبيرا فى معالجة المشكلة و يذهب فى كل طريق و أخيرا يجد الحل فى احد المنتديات ‏‏"استخدم أوبتو كبلر" و السبب أنه يعزل المشكلة أو يعزل الموتور الخ.‏

لو بذلنا ربع هذا المجهود فى فهم المشكلة لوجدنا الحل أسهل كثيرا.‏
كلنا نعلم تركيب الموتور من الداخل ، لكن ربما لم نفهمه جيدا.‏

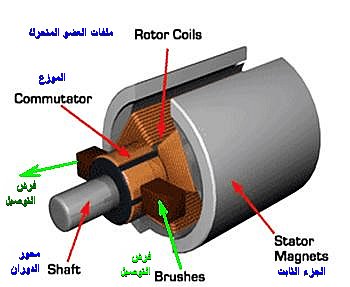

هذا هو الموتور من الداخل.‏
‏
سنجد الملف متصل بالتغذية الخارجية عبر قطعتين تسميان ‏Brushes‏ أو الفرش أو الشربون (لآنهما من الكربون ‏وهى تسمية فرنسية) أو "الفحمة" لكونها سوداء و من الكربون و سنسميها هنا "الفرشة". فى الصورة مشار ‏إليهما بالسهم الأخضر و الذى يبين مسار التيار أيضا.‏
المشكلة الغائبة الحاضرة هى كيفية توصيل التيار للملفات. ‏
عادة ما يكون عرض القطعة كما بالرسم تلامس عند الدوران أكثر من قطعة نحاس (خاصة بملف) فنبدأ وهى ‏متصلة بالملف مثلا رقم 1 ثم تتصل معه بالملف رقم 2 فيمر فيه تيار أيضا ثم تقطع التيار عن الملف 1. هنا ‏سيحاول الملف 1 فرض مرور التيار و ربما يسبب شرارة صغيرة فى الهواء لو موتور كبير و تياره مناسب. هذه ‏الشرارة ستقفز بلا شك إلى الفرشة و منها إلى مصدر التغذية.‏
الموتور الصغير قد لا يحتوى كربون و تكون سلك معدنى مرن ولكن نفس الأحداث تتكرر. ‏
هذه الشرارة من فولت عالى و بها طاقة و زمنها قصير أى ترددها عالى و قادرة على الشوشرة على الأجهزة ‏الإلكترونية فى الموتورات 100 وات ، لكن الموتورات الصغيرة على البوردة ستؤثر على الإلكترونيات بالتأكيد.‏
الحل أن تخمدها فى منبعها و تتخلص من باقى أثرها.‏
لو تمكنا من وضع مكثف على طرفى الموتور سيكون هذا رائعا ولو كنت ستستخدم تغيير الإتجاه يمكنك استخدام ‏مكثفين على التوالى عكس بعضهما

‏ أو مكثفات أقل من 1 ميكرو بلا قطبية أو لو الفولت ربما عالى استخدم هذه الحلول ‏

هذه الحلول ليست بديلة لكن ربما تحتاج اكثر من حل معا

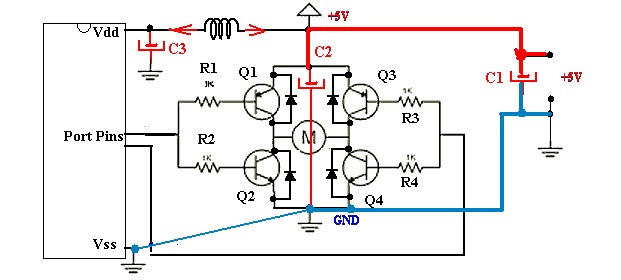

لاحظ هنا أننا وضعنا مكثف مباشرة عند مدخل التغذية للبوردة، هذا ليعزل هذا الكارت عن ما حوله.‏
أنا استخدم بطارية كبيرة وهى تكفى. ربما لكن السلك الموصل من البوردة للبطارية يشكل كابل توصيل و خط نقل ‏قدرة و مصدر مشاكل فله مقاومة و حث .‏
ثانيا وضعنا ‏C2‎‏ وهو على طرفى القنطرة لا على مدخل الكارت ولا على طرفى الميكرو ولا فى أى مكان آخر.‏
رجاء لا تنظر للمكثفين 1،2 على أنهما على التوازى، هذا من جهة التيار المستمر فقط وهو ما لسنا بصدده الآن، ‏فنحن بصدد تردد عالى يرى الوصله بينهما على أنها ربما تكون هوائى إن لم تكن ملف.‏
الآن اعزل الميكرو بملف و مكثف أو مقاومة صغيرة و مكثف أو الإثنين معا.‏
لآحظ الوصلات الغليظة فهى تقلل أثر الحث و المسار من المصدر للقنطرة أولا هام جدا فهنا يمكنك أن ترشح ما ‏ينتج من ضوضاء قبل أن تصل للميكرو أو دائرة التحكم، لكن لو كان الميكرو أولا ربما يحتاج ترشيح أكثر فما ‏يسببه الموتور سيمر بهذه الطريقة لا محالة على الميكرو – تجنب هذا.‏
كم تكون سعة المكثفات؟!! لا أعلم فكل حالة ولها ظروفها لكن هكذا تعلم ما تريد.‏
استبدل الموتور بلمبة ، هنا ستكون مشكلة التقطيع فقط وهى أهون من مشكلة الحث و ضع مكثف كبير مثلا 47 ‏ميكرو فإن عملت الدائرة جيدا فخيرا و إلا استخدم مكثف أكبر 100 أو 220 ميكرو.‏
أخيرا ضع الموتور و انت تعلم أن كل ما يحدث بسبب الحث، يمكنك إضافة مكثفات أما الملف فهو لحذف الترددات ‏العالية ولا يشترط أن يكون كبيرا.‏
أيضا استخدام مكثف كيماوى كبير على التوازى مع مكثف صغير يساعد فى التخلص من مدى كبير من التداخلات.‏
قبل أن نترك هذه النقطة فأرجو أن اؤكد على أن الحوار الخاص بترشيح خط التغذية لا علاقة له بالموتور ولكنه ‏بأى حمل حثى، و الموتور فقط أحد صوره و أشهرها و ربما أكثرها تداولا لكن تذكر المشكلة فى عمل الإنفيرتر ‏لتحويل من 12 فولا إلى 220 فولت – نعم هما ترانزيستوران فقط لكن التقطيع لتيار فى حمل حثى هو السبب ‏المباشر فى أن هذه النبضات تعبر التغذية ثم تدخل من طرف ‏VDD‏ لمتكاملة المهتز و تسبب تغيير تردده وعدم ‏استقراره.‏

الدوائر السابقة تميزت بكون التغذية مساوية لجهد التحكم و كلاهما 5 فولت أو كلاهما 12 فولت
هل يمكننى التحكم فى موتور 12 فولت من مخرج 5 فولت؟؟
هذا هو موضوعنا القادم إن شاء الله
