سؤال بخصوص الواح طاقة شمسية موصولة بانفرتر

[m_khaldoun]

السلام عليكم ..

اخوتي الأكارم .. عندي الواح طاقة شمية خرج كل منها (24) فولت .. و انفرتر دخله (48 فولت) و خرجه 220 .. موصول عليه الواح الطاقة شمسية استطاعة كل منها 200 وات ..

عدد الألواح 9 .. وهذه الالواح موصوصلة بشكل تلات مجموعات على التفرع بحيث كل مجموعة منها مكونة من الواح على التسلسل .. اي ان المجموعة تعطي 72 فولت .. و تدخل على الانفرتر ..

المجموعة الان تعمل بشكل جيد .. ولكن سؤالي .. في هذه الحالة اليس عندنا ضياع كبير ؟؟ أقصد ان الانفرتر يكفيه 48 فولت للعمل .. ف لماذا ندخل عليه 72 !!
كما اعتقد .. حتما سيكون هذا الفرق بين ال48 و ال 72 سيكون على شكل ضياعات و قيمته مهدورة خلال عملية تخفيض الجهد ليلائم الانفرتر .. أليس كذلك !!
و في هذه الحالة من التوصيلات .. هل سنحصل فعلا على استطاعة كلية تعادل (200x9=1800) وات !!!

انا اعتقد ان هذا التوصيل خاطئ .. و يمكننا الاستعاضة عنه بالتوصيل المبين في الشكل التالي .. ولكن ارجو من الاخوة الاكارم ذوي الخبرة في هذا المجال .. نصحي .. فانا محتار بين ما وجدته من توصيلات للشركة التي قامت بعملية تركيب الالواح و بين ما انا مقتنع به .. علماً انني لا استطيع التواصل حاليا مع الشركة المركبة .. لذلك احتاج إلى مشورتكم اخوتي ..

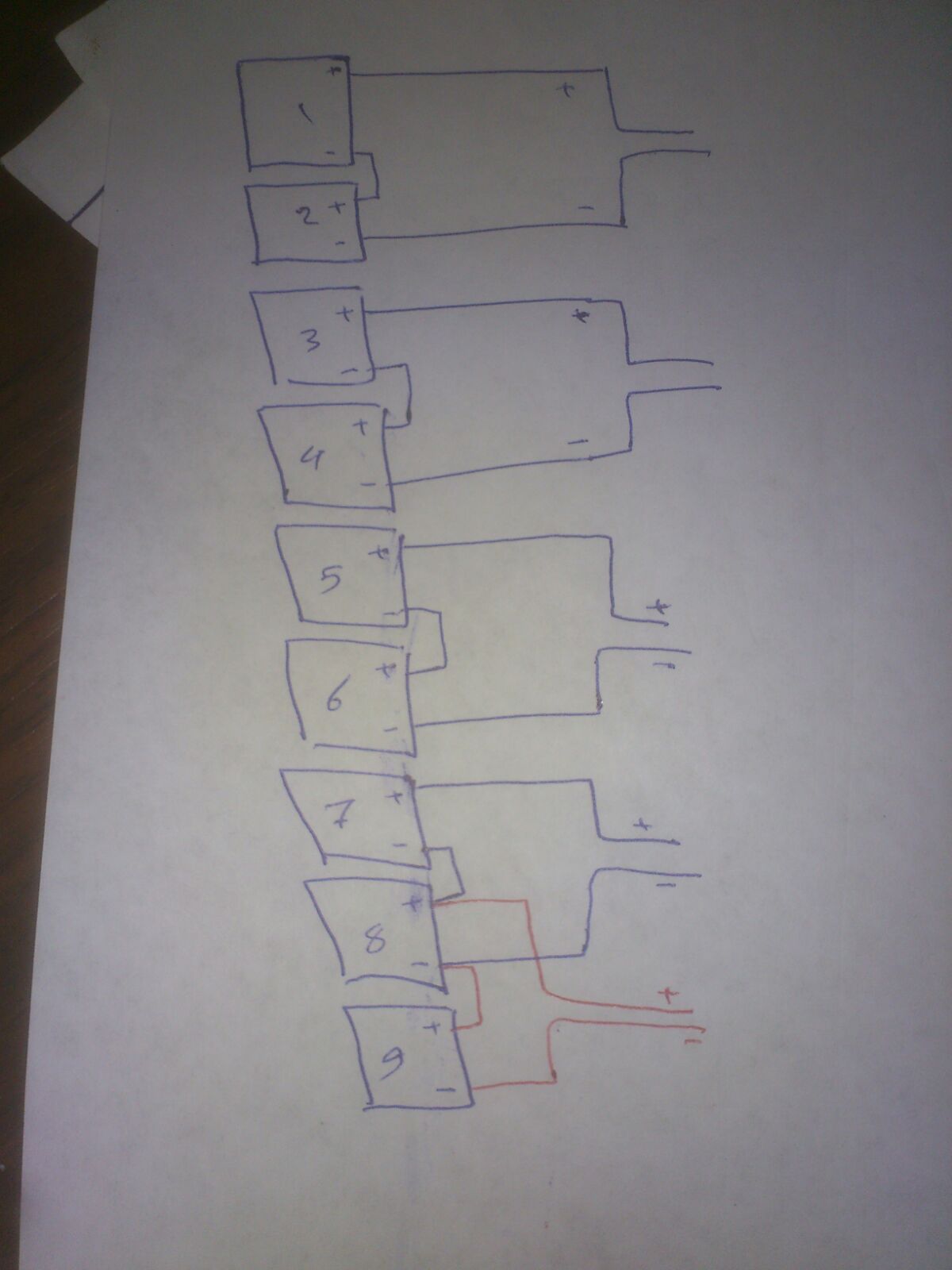

هذه صورة التوصيلات التي اقترحها:

[abdoelrefaiy]

السلام عليكم و رحمه الله و بركاته

اعتقد اخى الكريم ان فكرتك سليمه وافضل من توصيل الشركه

ولكن لكى نشحن بطاريه 48 فولت يجب ان يكون الجهد او الفولت اعلى قليلا

(52فولت مثلا) لكى نحصل على شحن تام

اما 72 فولت فاعتقد انه يتلف البطاريات ذات ال48 فولت

و عموما فى انتظار راى اساتذتنا

والسلام عليكم و رحمه الله و بركاته

[Omar Mekkawy]

سلام عليكم

بالنسبة للوح الطاقة الشمسية الواحد خرجه 24 فولت هل هذا صحيح ؟
راح أحاول أرسملك المجموعة بس بعد ما تجاوب السؤال

تقوم بتركيب كل إثنان منهم على التوالي فيعطيك 48 فولت
بعد ذلك توصل هذه المجموعات جميعاً على التوازي عشان تعطيك تيار أكبر

[assed]

السلام عليكم
أخ خلدون ليس كل ماتعتقده صحيح ! فهل تعتقد ان شركة مصممة للطاقة الشمسية تعمل دائرة وفيها هدر للطاقة انا لا أعتقد ذالك .
ولاكن انت قمت بفحص خرج الالواح في وقت تكون الشمس في ذروتها ((وقت الضهيرة مثلاً) وهنا يكون خرج الالواح في قمته . قم بفحص الخرج وقت العصر ستلاحظ فرق في قراءة الخرج . او في وقت نصف غائم . او عندما لاتكون الشمس عمودية عند الشروق
هذه حسابات وضعتها الشركة في عين الاعتبار .
اما بالنسبة لفرق الجهد بين البطارية والالواح انت تراه كبير 72 والبطارية 48 فعلاً فرق كبير والشركة المصنعة ايضاً تعرف هذا ولاكنها وضعت حلول بوحدة السيطرة الموجودة داخل الشاحن بحيث تقوم بتقطيع الجهد المناسب للبطارية . عندما تكون الشمس عمودية على الالواح تعمل على الخفض الجهد وعند الشروق او الغروب تلقائياً ينخفض الجهد الى ال 60 فولت او اقل
.................. فهذا الجهد الزائد هوة لديمومة العمل وخزن اكبر طاقة شمسية في اي وقت ...................................


والله اعلم

[m_khaldoun]

المشاركة الأصلية كتبت بواسطة Omar Mekkawy

سلام عليكم

بالنسبة للوح الطاقة الشمسية الواحد خرجه 24 فولت هل هذا صحيح ؟
راح أحاول أرسملك المجموعة بس بعد ما تجاوب السؤال

تقوم بتركيب كل إثنان منهم على التوالي فيعطيك 48 فولت
بعد ذلك توصل هذه المجموعات جميعاً على التوازي عشان تعطيك تيار أكبر

نعم .. خرج الواحد 24 فولت .. و هذا ما فعلته انا حسب ما هو موضح بالرسم .. هل توصيلي صحيح .!!!

[m_khaldoun]

المشاركة الأصلية كتبت بواسطة assed

السلام عليكم
أخ خلدون ليس كل ماتعتقده صحيح ! فهل تعتقد ان شركة مصممة للطاقة الشمسية تعمل دائرة وفيها هدر للطاقة انا لا أعتقد ذالك .
ولاكن انت قمت بفحص خرج الالواح في وقت تكون الشمس في ذروتها ((وقت الضهيرة مثلاً) وهنا يكون خرج الالواح في قمته . قم بفحص الخرج وقت العصر ستلاحظ فرق في قراءة الخرج . او في وقت نصف غائم . او عندما لاتكون الشمس عمودية عند الشروق
هذه حسابات وضعتها الشركة في عين الاعتبار .
اما بالنسبة لفرق الجهد بين البطارية والالواح انت تراه كبير 72 والبطارية 48 فعلاً فرق كبير والشركة المصنعة ايضاً تعرف هذا ولاكنها وضعت حلول بوحدة السيطرة الموجودة داخل الشاحن بحيث تقوم بتقطيع الجهد المناسب للبطارية . عندما تكون الشمس عمودية على الالواح تعمل على الخفض الجهد وعند الشروق او الغروب تلقائياً ينخفض الجهد الى ال 60 فولت او اقل
.................. فهذا الجهد الزائد هوة لديمومة العمل وخزن اكبر طاقة شمسية في اي وقت ...................................


والله اعلم

أخي Assed .. الشركة الصانعة للالواح لم تحدد عدد الالواح الواجب وصلها معا .. كما انها مختلفة تماماً عن الشركة المنتجة للانفرتر .. و لكن انا ذكرت كلمة ( الشركة التي قامت بتركيب الالواح) و هي شركة تجارية بحتة لديهم مهندس كهرباء مشرف على عملية التوصيلات .. وقد قدر ان المنزل بحاجة ل تسع الواح طاقة شمسية .. و هو من اشرف على توصيلها .. ولذلك انا غير مقتنع بتوصيلاته ..

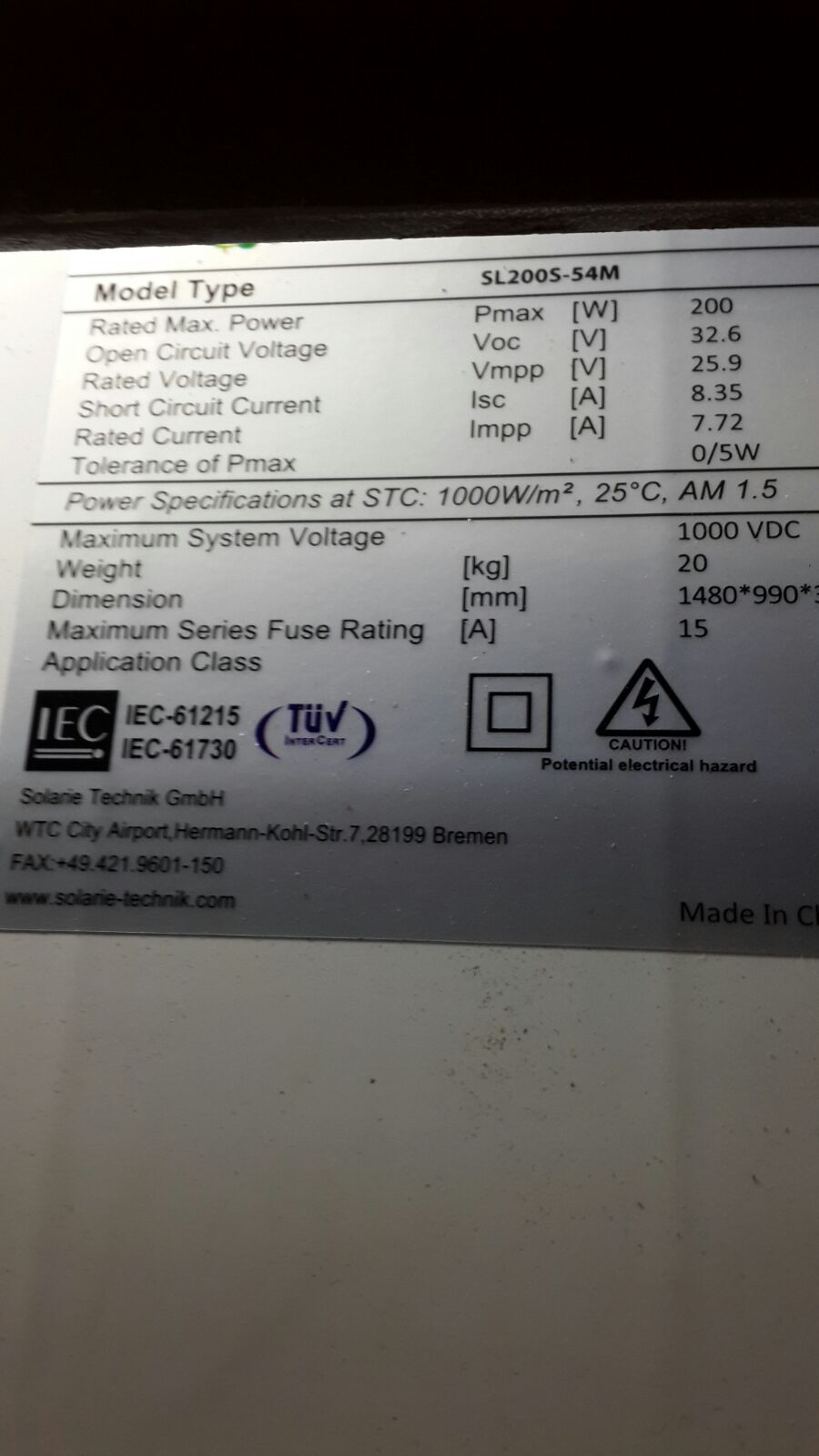

اما بالنسبة لخرج الألواح .. ف هذا ما كتب عليها بالنسبة للمعطيات .. وفعلا القراءة الفعلية التي حصلت عليها لم تكن خارج هذه القيم :

[عادل النوبي]

اعتقد ما في الصورة المقترحة هو صحيح في حالة منظم الشحن PWM
اما اذا كان منظم الشحن من النوع MPPT فان توصيل الكهربائي التابع للشركة هو الصحيح

[m_khaldoun]

المشاركة الأصلية كتبت بواسطة عادل النوبي

اعتقد ما في الصورة المقترحة هو صحيح في حالة منظم الشحن PWM
اما اذا كان منظم الشحن من النوع MPPT فان توصيل الكهربائي التابع للشركة هو الصحيح

أخي عادل ما هو الـ MPPT !! صراحة قرأت في كتالوك الانفرتر هذا التعبير إلا أنني لم افهم معناه .. ولا يوجد اي شرح عنه .. و لكني اعتقد ان تنظيم الشح نيتم من خلال الـ (MPPT) لأن الكتالوك يحوي على هذا الرمز و لا يوجد به ما يشير إلى PWM.
