اقتباس:
المشاركة الأصلية كتبت بواسطة محمد ع يسى
بارك الله فيك أخي.
لم أفهم ماذا تقصد بنبضة واحدة على البوابة بالطرف السالب؟
هل تقصد نبضة سالبة على البوابة؟
النبضة السالبة لا تطفئ الثايرستور ولكن تساعده على الإطفاء عندما يقترب من أحد طرق إطفائه.
يعني مثلا عندما يقل التيار المار فيه يمكن لنبضة سالبة على البوابة أن تساعده على الإطفاء.
مثال آخر إذا سلطنا عليه تيار كان مترددا ثم تم توحيده ولم ينعم فينبغي أن يطفئ لكن هناك ثايرستورات بطيئة الفتح والغلق لا يكفيها هذا الزمن للإطفاء فبإشارة سالبة على البوابة نساعد الثايرستور على الإطفاء.
لكن في حالة مرور تيار كافي في الثايرستور وتوفر جميع شروط البقاء موصلا حينئذ لا يمكن إطفاءه بإشارة سالبة على البوابة.
أنت تقول أنك تريد إطفاءه بالاتصال.. هذا يعني أنك ستوفر هاتف آخر ليقوم بعملية الإطفاء... هل فهمي صحيح؟
|
الثايرستور اثناء فحصي له بالافوميتر اذا اعطيته نبضه بموجب الافوميتر يمرر بين الانود والكاثود ويبقى مستمر على هذه الحالة حتى اعطيه نبضه بطرف الافوميتر السالب ثم ينطفيء، وكنت اتوقع انه في هذه الدائرة يعمل بنفس حالة الفحص.
لكن من كلامك يبدو بأن طبيعة عملة مختلفه.
وفهمك صحيح، وربي يزيدك ويبارك فيك
و انا احاول التحكم بجهاز عن بعد، بدائرة سهلة وتكلفة اقل وكفاءة عالية وبدون Ic
اريد اطفاء الجهاز بنفس الهاتف ان امكن، ولا مانع ان اضيف هاتف اخر.
وأحيي حضورك ومتابعتك

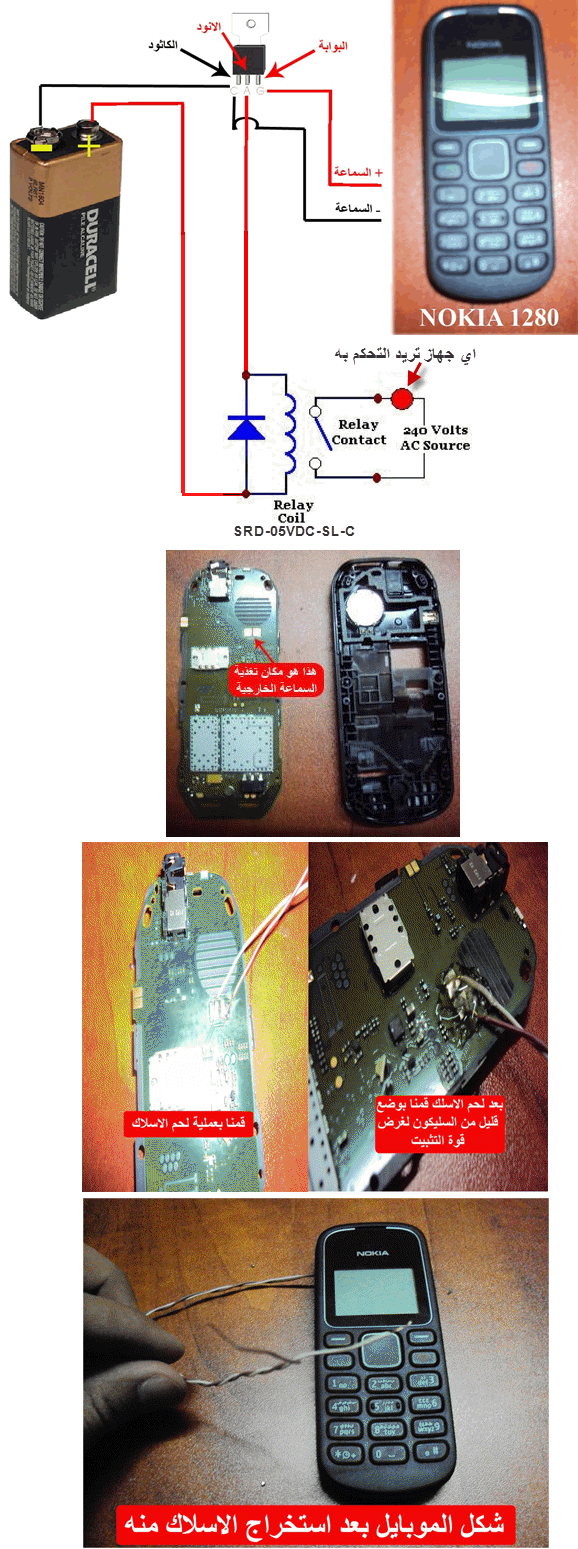

مناقشة: وبالصور: التحكم بأي جهاز بعنصر واحد فقط(ثايرستور)
