[oussamacriss]

سلام عليكم لدي مشروع تخرج اربد مساعدة في تعريف العنصر ومبدا عمله واهميته باللغة العربية وشكرا لكم

[عريبى محمود]

السلام عليكم ورحمة الله وبركاته
اخى الكريم

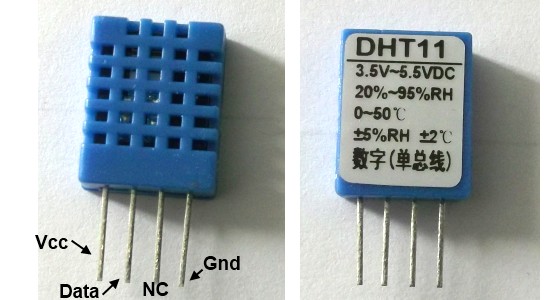

صـــــــورة العنصـــر



قياس الحرارة و الرطوبة Temperature and Humidity عن طريق الحساس DHT11

معلومات عـــن هـــذا العنصـــر
-------------
هــــذا العنصـــر مكون من 4 اطـــراف يتم استخدام 3 اطراف فقط منه ...طــرف للموجب وهى الرجل رقم 1 ........والطرف السالب يتم توصيله بالرجل رقم 4 .....وطرف المعلومات الصادرة والواردة من والى الميكرو طرف 2..... الطرف رقم 3 لا يســتخدم

المواصـــفات الكهربيــة
يعمـــل على جهد يتراوح ما بين 3.5 الى 5.5 فولت
يستهلك 3. مللى فولت فى حالة الاستخدام ... 60 ميكرو امبير فى حالة الاستعداد
الدورة الزمنية للحساس اى مابين ارسال واستقبال المعلومة اكثر من 2 ثانية
دقــة هذا الحســاس عند درجة حرارة 25 درجة يصــل الى 5%


الحرارة من أهم أنواع الطاقة المعروفــــــة وتقاس الحرارة بثلاثة وحدات عالمية

1: الكلفن Kelvin ويرمز له بالرمز (K). سميت بهذا الاسم نسبة إلى الفيزيائي والمهندس البريطاني اللورد كلفن

2: السيلسيوس Celsius ويرمز لها بالرمز (C°) مقياس مئوي

3: الفهرنهايت Fahrenheit ويرمز له بالرمز (F) سمي باسم منشئه العالم الفيزيائي الألماني دانيال غابرييل


الرطوبة النسبية: تعرف الرطوبة النسبية بأنها النسبة بين ضغط بخار الماء الفعلي لعينة من الهواء وضغط بخار الإشباع على درجة حرارة معينة. وتقاس بوحدة R.H

والرطوبة النسبية مؤشر لقرب أو بعد الهواء عن الإشباع فالهواء الذي رطوبته النسبية تساوي 90% هو أقرب إلى الإشباع من الهواء الذي رطوبته النسبية 50%

والحساس DHT11 خاص باستشعار درجة الحرارة والرطوبة ذو خرج رقمي و يتضمن الحساس دائرة مبدل A/D لتحويل القيم التماثلية لقيم رقمية وخلية لاستشعار الرطوبة

مبدأ عمل الحساس DHT11

في البداية يرسل المتحكم نبضة بدء للحساس لينقله من وضع الأستعداد إلى وضع التشغيل و بعد اكتمال وصول النبضه إلى الحساس و استجابته لهذه النبضة عن طريق المتحكم الموجود داخل الحساس حيث يرسل اشارة تضم 40Bit تضم اشارات الحرارة و الرطوبة و من ثم يستقبلها المتحكم الذي يقوم بدوره بمعالجتها و إظهار النتائج.
ويستخدم هذا الحساس تقنية الخط الواحد بمعنى يكون طرف مشترك في الاستقبال و الارسال وهو الرجل رقم 2
مما يعني أن الحساس سيكون موصول مع المتحكم بمنفذ واحد سوف يعمل كمدخل و مخرج



مع تحياتى

[eng.easy.elect]

انا افضل dht22 على dht11
و هو موضح في الصورة


بالنسبة للdht11 يمكنك الاعتماد على الموضوع الاخ zoro39

http://www.qariya.info/vb/showthread.php?t=174639


هذا كود ميكورسي للdht22

// LCD module connections
sbit LCD_RS at LATD2_bit;
sbit LCD_EN at LATD3_bit;
sbit LCD_D4 at LATD4_bit;
sbit LCD_D5 at LATD5_bit;
sbit LCD_D6 at LATD6_bit;
sbit LCD_D7 at LATD7_bit;

sbit LCD_RS_Direction at TRISD2_bit;
sbit LCD_EN_Direction at TRISD3_bit;
sbit LCD_D4_Direction at TRISD4_bit;
sbit LCD_D5_Direction at TRISD5_bit;
sbit LCD_D6_Direction at TRISD6_bit;
sbit LCD_D7_Direction at TRISD7_bit;
// End LCD module connections
// AM2302 module connections
sbit AM2302_Bus_In at Ra0_bit;
sbit AM2302_Bus_Out at Ra0_bit;
sbit AM2302_Bus_Direction at TRISA0_bit;
// END AM2302 module connections

char AM2302_Data[5] = {0, 0, 0, 0, 0};
unsigned humidity = 0, temperature = 0;

//Get Sensor values
char AM2302_Read(unsigned *humidity, unsigned *temperature) {
  char i = 0, j = 1;
  char timeout = 0;
  char sensor_byte;
  AM2302_Bus_Out = 0;
  delay_ms(100);

  AM2302_Bus_Direction = 1;                         //Set AM2302_Bus as input
  AM2302_Bus_Direction = 0;                         //Set AM2302_Bus as output
  AM2302_Bus_Out = 1;                               //Set AM2302_Bus HIGH for 100 milliseconds
  Delay_ms(100);                                    //Delay 100ms
  AM2302_Bus_Out = 0;                               //Host the start signal down time min: 0.8ms, typ: 1ms, max: 20ms
  Delay_ms(2);                                      //Delay 2ms
  AM2302_Bus_Out = 1;                               //Set AM2302_Bus HIGH
  AM2302_Bus_Direction = 1;                         //Set AM2302_Bus as input

  // Bus master has released time min: 20us, typ: 30us, max: 200us
  timeout = 200;
  while (AM2302_Bus_In == 1) {
    Delay_us(1);
    if (!timeout--) {
      return 1;
    } //ERROR: Sensor not responding
  }

  // AM2302 response signal min: 75us, typ: 80us, max: 85us
  while (!AM2302_Bus_In) { //response to low time
    Delay_us(85);
  }

  while (AM2302_Bus_In) {  //response to high time
    Delay_us(55);
  }

  /*
   * time in us:            min  typ  max
   * signal 0 high time:    22   26   30 (bit=0)
   * signal 1 high time:    68   70   75 (bit=1)
   * signal 0,1 down time:  48   50   55
   */

  i = 0; //get 5 byte
  for (i = 0; i < 5; i++) {
    j = 1;
    for (j = 1; j <= 8; j++) { //get 8 bits from sensor
      while (!AM2302_Bus_In) { //signal "0", "1" low time
        Delay_us(1);
      }
      Delay_us(30);
      sensor_byte <<= 1;       //add new lower byte
      if (AM2302_Bus_In) {     //if sda high after 30us => bit=1 else bit=0
        sensor_byte |= 1;
        delay_us(45);
        while (AM2302_Bus_In) {
          Delay_us(1);
        }
      }
    }
    AM2302_Data[i] = sensor_byte;
  }

  *humidity = (AM2302_Data[0] << 8) + AM2302_Data[1];
  *temperature = (AM2302_Data[2] << 8) + AM2302_Data[3];

  return 0;
}

// Process and display current value to LCD
void processValue(unsigned humidity, unsigned temperature) {
  char txt[15];
  float temp;

  LCD_Cmd(_LCD_CLEAR);
  Lcd_Cmd(_LCD_CURSOR_OFF);

  temp = humidity / 10.0;
  Lcd_Out(1,1,"Humid.:");
  sprintf(txt, "%2.1f", temp);    // Format Relative_humidity_val and store it to txt
  Lcd_Out(1,9,txt);
  Lcd_Chr(1,14,0x25);

  temp = temperature / 10.0;
  Lcd_Out(2,1,"Temp. :");
  sprintf(txt, "%2.1f", temp);    // Format Temperature and store it to txt
  Lcd_Out(2,9,txt);
  Lcd_Chr(2,13,0xB2);
  Lcd_Chr(2,14,0x43);
}

void Display_Init(){
  LCD_Init();
  LCD_Cmd(_LCD_CLEAR);
  Lcd_Cmd(_LCD_CURSOR_OFF);

  // Display string on the LCD
  Lcd_Out(1,3,"DHT22  click");
  Lcd_Out(2,3,"Demo Example");
  delay_ms(2000);
}

void main() {
  char k = 0, t;
    ADCON1=0x0F;
   CMCON=0x07;

  Display_Init();

  while (1) {
    if (AM2302_Read(&humidity, &temperature) == 0)                 // Display AM2302_Read sensor values via LCD
      processValue(humidity, temperature);                         // Display AM2302_Read sensor values via LCD
    else {
      LCD_Cmd(_LCD_CLEAR);
      Lcd_Cmd(_LCD_CURSOR_OFF);
      Lcd_Out(1,3,"Sensor not");
      Lcd_Out(2,3,"responding");
    }
    Delay_ms(2000); //Delay 2000ms
  }
}

كان الله في عونك بتوفيق والقادم أحسن
