سؤال حول تحويل اوتوماتيكي عند قطع التيار

[Fakhri Anbari]

السلام عليكم
هل يستطيع احدكم افادتي
برسم مخطط عن عمل دارة بحيث انه عندما ينقط التيار الكهربائي تشتغل مصابيح الطوارئ ( الليدات ) الموصولة على بطارية ١٢ فولت تلقائيا

[alovea1000000]

ابسط طريقه
تعتمد على ريليه 220 فولت

[نعيم البديري]

في الصورة اعلاه البطارية 4.5 فولت وكذالك المحول 6 فولت يمكنك استخدام نفس الدائرة مع البطارية 12 ومحول اعلى او حتى باستخدام مكثف التخفيض بدون محول كما موجود في الكشافات
ملاحظة : R2 مابين قاعدة الترانزستور والسالب اجعلها 1K اوم في حالة استخدام 12 فولت

[Fakhri Anbari]

حسب الصورة مكتوب انه يوصل الكهرباء الرئيسية و البطارية
ولكن اين يتم توصيل اللدات

و ما اسم هذه الدارة لكي ابحث عنها

[alovea1000000]

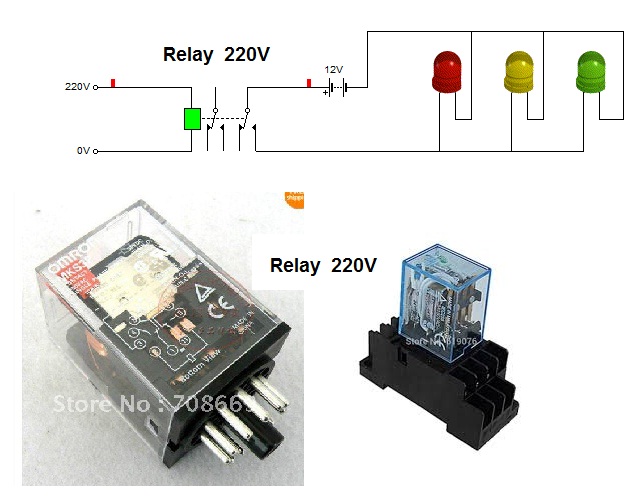

ابسط طريقه

تعتمد على ريليه 220 فولت


بس


كده[IMG][/IMG]

[mkhuzanie]

لنفس الهدف
تم عمل ريلية تعمل ع 12 فولت 10 امبير
ولكن مدخل الكهرباء 220 فولت موصل للريلية عن طريق مكثف بالتسلسل قيمته 0.47 /250فولت, وموحد جسري مربوط بين نهايتيه زينير بقيمة 12 فولت والريلية

تم التفكير سابقا بعمل دائرة كـ دائرة الشاحن الصغير حيث يقلع عند انقطاع الكهرباء
ولكن لم اجد دائرة تعمل على 12 فولت وتيار قدره 5 امبير بحيث تستشعر الكهرباء العامة عند انقطاعها تقوم بعمل وصل ؟؟
وشكرا
