ارجو المساعدة دارة موسفيت بسيطة جدا ولكن النتيجة غير متوقعة

[alhasangha]

السلام عليكم ارجو المساعدة مع العلم اني لم اتعامل مع دوائر الموسفيت من قبل

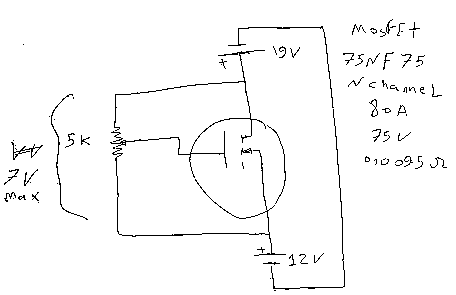

قمت بتنفيذ هذه الدارة لشحن بطارية 12 فولت من منبع 19 فولت واردت تحديد التيار على 2 امبير وهذا ما توقعت ان تحققه لي خصائص الموسفيت
https://www.dropbox.com/s/mglnvvorna...2436.jpeg?dl=0
لكن النتيجة كانت انه عند بدء تشغيل الدارة ومعايرة المقاومة المتغيرة ومراقبة التيار تبدو الدارة نجحت ولكن ما هي ال بضع ثواني حتى يبدأ الترانزستور بالسخونة فيزداد التيار فتزداد السخونة فيزداد التيار تباعا (يبلغ التيار 3 امبير في اقل من 20 ثانية ) وهذا في حال عايرتها على 700 ميلي امبير..
وتبلغ حرارة الموسفيت درجة عالية جدا ..
قمت بتنفيذ الدارة مرتين ونفس النتيجة فأين النقطة التي لم انتبه لها ؟
الف شكر على المساعدة

[ماجد عباس محمد]

أخى

هذا طبيعى فالموسفيت ليس مصدر تيار ثابت فالتيار يعتمد على gm وهى علاقة التيار بفولد الدخول وهى تتأثر بالحرارة
أيضا أكيد لم تستخدم مبرد
يمكنك استخدام LM317 كمثبت للتيار

[alhasangha]

المشاركة الأصلية كتبت بواسطة ماجد عباس محمد

أخى

هذا طبيعى فالموسفيت ليس مصدر تيار ثابت فالتيار يعتمد على gm وهى علاقة التيار بفولد الدخول وهى تتأثر بالحرارة
أيضا أكيد لم تستخدم مبرد
يمكنك استخدام LM317 كمثبت للتيار

استاذنا العظيم اولا شكرا لردك الكريم.
لم افهم كيف انه ليس مصدر تيار ثابت؟
اليست فكرة قناة الموسفت الاصلية هي محدد تيار ؟
عندي كل من vds و vgs
ثابتة تقريبا (على الاقل خلال مدة التجربة )
لم افترض ان تنشأ هذه المتتالية الانهيارية بهذا الشكل السريع... وكنت ماأزال اجرب فلم اصل الى خطوة تركيب المبرد علما اني ركبته بعد التجربة الثانية ولكن الترانستور لم يعمل ابدا ..اعتقد كان الاوان قد فات
كيف ساستخدم lm 317 كمحدد تيار ؟
وانا احتاج تيار حوالي 2500 ميلي امبير..
هل تستطيع افادتي بترانزستورات npn تتحمل 5 امبير لاعود للbjt واترك الموسفت بحاله لقضية اخرى ..
الف شكر لك

[ماجد عباس محمد]

المشاركة الأصلية كتبت بواسطة alhasangha

استاذنا العظيم اولا شكرا لردك الكريم.
لم افهم كيف انه ليس مصدر تيار ثابت؟
اليست فكرة قناة الموسفت الاصلية هي محدد تيار ؟
عندي كل من vds و vgs
ثابتة تقريبا (على الاقل خلال مدة التجربة )

هذا يعنى مقاومة Rds ثابتة و متى كانت المقاومة مثبت تيار؟

لم افترض ان تنشأ هذه المتتالية الانهيارية بهذا الشكل السريع...

هذه ظاهرة أشباه الموصلات المعروفة باسم Thermal runaway
أن يسخن بسبب التيار فتتغير فروق جهد التشغيل الداخلية فيزداد التيار فيسخن أكثر و هكذا حتى يدمر نفسه

وكنت ماأزال اجرب فلم اصل الى خطوة تركيب المبرد علما اني ركبته بعد التجربة الثانية ولكن الترانستور لم يعمل ابدا ..اعتقد كان الاوان قد فات

اكتب Constant Current Suorce فى جوجل ستجد الآف الدوائر ليس بينها موسفيت

كيف ساستخدم lm 317 كمحدد تيار ؟

مشروح فى الداتا شيت و فى السلسلة هنا
http://www.qariya.info/vb/showthread...=170152&page=9
المشاركة 70 و 71

وانا احتاج تيار حوالي 2500 ميلي امبير..

استخدم LM350 تعطى حتى 3 أمبير و هذه المتكاملات افضل بكثير من الترانزيستور لكم الحماية المبنية بداخلها

هل تستطيع افادتي بترانزستورات npn تتحمل 5 امبير لاعود للbjt واترك الموسفت بحاله لقضية اخرى ..
الف شكر لك

2N3055 يتحمل أكثر

[alhasangha]

الف شكر لك استاذنا الكبير
