استقرار عمل الميكروكنترولر وحمايتة من الضوضاء ..
السلام عليكم ورحمه الله وبركاته  اخوانى ... كثير منا يصمم دوائر مساعدة للميكروكنترولر .. ويتم استخدام الكثير من القطع الإلكترونيه مع البيك .. مثل الترنزوسترات والريلهات واليدات والمقومات و الأبتوكبلر ... والسوتشات .. وحساسات الضوء .. ألخ .. وبنكتب البرنامج ونفعل ما نشاء فى التحكم فى ارجل الميكروكنترولر ... ونكون سعداء جداااا بهذا البيك فهو يسهل علينا كثيراااا ونفعل به ما نشاء فقط بكتابه بعض السطور على الحاسب الشخصى ونترجم هذة السطور أو البرنامج الى ملف هيكس لكى يفهمه الميكرو ويبدأ بتنفيذ الأوامر والتعليمات المكتوبه فى البرنامج ..  ونقوم بمحكاة البرنامج ونكون سعداء جدااااا ونقول .. أخيراااااا اصبحت مبرمج ناجح .. وبعد ذالك نقوم بتنفيذ الدائرة الإلكترونه ووضع المقومات والريلهات والعناصر الإلكترونيه .. التى سوف يتحكم فيها الميكرو .. ونأتى الأن للحظه الجد واختبار البرنامج على الأله أو الشئ الذى صممة من اجله ... ويبدأ الميكرو بتنفيذ الأوامر بشكل طبيعى جدااا وصحيح .. وفجأة قام أحد العمال بتشغيل محرك .. أو جهاز حسى قريب من دائرة الميكروكنترولر .. وتبدأ المشاكل .. ونلاحظ أن الميكرو يقوم بتنفيذ الأوامر بشكل ذاتى غير مرغوب فيه .. كيف هذا ماذا يحدث الميكرو يقوم بتنفيذ الأوامر بدون الضغط على المفاتيح المخصصه فى البرمجه للقيام بهذة الوظيفه ... ونكتشف أن الأجهزه الحسيه التى تعمل بجوار الميكرو .. أو المتصله على نفس خط الجهد المغذى للميكرو .. فيكون العدو الأول للميكرو كنترولر ... هى الضوضاء .. نعم هى ... الضوضاء   كيف يتم التخلص من الضوضاء وحمايه الميكرو من هذه الضوضاء ...؟؟؟؟؟؟؟ هذه هى قصتى مع الميكروكنترولر .. وللأسف لا اجد حل للقضاء على .. الضوضاء المحيطه بالميكروكنترولر.. أرجو المساعده .. من كل السادة المشرفين والأعضاء فعلا هذه المشكله تواجه الكثير منا ياريت يكون هناك حل .. وياريت تفسير علمى للذى يحدس للميكرو بسبب الضوضاء .. أسف على الإطاله فى الموضوع وتحياتى لكم اخوانى التعديل الأخير تم بواسطة : عبدالله حجازى بتاريخ 11-02-2016 الساعة 03:32 AM |
| احصائية الشكر والاعجاب - 1 شكراً, 0 عدم اعجاب, 1 اعجاب |
حسن هادي محمود ( شكر العضو على هذه المشاركة )
حسن هادي محمود ( أعجبته المشاركة )
|
|
|
| اعلانات |
|
|||||
|
|
| احصائية الشكر والاعجاب - 3 شكراً, 0 عدم اعجاب, 3 اعجاب |
|
|
| اعلانات اضافية ( قم بتسجيل الدخول لاخفائها ) | |||
|
|
|
||||||
|
التعديل الأخير تم بواسطة : حسن هادي محمود بتاريخ 11-02-2016 الساعة 07:22 AM |
| احصائية الشكر والاعجاب - 1 شكراً, 0 عدم اعجاب, 1 اعجاب |
|
عبدالله حجازى ( شكر العضو على هذه المشاركة )
عبدالله حجازى ( أعجبته المشاركة )
|
|
|
|
|||||
|
|
| احصائية الشكر والاعجاب - 1 شكراً, 0 عدم اعجاب, 0 اعجاب |
|
عبدالله حجازى ( شكر العضو على هذه المشاركة )
|
|
|
|
||||||
السلام عليكم ورحمة الله وبركاته اخى الكريم عبد الله هى حاجة بسيطه جدا والتجربـــة خير برهان اجعـــل كل الاطراف الغير مستخدمه فى البيك ( حتى ولو كان طرف واحــــد ) عند برمجة الاطراف خــــــــــرج فقط تحياتـــى لك  |
| احصائية الشكر والاعجاب - 1 شكراً, 0 عدم اعجاب, 1 اعجاب |
|
عبدالله حجازى ( شكر العضو على هذه المشاركة )
عبدالله حجازى ( أعجبته المشاركة )
|
|
|
|
||||||
|
اللهم انفعنا بما علمتنا وعلمنا ما ينفعنا وزدنا علما
|
|
||||||
|

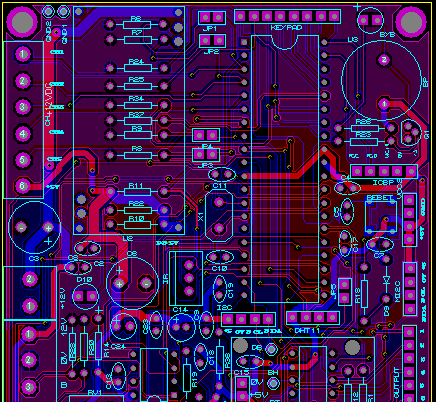

السلام عليكم اخي حمل مخطط لوحه تعليميه من شركه مايكروشيب easypic v7 http://www.mikroe.com/easypic/ لانها سوف تفيدك كثيرا في تصميم PCB مثلا بالنسبه الي احاول عند تصميم PCB ذو طبقتين مثلا وهو املا كل طبقه بالنحاس ومع ربطهما الى GND وقد ذكرت لك ذلك مهم في الامر وهو تحاول يكون مايكرو وكرستاله ضمن هذه منطقه دعني اراويك صوره توضيحيه  لاتنسى اخي تنزل مخططات وتلاحظ التصميم وايضا حمل هذا الكتاب بعنوان Electromagnetic_Noise_Reduction_Techniques_Part_2 http://www.mediafire.com/download/mr...ues_Part_2.pdf التعديل الأخير تم بواسطة : حسن هادي محمود بتاريخ 12-02-2016 الساعة 07:37 AM |
|
||||||
|
اللهم انفعنا بما علمتنا وعلمنا ما ينفعنا وزدنا علما
السلام عليكم ورحمه الله وبركاته ... مشكور جدااا أخى الكريم الف الف شكر سيتم تجربه كل التعليمات الموجوده فى هذا الكتاب .. تحياتى لك بارك الله فيك |
