استفسار حول متكامله uln2803

[حسن هادي محمود]

السلام عليكم

عندي تصميم مبين بالصورتين حيث تشير الاولى الى استخدام PC817 والثانيه بأستخدام ULN2803
حيث اشارات هي تمثل سويجات قد تكون من مصادر مختلفه اقصد من limit switch او من طوافات او .....
بالطبع راح اتعامل ويه 12 فولت وبتالي مره استخدمت PC817 لعزل و لتحويل 12 فولت الى 5 فولت لكي تربط فيما بعد بمايكروكنترولر

ومره استخدمت ULN2803 بدلا من PC817 وذلك لغرض تقليل من مواد الدائره ولكون هذه متكامله تحتوي على ترانزستورات و مقاومات داخليه وايضا بأمكان تحويل 12 فولت الى 5 فولت

برأيكم ايهما الافضل
وايضا هل يمكن ربط 12 فولت مباشره الى مدخل uln2803 بدون حاجه للمقاومات خارجيه

صور

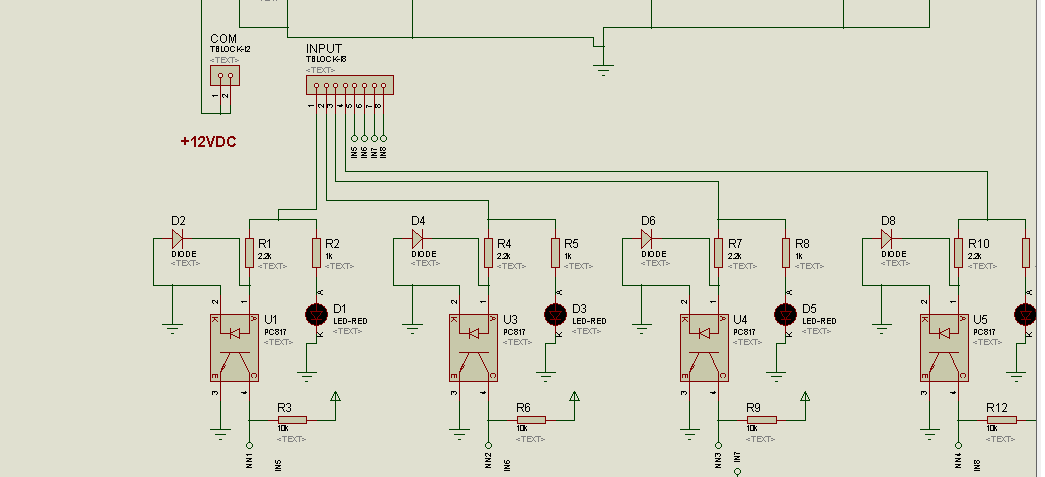

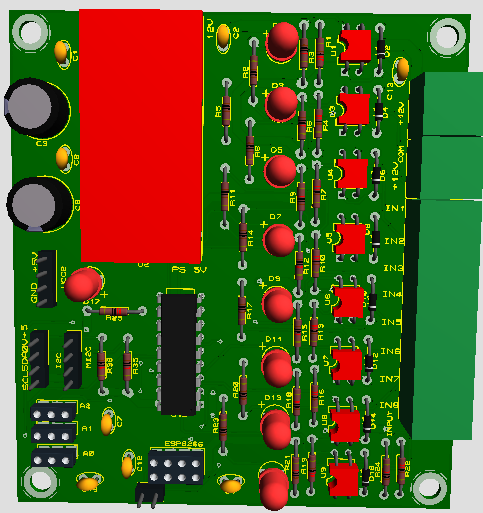

بأستخدام PC817

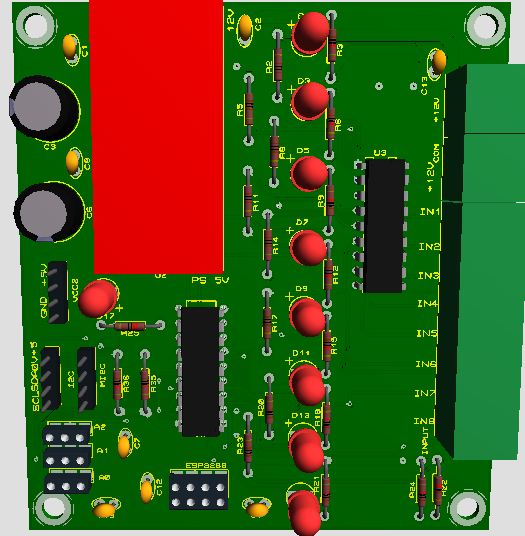

بأستخدام ULN2803


تحياتي

[ماجد عباس محمد]

المشاركة الأصلية كتبت بواسطة حسن هادي محمود

السلام عليكم

عندي تصميم مبين بالصورتين حيث تشير الاولى الى استخدام PC817 والثانيه بأستخدام ULN2803
حيث اشارات هي تمثل سويجات قد تكون من مصادر مختلفه اقصد من limit switch او من طوافات او .....
بالطبع راح اتعامل ويه 12 فولت وبتالي مره استخدمت PC817 لعزل و لتحويل 12 فولت الى 5 فولت لكي تربط فيما بعد بمايكروكنترولر

ومره استخدمت ULN2803 بدلا من PC817 وذلك لغرض تقليل من مواد الدائره ولكون هذه متكامله تحتوي على ترانزستورات و مقاومات داخليه وايضا بأمكان تحويل 12 فولت الى 5 فولت

برأيكم ايهما الافضل
وايضا هل يمكن ربط 12 فولت مباشره الى مدخل uln2803 بدون حاجه للمقاومات خارجيه
تحياتي

الإوبتو افضل من حيث عزل الأرضى فيكون أرضى دائرة الحساس غير متصل بدارة الميكرو
اما uln2803 فهى توفر تحويل الإشارة مع توفير تيار كافى
لو الحساسات المتصلة بالدخول لها مصدر تغذية مستقل و أسلاكها طويلة فربما تكون الأوبتو أفضل للحد من تأثير الأرضى المشترك

[حسن هادي محمود]

المشاركة الأصلية كتبت بواسطة ماجد عباس محمد

الإوبتو افضل من حيث عزل الأرضى فيكون أرضى دائرة الحساس غير متصل بدارة الميكرو
اما uln2803 فهى توفر تحويل الإشارة مع توفير تيار كافى
لو الحساسات المتصلة بالدخول لها مصدر تغذية مستقل و أسلاكها طويلة فربما تكون الأوبتو أفضل للحد من تأثير الأرضى المشترك

استاذي العزيز شكرا لك على الرد

الارضي في جميع الاحوال هو مشترك لاني فقط اجعل مشترك هو 12 فولت لاحظ الصوره



وايضا ماذا بخصوص ربط مقاومات خارجيه للمتكامله uln2803

[ماجد عباس محمد]

الدايودات 2،4،6،8 على مدخل الأوبتو لا لزوم لها إلا لو كان الدخول عرضه لأن يكون سالب
بالنسبة للمتكاملة ULN فهى مجموعة من الترانزستورات و مقاومات القاعدة لها مع دايودات متصله بمصدر التغذية لتغنى عن وضع بديلا لها مع الريلايات و ما شابه ليس إلا و يمكنك التعامل معها بإعتبارها ترانزستورات الأوبتو
