سؤال حول دارة التغذية باستخدام المتسعة

xx512 · 14-02-2016, 04:22 PM

السلام عليكم

سؤال للعمالقة الي موجودين هون

بالنسبة للدارت التغذية باستخدام المتسعات كتير حبيتا لانو بسيطة وخفيفة وسهلة التطبيق

عن طريق موقع اخر عرفت القوانين الي لازم استخجام لحساب قيمة المتسعة

المشكلة مو هون المشكلة انه في طرق كثيرة لتنفيذ هذه الدارة مث وضع ديود زينر او مثبت جهد وغيرها الي لفتي نظري هو في دارة كانت تستخدم ترانزيستور مربوط على قاعدته الفكرة مجربة ومدح منها البعض \...لا اريد ان اطبقها حتى ولو كانت ناجحها ولكن اريد ان افهمها بشكل جيد قبل التطبيق ...

واذا بالامكان تعطوني افضل طريقة ومجربة ..لتنفيذ دارة تغذية باستخدام المتسعة وليكن جهد الخرج مثلا 12 فولت
اريدها ان تكون مضمونة ومجربة لاعتمدها ببعض الدارت البسيطة التي استخدمها كهاوي
والف شكر اخواني وجزاكم الله عنا كل خير

محمد ع يسى · 14-02-2016, 06:33 PM

السلام عليكم ورحمة الله وبركاته.
دائرة التثبيت الأفضل تكون حسب الاستخدام الذي تريد.
وأما عن شرح دائرة التثبيت باستخدام ترانزستور وزينر التي سألت عنها فهذا موضوع يطول شرحه.. يطول جدا.

xx512 · 14-02-2016, 09:45 PM

لا اريد شرح مطول فقط الفكرة من مثل هذه التوصيلات بعد اذنك

xx512 · 15-02-2016, 12:18 PM

يا اخواني ماتعودنا عليكم تتاخرو ياريت تردو علي

محمد ع يسى · 15-02-2016, 01:14 PM

السلام عليكم ورحنة الله وبركاته.
الأستاذ ماجد شرح بالتفصيل مميزات وعيوب كل طريقة لتثبيت الجهد في موضوع شرح الدوائر الإلكترنية وتصميمها.
ولكن سأعطيك نبذة عن الطريقة التي سألت عنها وهي التثبيت باستخدام زينر مع ترانزستور.

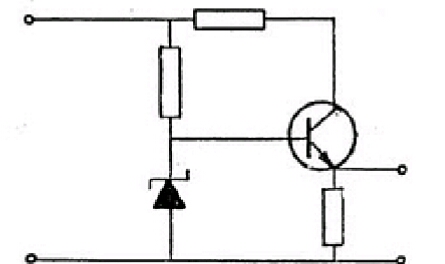

تكون الدائرة كما بالوصف:
ارسم ترانزستور pnp.
ضع الزينر بين القاعدة والأرضي واجعل الزينر في حالة التوصيل العكسي.. يعني السهم ناحية فوق.
ضع مقاومة الزينر بين القاعدة والجهد الموجب.
ضع مقاومة قيمتها صغيرة بين المجمع والموجب.
الخرج تأخذه بين الأرضي والمشع.
ومعذرة على الوصف بدون صورة.
إذا أراد الحمل أن يستهلك المزيد من الأمبير ينبغي أن يقل جهد المشع.. مما يؤدي لزيادة تيار القاعدة.. مما يؤدي لزيادة تيار المجمع الذي هو تيار الحمل.. مما يؤدي إلى توفير الأمبير اللازم للحمل دون انخفاض ملحوظ في جهد المشع.
لاحظ أن جهد المشع يساوي جهد الزينر ناقص 0.6 فولت أو 0.7 فولت.
لو كانت بيتا لهذا الترانزستور تساوي مائة مثلا فهذا يعني أنه لو كان الحمل الآن يستهلك واحد أمبير فإن تيار القاعدة الآن 0.01 أمبير.
وإن كنت تخطط لأن يكون أقصى أمبير للخرج واحد أمبير فهذا يعني أنك ستخطط لمرور 0.01 أمبير في الزينر في حالة عدم وجود حمل... وعندما تحمل على الخرج فإن تيار القاعدة يأخذ من التيار المار في الزينر حتى يصل تيار الزينر لصفر أمبير عندما يصل تيار القاعدة ل0.01 أمبير وذلك يحدث عندما يصل تيار الحمل لواحد أمبير.
تمتاز هذه الدائرة بضياع 0.01 أمبير فقط في حالة عدم التحميل بالنسبة للمثال الذي ذكرته الآن... بينما في دائرة التثبيت باستخدام الزينر فقط فإنه لو كان أكبر تيار تصمم له الدائرة واحد أمبير فإنه لا بد من مرور واحد أمبير في الزينر عند عدم التحميل.
وأما عن مقاومة المجمع فإنها للحماية من قصر الحمل.
ومعذرة أخي على تقصيرنا في حقك.

xx512 · 15-02-2016, 04:09 PM

شكرا كتير الك اخي العزيز على ردك علي ..

صديقي انا هاوبي وعاشق الكترونيات ..لذلك ربما لم افهم منك كثيرا كيفية ربط هذه الدارة كوني لست مهندس ..ياريت لو تكرمت علي ورسمت الدارة ويجزيك الله كل خير يارب
