اسفسار بخصوص ملفات فرايت

[xx512]

السلام عليكم


كثيرا ما ارا في بعض الدارات ملفات بهذا الشكل يقال عنها فرايت


بصراحة لا اعلم بالضبط وظيفتها وكيف تقاس وعدما اريد شرائها ماذا تسمى بالضبط

بعض الدوائر التي اجدها هنا يكون مرسوم ملف ومكتوب بجانبه مثلا 10uH

وهل يوجد تطبيق بسيط لهذه الملفات اي الاستفادة منها مثلا بدارة بسيطة

سلامي للجميع

[الزيودي]

اخي العزيز
هذه المحولات تسمى high frequency power transformer
أي محولات القدرة عالية التردد وتستخدم في دوائر القدرة power المفتاحية او التقطيع والتي تستخدم حاليا في الاجهزة الالكترونية بديلا عن دوائر القدرة القديمة التي تستخدم محولات عادية
واستخدامتها كثيرة غير دوائر القدرة مثل توفيق الممانعات بين الدوائر الالكترونية ودوائر العزل ودوائر الشحن واجهزة الانذار واجهزة الانفيرتر وشاشات التلفزيون الحديثة

[xx512]

الف شكر الك اخي العزيز لكن اريد دارة بسيطة يكون فيها من هذه الملفات لكي افهمها اكثر مثلا هناك دارة مضاعفة الجهد من12الى24 فولت اظن انه يستخدم فيها او داخل لمبات توفير الطاقة لذلك ارجو شرح وظيفته غي هذه الدارات مثلا لافهمه اكثر

[الزيودي]

السلام عليكم
اخي العزيز

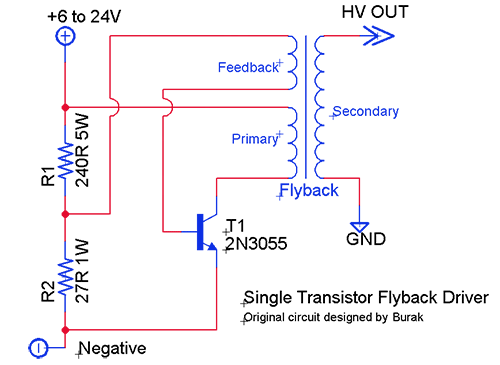

ساشرح لك عمل المحول باستخدام دائرة بسيطة " صاعق" بتوليد جهد عالي لانتاج شرارة الصعق,


كما ترى اخي الدائرة بسيطة للغاية وفعالة ايضا
الجهد المطبق على كولكتر الترانزستور يمر من خلال ملف المحول البرايمري بمعنى" الاولي" بينما هناك مقاومتين لتجزئة الجهد ومن ثم يمر خلال ملف الفيد باك ومنه الى قاعدة الترانزستور ,
واّلية العمل عند تطيق الجهد الموجب على الدائرة يتم امرار جهد تشغيل الترانزستور عن طريق القاعدة فيتولد جهد على المحول فتخرج جهد عالي من جهه وجهد صغير من على ملف الفيد باك وهذا الجهد يعمل على اطفاء الترانزستور فيعود الترانزستور لحالة اللا عمل وتختفي الجهود المولد على المحول وخاصة جهد الاطفاء من ملف الفيد باك فيعود جهد التشغيل لقاعدة الترانزستور فيعمل من جديد وهكذا وبوتيرة ثابتة

[xx512]

شكرا اخي فهمت منك ..بعض الامور واظن وحدة قياس مثل هذ الملفات هي uH هل هذا صحيح

[mourad3d]

بارك الله فيك اخى الزيودي شرح رائع
هل عندك فكرة عن التردد المولد وكيفيه حسابه
وعن قوانين خرج المحول
على فكرة مهندس ايهاب كان شارح هذا النوع من المحولات والقوانين لكن تحتاج وقت لقراءتها

[mkhuzanie]

اصنعها بنفسك تصميم دائره SMPS من البدايه حتى النهايه PART_1

http://handsa4us.blogspot.com/2015/0...n-example.html

[Georgeos]

المشاركة الأصلية كتبت بواسطة xx512

السلام عليكم


كثيرا ما ارا في بعض الدارات ملفات بهذا الشكل يقال عنها فرايت

بصراحة لا اعلم بالضبط وظيفتها وكيف تقاس وعدما اريد شرائها ماذا تسمى بالضبط

بعض الدوائر التي اجدها هنا يكون مرسوم ملف ومكتوب بجانبه مثلا 10uH

وهل يوجد تطبيق بسيط لهذه الملفات اي الاستفادة منها مثلا بدارة بسيطة

سلامي للجميع

راجع موضوع الاستاذ ماجد عباس عن المحولات فستجد فيه الكثير من المعلومات عن هذه المحولات.
