للمهندسين الكرام دائرة مثبت الجهد المستمر 220v

[مقحمش]

السلام عليكم احبابي .. انا تعبت من هذا الموضوع بجد واحتاج دائرة بسيطة وغير معقدة لا احتاج الى بيكات ولا اي سي هناك دوائر سهلة تكون بترانزستورات ومقاومات ثابتة ومتغيرة ومكثفات و 4 ريليهات لتثبيت الجهد ل 220 فولت .. الى المهندسين ساعدوني بهذه الدائرة وما حد يعطيني موضوع قديم بالمنتدى لاني سئمت منهن .. احتاج دائرة بسيطة ومش بالضرورة تكون مليئة بالحمايات وانا شاكرا الكم .. واسف جدا ع الاطالة .. بس بتمنى تردوا ع طلبي هاد .. وسوف اقوم بتجربة الدائرة والرد عليكم .. انا لفيت الترانس وجهزته وكله تمام بس محتاج اللوحة ..

[soofeljean]

المشاركة الأصلية كتبت بواسطة مقحمش

السلام عليكم احبابي .. انا تعبت من هذا الموضوع بجد واحتاج دائرة بسيطة وغير معقدة لا احتاج الى بيكات ولا اي سي هناك دوائر سهلة تكون بترانزستورات ومقاومات ثابتة ومتغيرة ومكثفات و 4 ريليهات لتثبيت الجهد ل 220 فولت .. الى المهندسين ساعدوني بهذه الدائرة وما حد يعطيني موضوع قديم بالمنتدى لاني سئمت منهن .. احتاج دائرة بسيطة ومش بالضرورة تكون مليئة بالحمايات وانا شاكرا الكم .. واسف جدا ع الاطالة .. بس بتمنى تردوا ع طلبي هاد .. وسوف اقوم بتجربة الدائرة والرد عليكم .. انا لفيت الترانس وجهزته وكله تمام بس محتاج اللوحة ..

أخي الكريم انا انسان بسيط وجاهل ومعلوماتي الاليكترونية والكهربائية
قديمة جداً وأكثر المعلومات نسيتها بحكم سني وعدم
متابعتي لهذا العلم منذ زمن .

لكن الذي حيرني أن جهلي شديد جداً لدرجة
اني لم أفهم ماذا تريد أنت بالضبط

أنت تريد دائرة لتثبيت جهد 220 فولت
هل تقصد أن الكهرباء عندكم غير ثابتة على 220 فولت أم ماذا ؟!!!

ثانياً كيف عرفت أن الدائرة تحتاج الى 4 ريليهات ؟!!!
من الذي قال لك ذالك !!!

ثالثاً تقول انك لقيت الترانس وجهزتة
طيب ما هي مواصفات الترابس الذي لقيتة
وبماذا جهزتة ؟؟؟!!!


رابعاً كيف سيعرف الأخوة أن هذا الترانس يركب عليه 4 ريليهات ؟!!!


هل ممكن تجاوب على الأسئلة لعل بعض الخبراء هنا يساعدونك
أما أنا فأقصى مساعدة أقدمها ... هذه المشاركة فقط !1


.

[مقحمش]

اخي العزيز اولا بشكرك على ردك .. ثانيا .. صحيح المشكلة عنا مشكلة انخفاض الفولت يصل الى 140 فولت والاجهزة تعمل على 220 فاحتاج مثبت جهد او منظم جهد وانا عملت ترانس يخرج 160 فولت و180 و 200 و 220 فولت وكمان عملت خرج للدائرة 12 فولت وجربت الترانس بعد ما قست الكهرب ولقيتها 150 وطلعت ع حمل الترانس من الخرج وطلع 230 فولت لذلك انا احتاج دائرة تثبت الجهد حتى ما يطلع ع 220 فولت لو عليت الكهرباء فجأة .. وضحت فكرة 4 ريليهات حتى تعمل على فصل اتوماتيكي .. لذلك احتاج دائرة وياريت تكون بسيطة وغير معقدة .. ارجو ان تكون قد وصلتك الفكرة اخي

[نعيم البديري]

اخي العزيز // اولا طول بالك شوية كما يقال لان الامور لاتأتي بسهولة عندي بعض الملاحظات قبل ان تطلع على هذه الدائرة ..
1- لديك خطأ في عرض عنوان الموضوع لانك قلت (مثبت الجهد المستمر 220V ) والاصح المتناوب او تكتفي بالقول الجهد العمومي للكهرباء .
2- كلما تقدمت نحو العناصر الحديثة المايكرو كنترولر او الايسيات (المقارنات مثلا ) يكون الجهاز ادق وافضل لكن بالترانزستورات فقط يكون غير دقيق طبعا ..

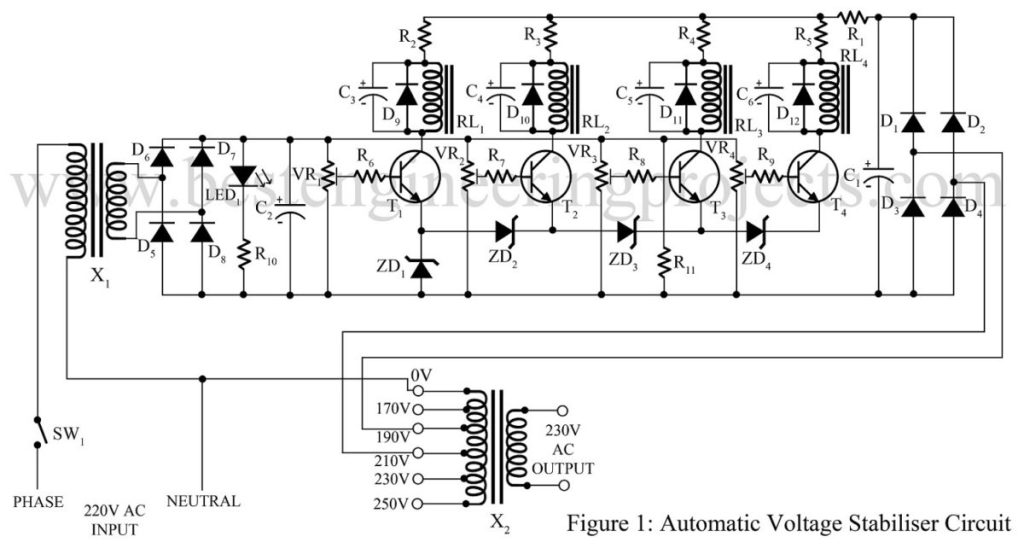

عموما في هذا الرابط دائرة منظم جهد لاربع مراحل باستخدام الترانزستورات ادرسها واي سؤال ان شاء الله نتعاون ..
http://bestengineeringprojects.com/e...liser-circuit/

[soofeljean]

الأخ مقحمش لا عذر لك الآن فلقد أتاك الأخ نعيم البدري بالدائرة المطلوبة كما ذكرت أنت وحسب طلبك بالتمام والكمال .
أنظر مشاركته وتابع الدائرة تجدها حسب طلبك بالضبط

المشاركة الأصلية كتبت بواسطة نعيم البديري

عموما في هذا الرابط دائرة منظم جهد لاربع مراحل باستخدام الترانزستورات ادرسها واي سؤال ان شاء الله نتعاون ..
http://bestengineeringprojects.com/e...liser-circuit/

Resistor (all -watt, 5% Carbon)
R1 = 4.7 Ω, 3WR2, R3 = 100 Ω,0.5W

R4, R5 = 56 Ω, 0.5W

R6 – R9 = 1 KΩ

R10 = 1 KΩ, 0.5W


VR1 – VR4 = 20 KΩ Linear
*********************************


Capacitors
C1 = 470 F/40V (Electrolytic Capacitor)C2 = 100 F/40V (Electrolytic Capacitor)

C3 – C6 = 10 F/50V (Electrolytic Capacitor)
********************************

Semiconductors
T1 – T5 = SL100 (NPN transistors)D1 – D12 = 1N4007 (Rectifier Diode)

ZD1 – ZD4 = 2V, 1 amp. Zener Diode

LED1 = Any Color LED
*******************************

Miscellaneous
X1 = 230V AC primary to 0-12V, 300mA SecondaryX2 = 230V AC primary to 0-170V, 190V,210V,230V,250V Secondary

RL1 – RL4 = 12V, 300 Ω double contact relays

SW1 = ON-OFF Switch

[hozen]

المشاركة الأصلية كتبت بواسطة soofeljean

الأخ مقحمش لا عذر لك الآن فلقد أتاك الأخ نعيم البدري بالدائرة المطلوبة كما ذكرت أنت وحسب طلبك بالتمام والكمال .
أنظر مشاركته وتابع الدائرة تجدها حسب طلبك بالضبط

Resistor (all -watt, 5% Carbon)
R1 = 4.7 Ω, 3WR2, R3 = 100 Ω,0.5W

R4, R5 = 56 Ω, 0.5W

R6 – R9 = 1 KΩ

R10 = 1 KΩ, 0.5W


VR1 – VR4 = 20 KΩ Linear
*********************************


Capacitors
C1 = 470 F/40V (Electrolytic Capacitor)C2 = 100 F/40V (Electrolytic Capacitor)

C3 – C6 = 10 F/50V (Electrolytic Capacitor)
********************************

Semiconductors
T1 – T5 = SL100 (NPN transistors)D1 – D12 = 1N4007 (Rectifier Diode)

ZD1 – ZD4 = 2V, 1 amp. Zener Diode

LED1 = Any Color LED
*******************************

Miscellaneous
X1 = 230V AC primary to 0-12V, 300mA SecondaryX2 = 230V AC primary to 0-170V, 190V,210V,230V,250V Secondary

RL1 – RL4 = 12V, 300 Ω double contact relays

SW1 = ON-OFF Switch

طريقه سهله للف المحولات

https://www.youtube.com/watch?v=_w6S...jqcriYTLznasgv

[mkhuzanie]

المشاركة الأصلية كتبت بواسطة نعيم البديري

اخي العزيز // اولا طول بالك شوية كما يقال لان الامور لاتأتي بسهولة عندي بعض الملاحظات قبل ان تطلع على هذه الدائرة ..
1- لديك خطأ في عرض عنوان الموضوع لانك قلت (مثبت الجهد المستمر 220V ) والاصح المتناوب او تكتفي بالقول الجهد العمومي للكهرباء .
2- كلما تقدمت نحو العناصر الحديثة المايكرو كنترولر او الايسيات (المقارنات مثلا ) يكون الجهاز ادق وافضل لكن بالترانزستورات فقط يكون غير دقيق طبعا ..
عموما في هذا الرابط دائرة منظم جهد لاربع مراحل باستخدام الترانزستورات ادرسها واي سؤال ان شاء الله نتعاون ..
http://bestengineeringprojects.com/e...liser-circuit/

جزاك الله خيرا بشمهندس
لكن ممكن لو تكرمت تعطينا النوع الاخر التي تستخدم الايسيهات ,
وشكرا

[مقحمش]

المشاركة الأصلية كتبت بواسطة نعيم البديري

اخي العزيز // اولا طول بالك شوية كما يقال لان الامور لاتأتي بسهولة عندي بعض الملاحظات قبل ان تطلع على هذه الدائرة ..
1- لديك خطأ في عرض عنوان الموضوع لانك قلت (مثبت الجهد المستمر 220V ) والاصح المتناوب او تكتفي بالقول الجهد العمومي للكهرباء .
2- كلما تقدمت نحو العناصر الحديثة المايكرو كنترولر او الايسيات (المقارنات مثلا ) يكون الجهاز ادق وافضل لكن بالترانزستورات فقط يكون غير دقيق طبعا ..
عموما في هذا الرابط دائرة منظم جهد لاربع مراحل باستخدام الترانزستورات ادرسها واي سؤال ان شاء الله نتعاون ..
http://bestengineeringprojects.com/e...liser-circuit/

مرسي يا بش مهندس وفعلا انا اخطأت بالعنوان .. خطأ مطبعي .. وشكرا على ردك الي وان شاء الله راح اجرب الدائرة وارد عليك ..
