[mounir.rouabah]

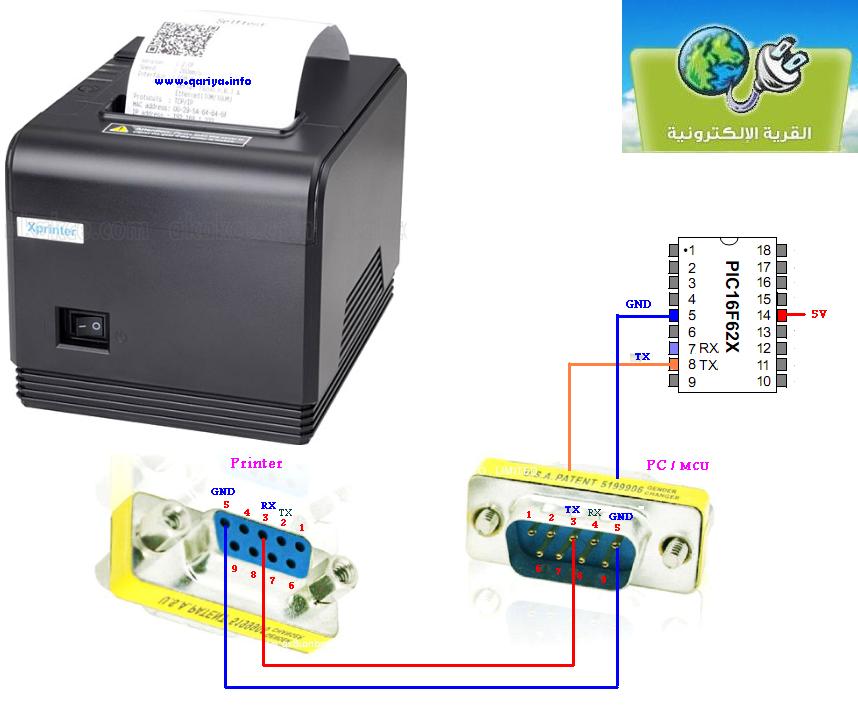

السلام عليكم ربما يحتاج البعض الى استعمال الطابعة التي تحتوي على منفذ تسلسلي RS232 بروتوكول UART منفذ DB9 Db25 ..


هنا برنامج بالدلفي لتجربة مختلف "ESC COMMAND " في الطابعة

http://www.4shared.com/rar/0UjCR6Fqba/Delphi7.html

هذا برنامج ب16F628 مع Source code ب ASM ...
لا يحتاج الى كوارز ..حيث يستعمل internal RC ومفعل MCLR من الداخل حيث تجعل هذه الخصائص ...الدارة جد بسيطة ...

http://www.4shared.com/rar/i_uI2CbZce/Mplab.html

بالله التوفيق ..وشكرا

[mounir.rouabah]

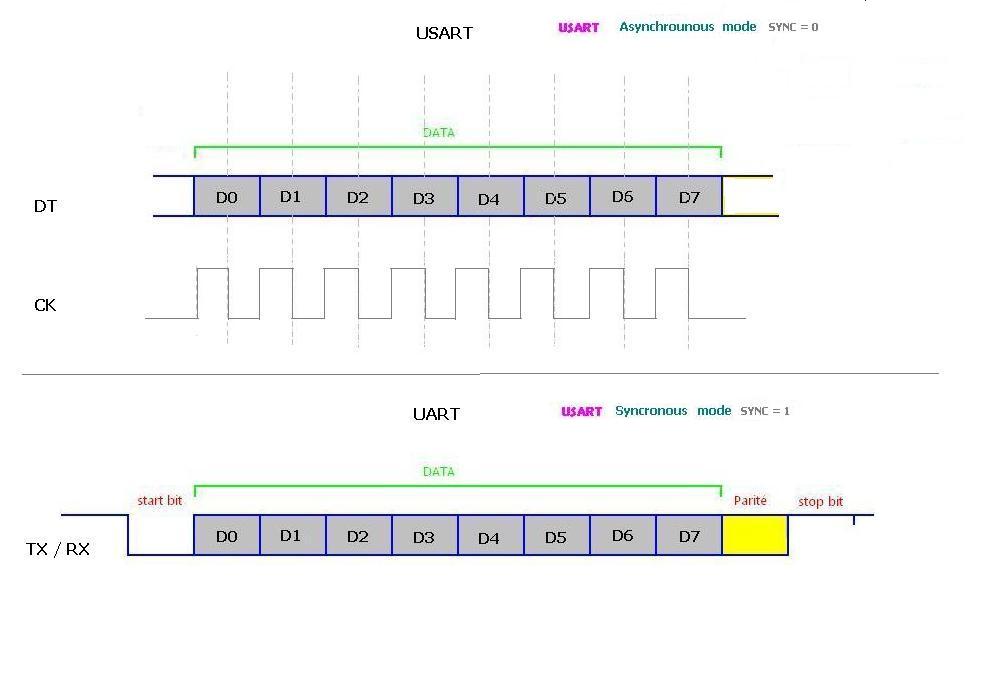

1 يعمل النظام ب UART (Universal Asynchrounous Receiver Transmitter)
وليس USART (Universal Syncronous Asynchrounous Receiver Transmitter)

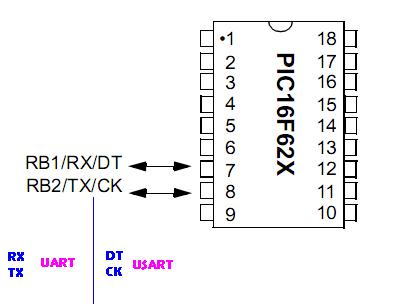

حيث انه في PIC16F628 النظامان لذا يجب اختيار الاول UART

; ------------------------------------

; SET BAUD RATE TO COMMUNICATE

; ------------------------------------

; Boot Baud Rate = 19200, No Parity, 1 Stop Bit

Débit=Fosc/(16x(SPBRG+1) = 4Mhz/(16x(12+1) = 4000000/208 = 19230.76

[mounir.rouabah]

ننتظر تعليقاتكم ...
ربما لم يكن الموضوع واضح او لم يكن منظم جيدا أو غير مفهوم

[mounir.rouabah]

ESCPOS Command Thermal Printer

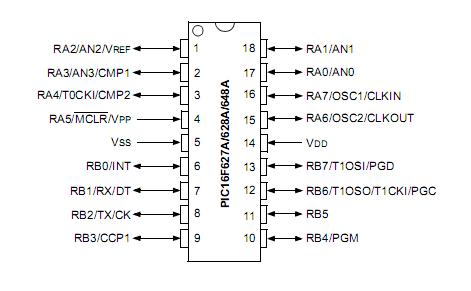

التعريف بالمتحكم 16F628 هو عبارة عن متحكم من شركة Microchip من نوع MID RANG يعني ناقل البيانات الداخلي يستعمل 14Bit لديه خصائص عديدة منها المذبذب الداخلي واستعمال الرجل MCLR كمدخل عادي .

Flash Program 2048 x 14bit

Ram Data 224 x 8bit

EEprom Data 128 x 8bit

Operating speed 20 MHz clock input

Bit /CCP 10bit PWM16Capture/Compare

Universal Synchronous/Asynchronous Receiver Transmitter USART/SCI

I/O pins16

Wide operating voltage range. (2.0 - 5.5V

High current sink/source for direct LED drive ~ 20mA

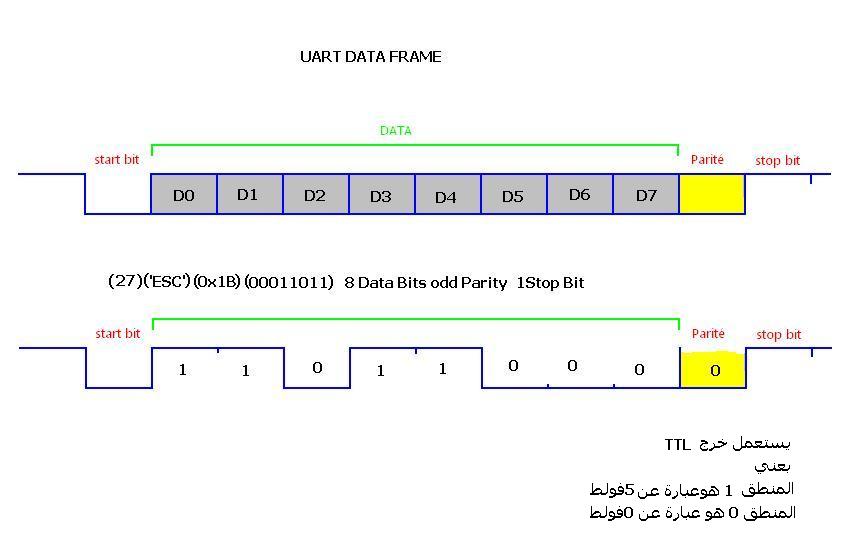

يعمل نظام الطابعة ذات الورق الحرارية ..ب UART (Universal Asynchrounous Receiver Transmitter)
وليس USART (Universal Syncronous Asynchrounous Receiver Transmitter)
أو نقول USART في الحالة Asynchrounous .

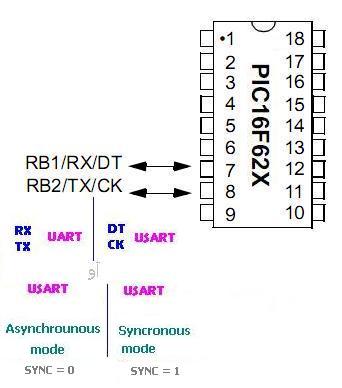

حيث انه في PIC16F628 النظامان لذا يجب اختيار الاول UART,SYNC TXSTA

BCF TXSTA,SYNC ; SYNC = 0 -> Mode Asynchrounous

[mounir.rouabah]

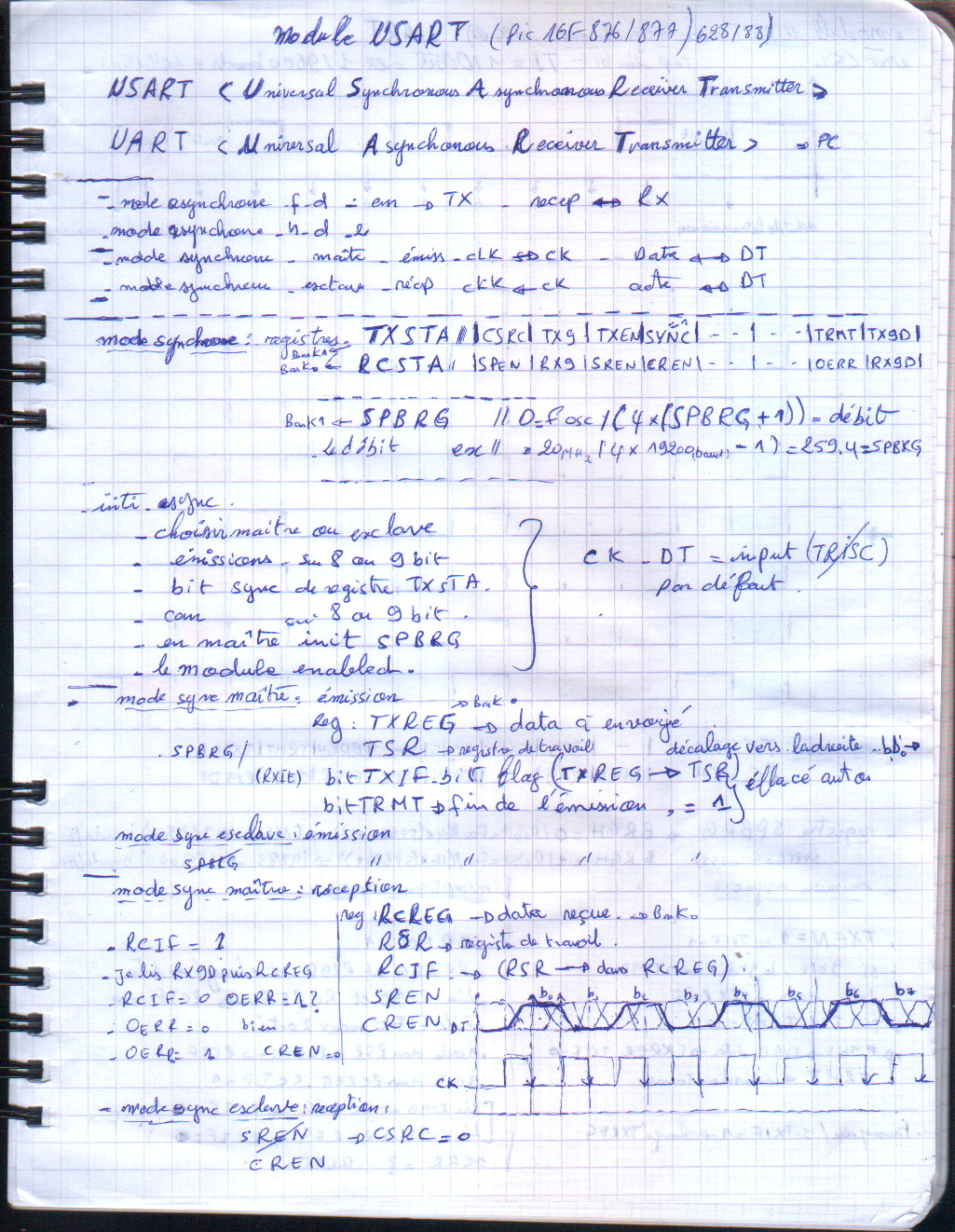

pic16f628 يحتوي الناقل التسلسلي التزامني والغير تزامني

[2sa1302]

السلام عليكم ورحمة الله وبركاته

اخى الكريم جزاك الله خيرا على هذه المعلومات القيمة

وكان لى طلب لو امكن ارفاق الكود باستخدام لغى السى

او الميكروسى

وجزاك الله كل خير

[mounir.rouabah]

شكرا حفظك الله
لكن ليست لدي خبرة في لغة السي
لكن مع هذا سوف أحاول ان ابرمجه بلغة السي او أرجو من عباقرة القرية ان يترجموه وجزاهم الله خيرا
الشرح لم ينتهي بعد ...هو مقسم على أجزاء ربما يمكن بعد الشرح ان تترجمه الى لغات متعددة ...شكرا للاهتمام بالموضوع ..

[2sa1302]

جزاك الله خيرا
وارجو المحاولة إن أمكن
