مساعدة رجاءا

[killer]

السلام عليكم ورحمة الله

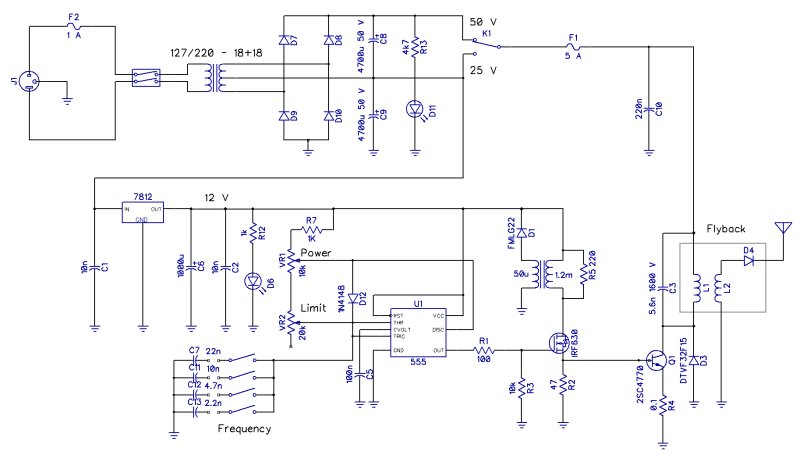

أخوتي الأعزاء . خلال بحثي على النت وجد هذه الدائرة التي تستخدم للحصول على جهد عالي
تم استخدام لاين التلفاز في هذه الدائرة لرفع الجهد
هل ممكن من احد الاخوة الكرام شرح الدائرة وكيفية وصل اللاين فيها
ولكم الشكر
هذه الدائرة مستخدم فيها لاين التلفاز

المشاركة الأصلية كتبت بواسطة killer

هذه الدائرة مستخدم فيها لاين التلفاز

[طهطه]

يوجد دوائر كثير يستخدم فها الاين ولكن ليس بهذا التعقيد يوجد دوائر اسهل تستخدم ترنزوشتر ومقاومه مع لف ملف حول الاين ملف حوالى اربع لفات فينتج منهل جهد عالى لعد اتصال الدائره ببطاريه 3 فولت والله اعلم ربما احد الاخوه يفيدك

[killer]

المشاركة الأصلية كتبت بواسطة طهطه

يوجد دوائر كثير يستخدم فها الاين ولكن ليس بهذا التعقيد يوجد دوائر اسهل تستخدم ترنزوشتر ومقاومه مع لف ملف حول الاين ملف حوالى اربع لفات فينتج منهل جهد عالى لعد اتصال الدائره ببطاريه 3 فولت والله اعلم ربما احد الاخوه يفيدك

شكرا على الرد السريع

ارجو لو يوجد معلومات أكثر من باقي الأخوة المهندسين

[mkhuzanie]

اخي الكريم
ممكن تحديد ماهوا طلبك
شرح للدائرة ام عن محولات اللاين بشكل عام
امل الايضاح
وشكرا

[killer]

المشاركة الأصلية كتبت بواسطة mkhuzanie

اخي الكريم
ممكن تحديد ماهوا طلبك
شرح للدائرة ام عن محولات اللاين بشكل عام
امل الايضاح
وشكرا

السلام عليكم
شكرا على الرد السريع
احتاج لمعرفة كيف اوصل اللاين حيث وجدت عدة اقطاب له وفي هذه الدائرة لا يوجد توضيح ؟ كما انني احتاج الى رقم لاين كي استطيع شرائه بحيث يعطيني أكبر جهد ممكن
ولك جزيل الشكر

[mkhuzanie]

اخي الكريم الى الان لم توضح لماذا تريد استخدام الاين وماهوا الهدف منه ؟
والاين لايزال غير موجود عندك ولم تقم بشرائه ؟
ومن الصعب معرفت اقطاب اللاين بدون شرائه حيث كل لاين تختلف اقطاب توصيله عن الاخر
على كل اقراء هذا الموضوع عسى ان تجد ضالتك فيه
وشكرا

محول الضغط العالي ( اللاين )
http://www.qariya.info/vb/showthread.php?t=18547

[killer]

المشاركة الأصلية كتبت بواسطة mkhuzanie

اخي الكريم الى الان لم توضح لماذا تريد استخدام الاين وماهوا الهدف منه ؟
والاين لايزال غير موجود عندك ولم تقم بشرائه ؟
ومن الصعب معرفت اقطاب اللاين بدون شرائه حيث كل لاين تختلف اقطاب توصيله عن الاخر
على كل اقراء هذا الموضوع عسى ان تجد ضالتك فيه
وشكرا

محول الضغط العالي ( اللاين )
http://www.qariya.info/vb/showthread.php?t=18547

أخي الكريم شكرا اولا على الرابط المفيد
الفكرة انني اريد عمل جهاز يولد حقل كهرومغناطيسي كبير .

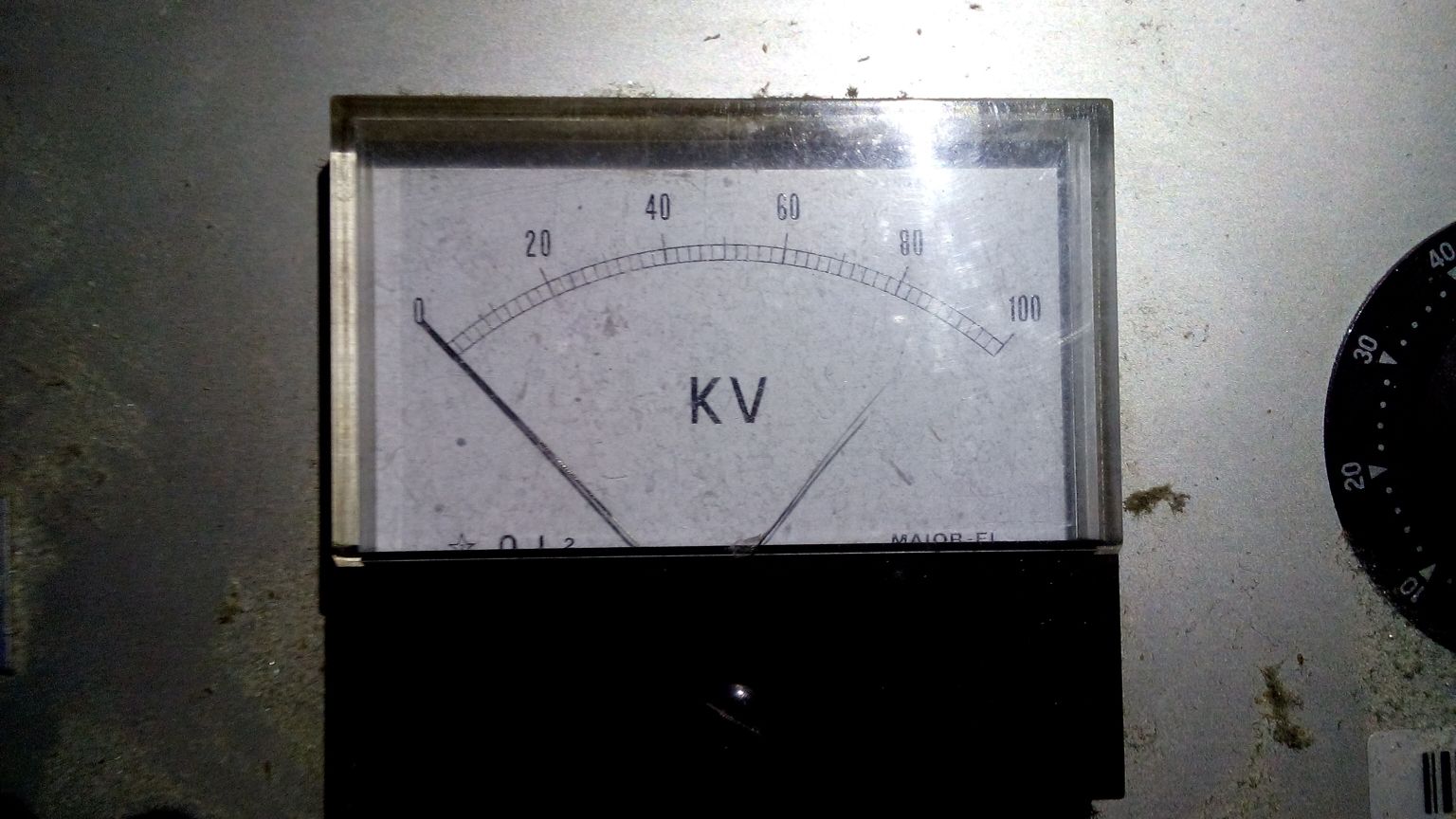

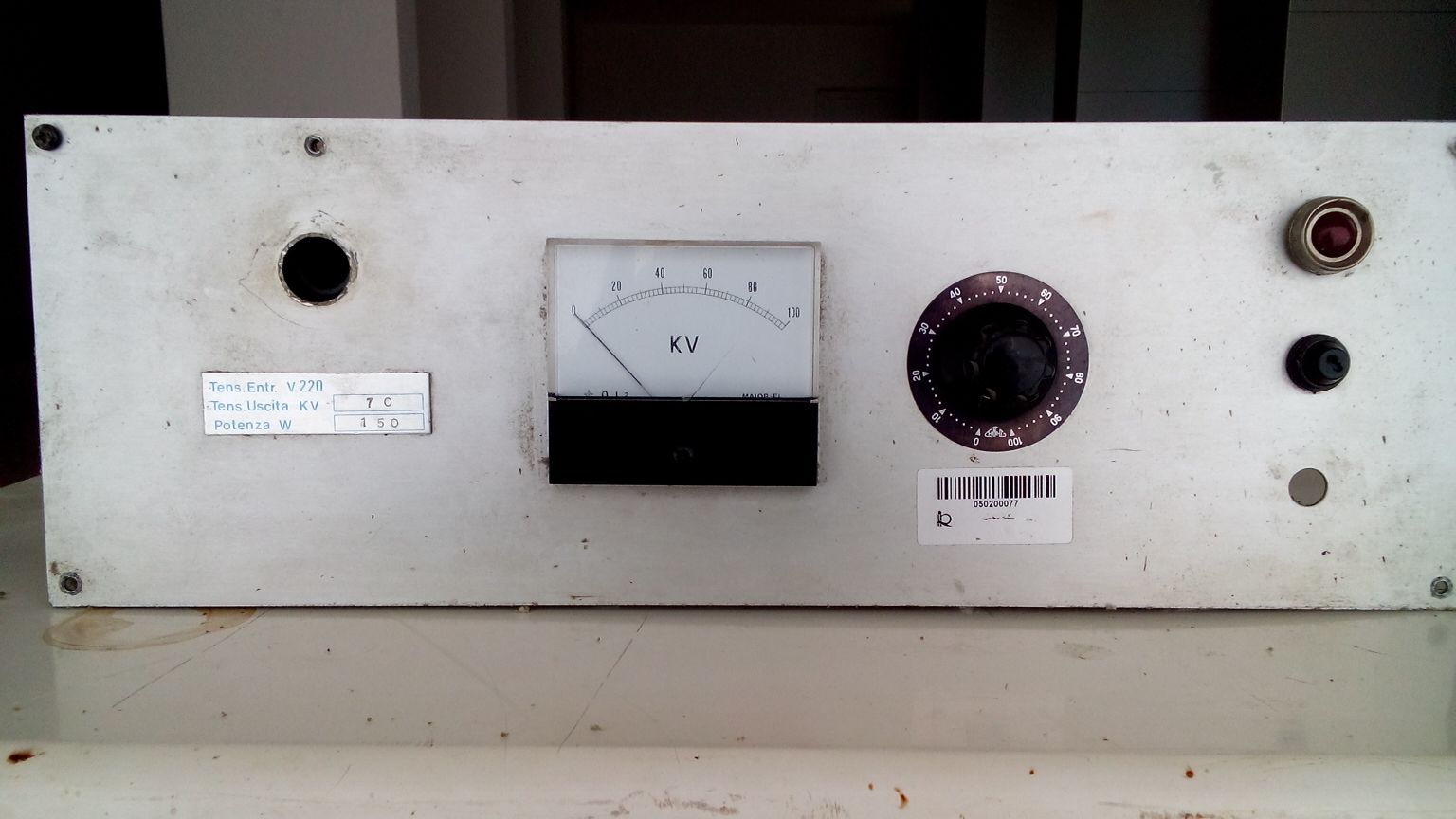

الشرح : يمشي سير عليه ورق وعلى الورق مادة لاصقة بشكل رسم معين. ثم يوجد مادة تشبه البودرة البيضاء هذه المادة توجد ضمن صندوق من البلاستيك فوق السير ومن اسفل الصندوق يوجد لوح من الحديد مثقب ثقوب صغيرة جدا وموصول هذا اللوح المعدني بجهاز يولد حهد عالي 80 كيلو فولت نتيجة هذا الجهد يتولد حقل كهرومغناطيسي يشحن هذه البودرة البيضاء بشحنة سالبة تدفعها للخروج من الثقوب باتجاه الورق وتلتصق بالاصق ويصبح الرسم يشبه المخمل
تسمى هذه الطريقة بمخملة الورق اي جعله يشبه المخمل ( في مجال الطباعة)

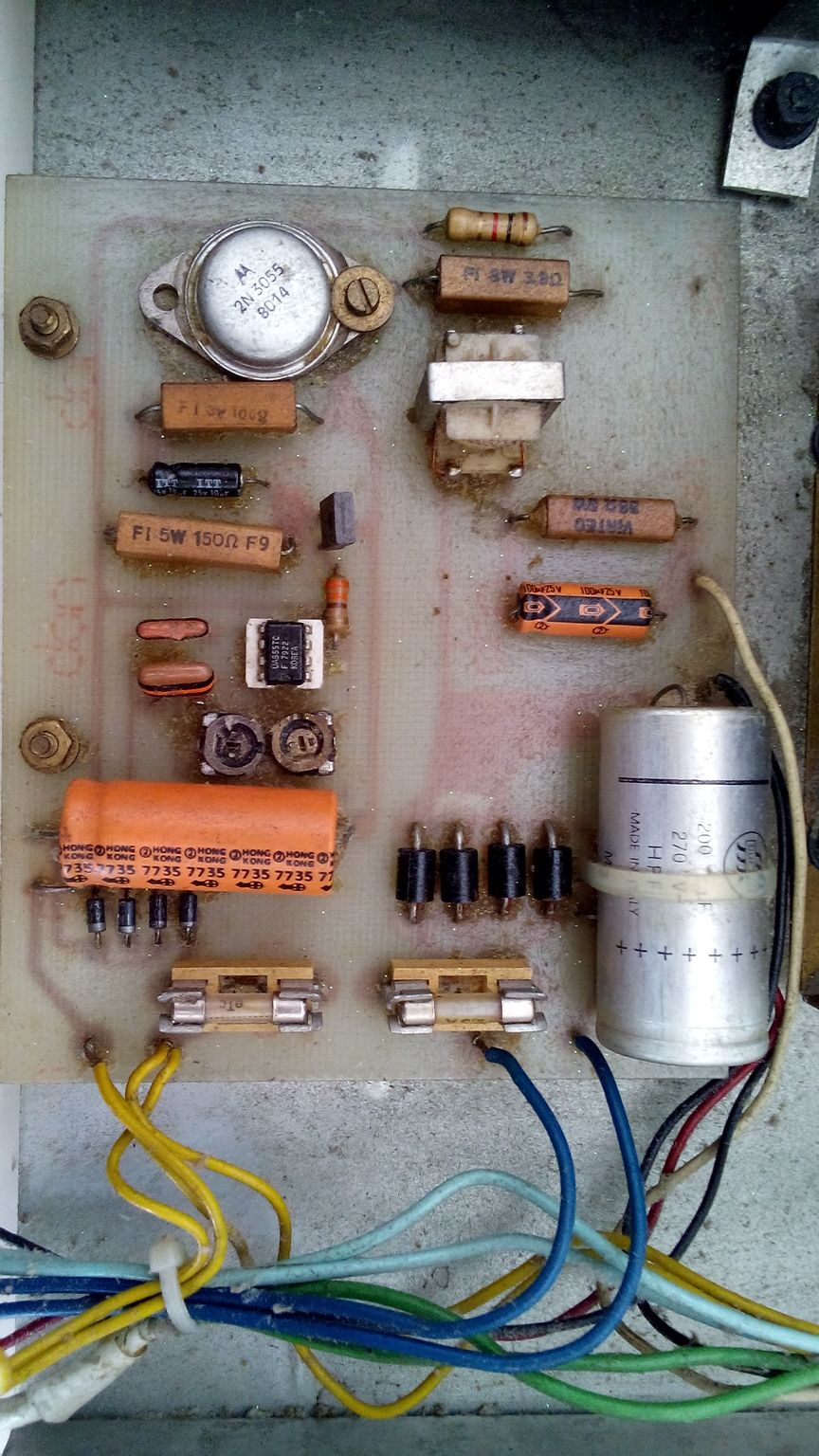

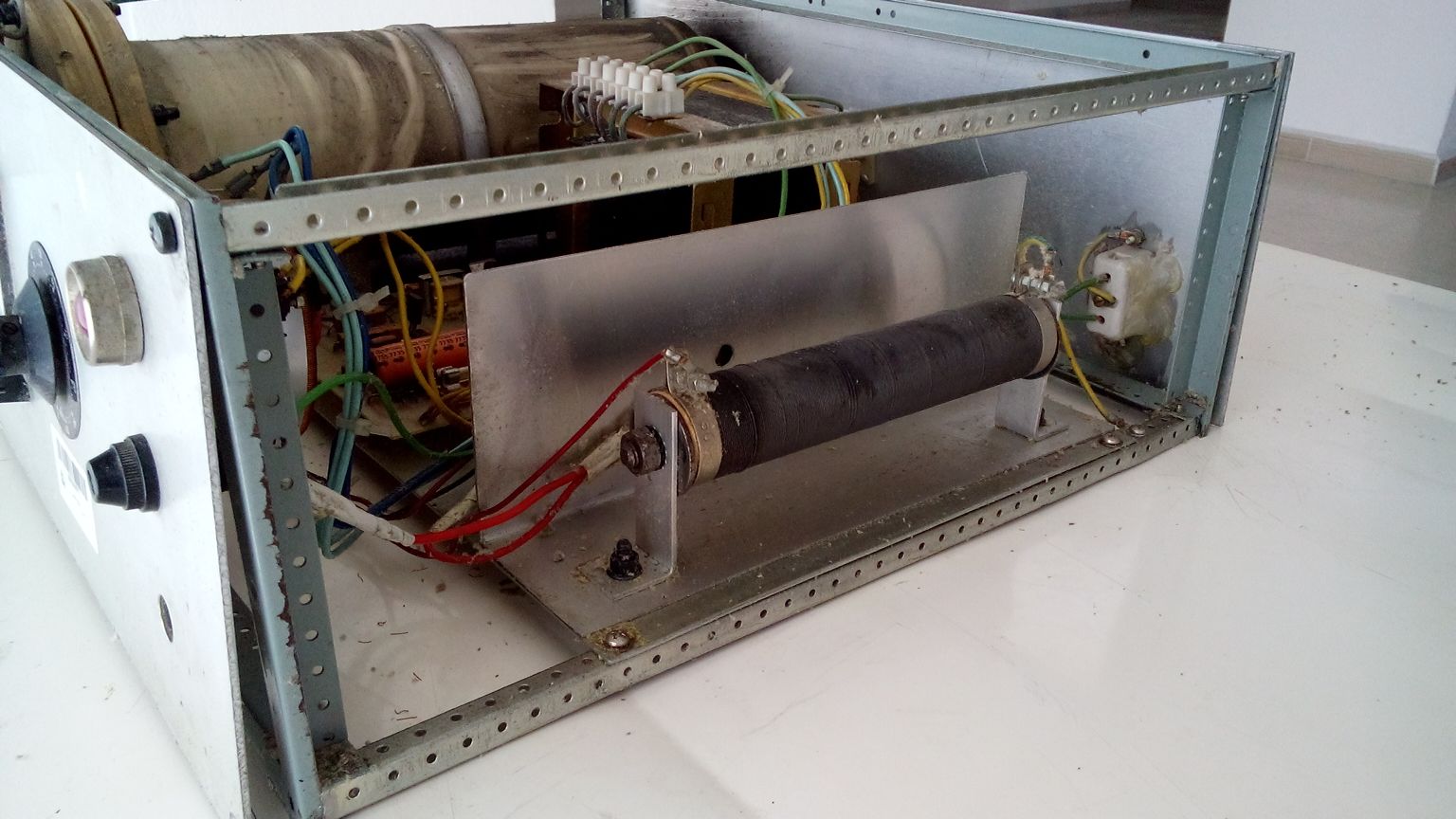

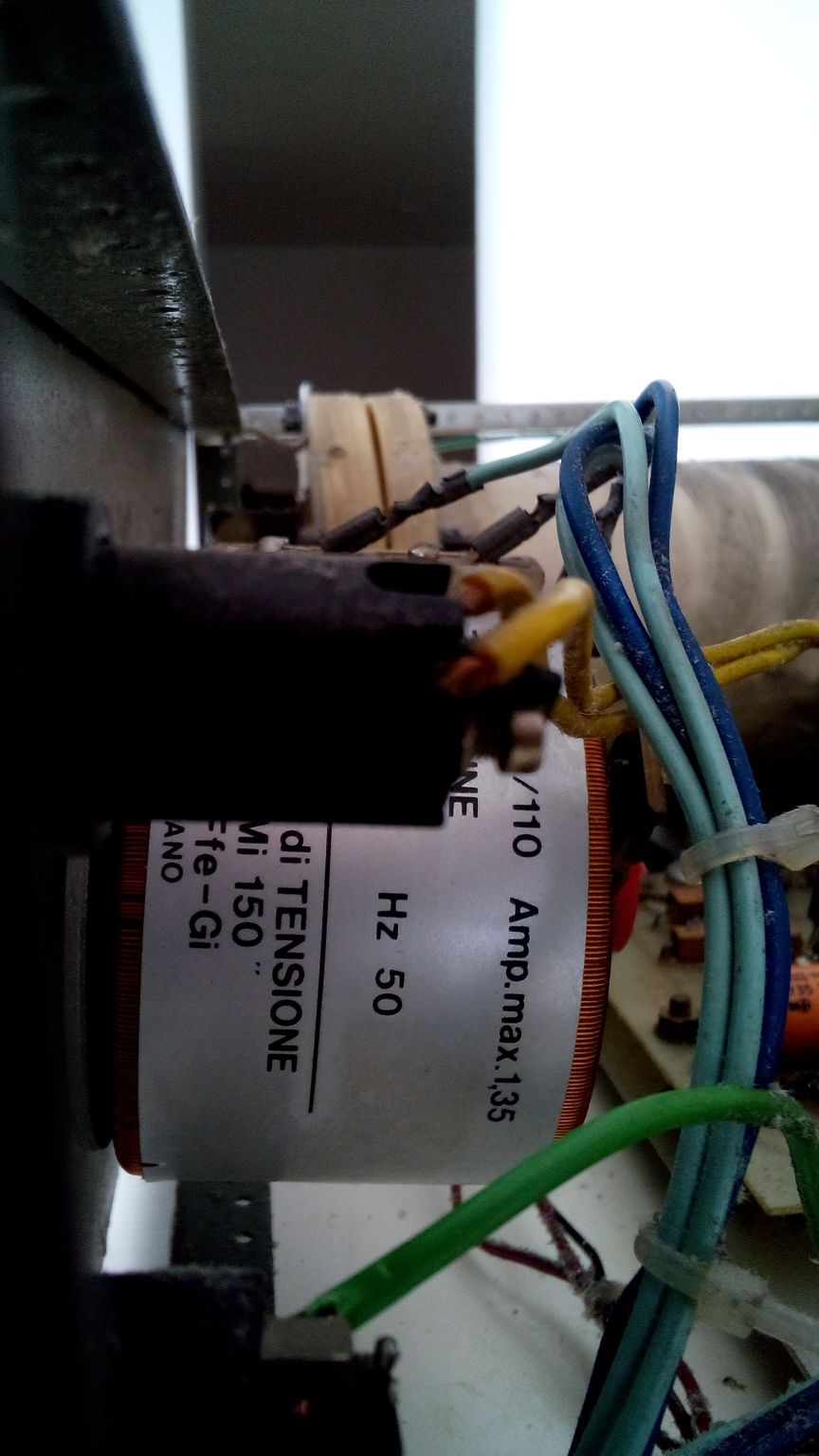

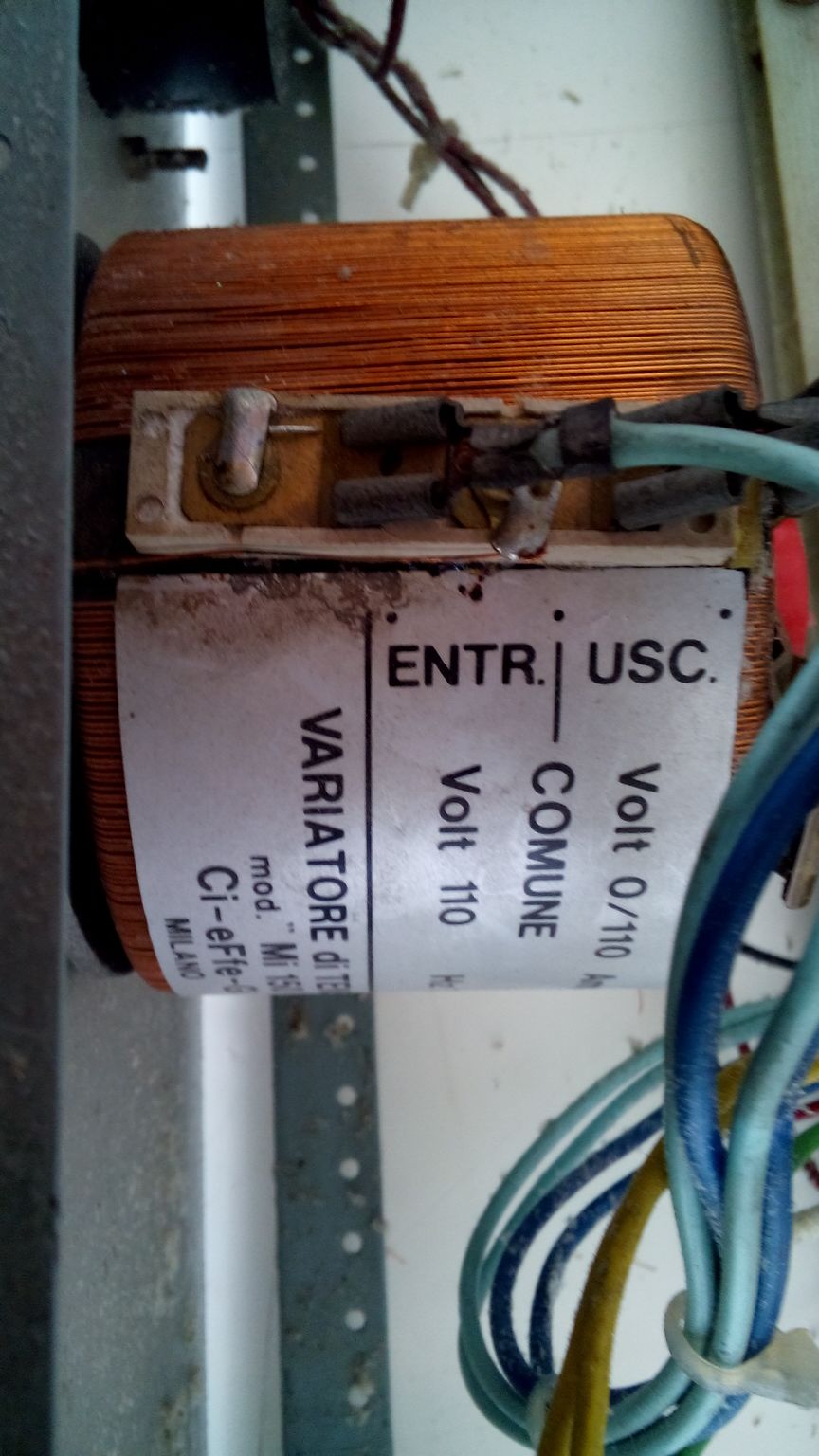

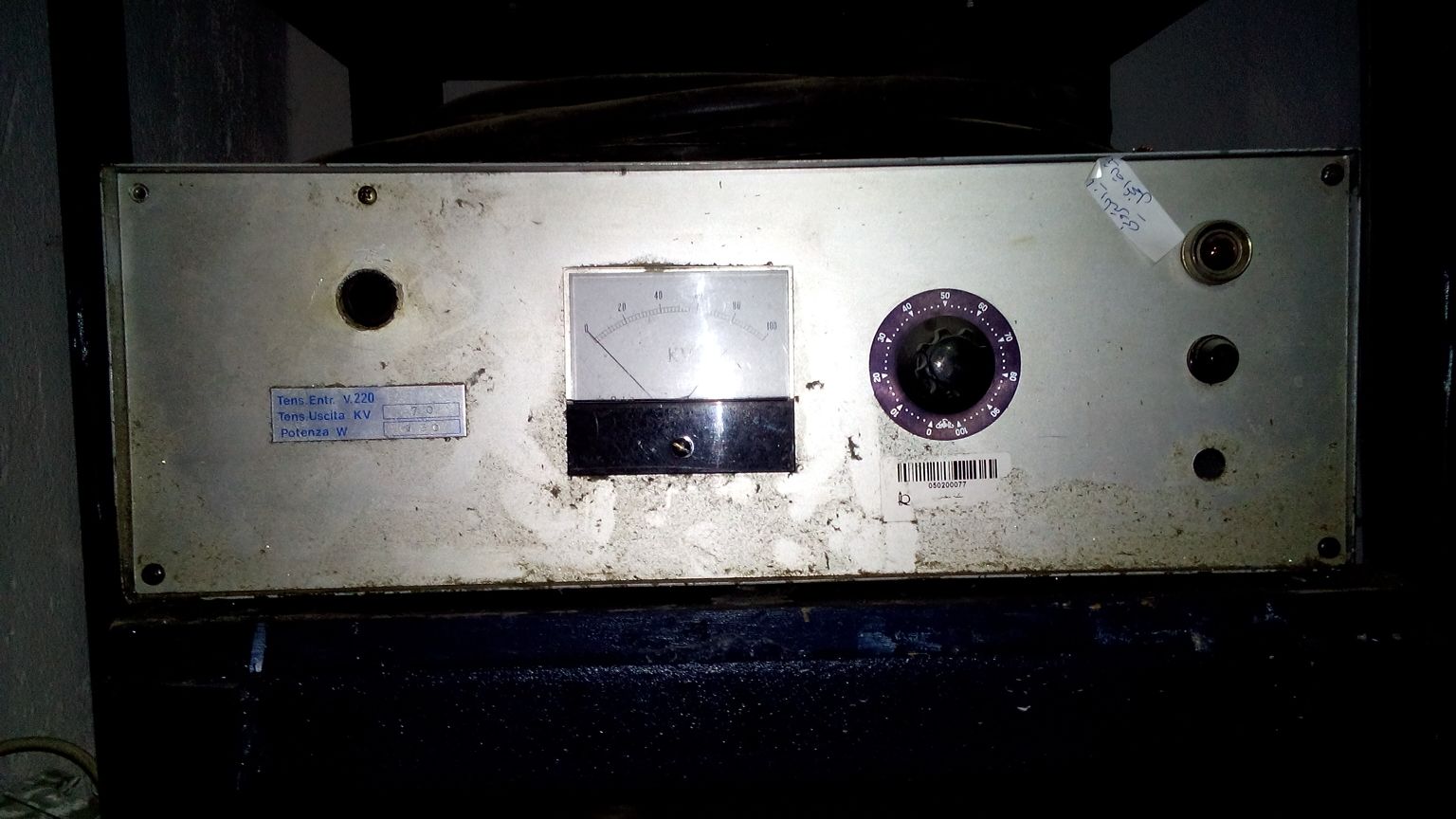

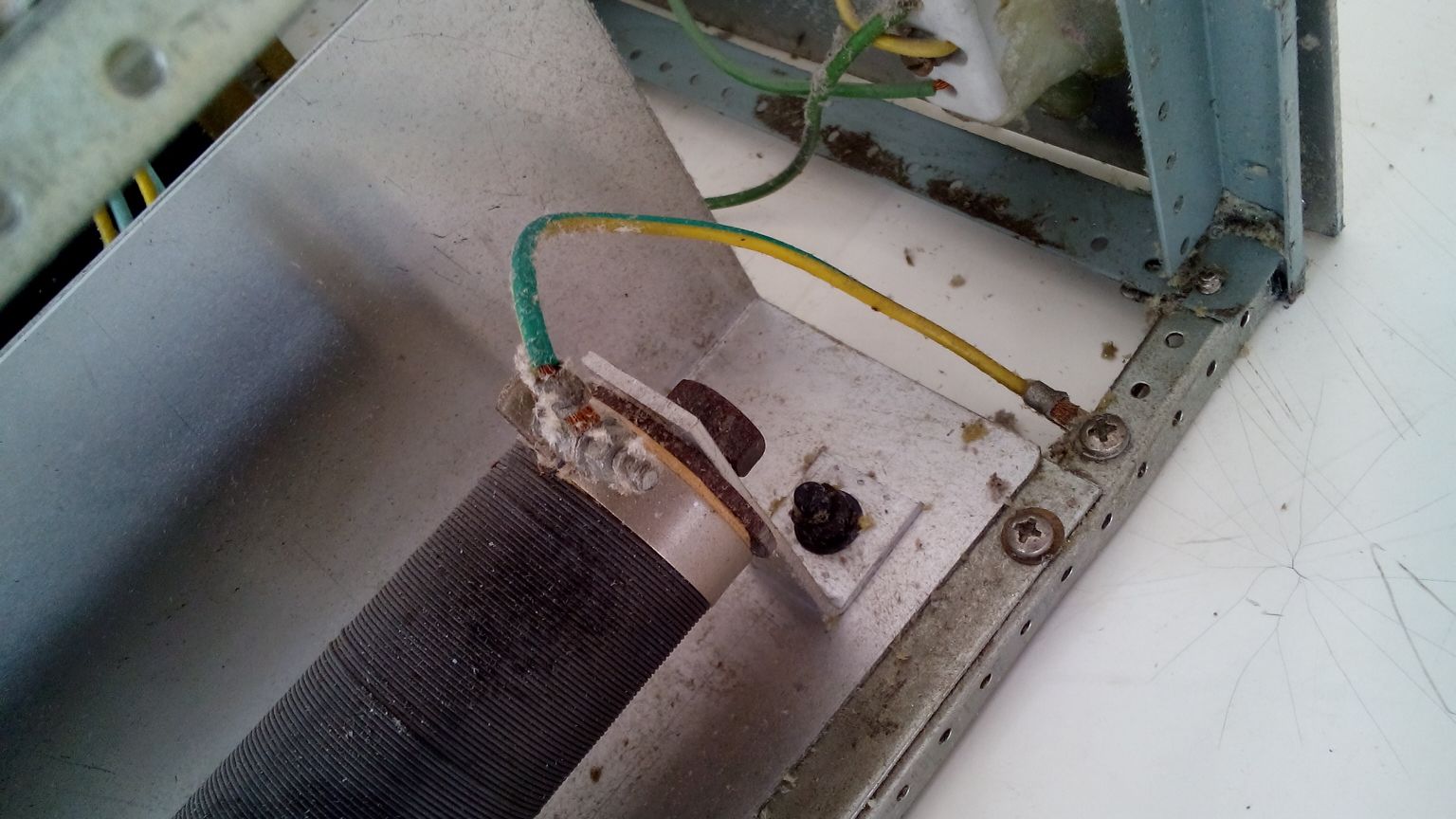

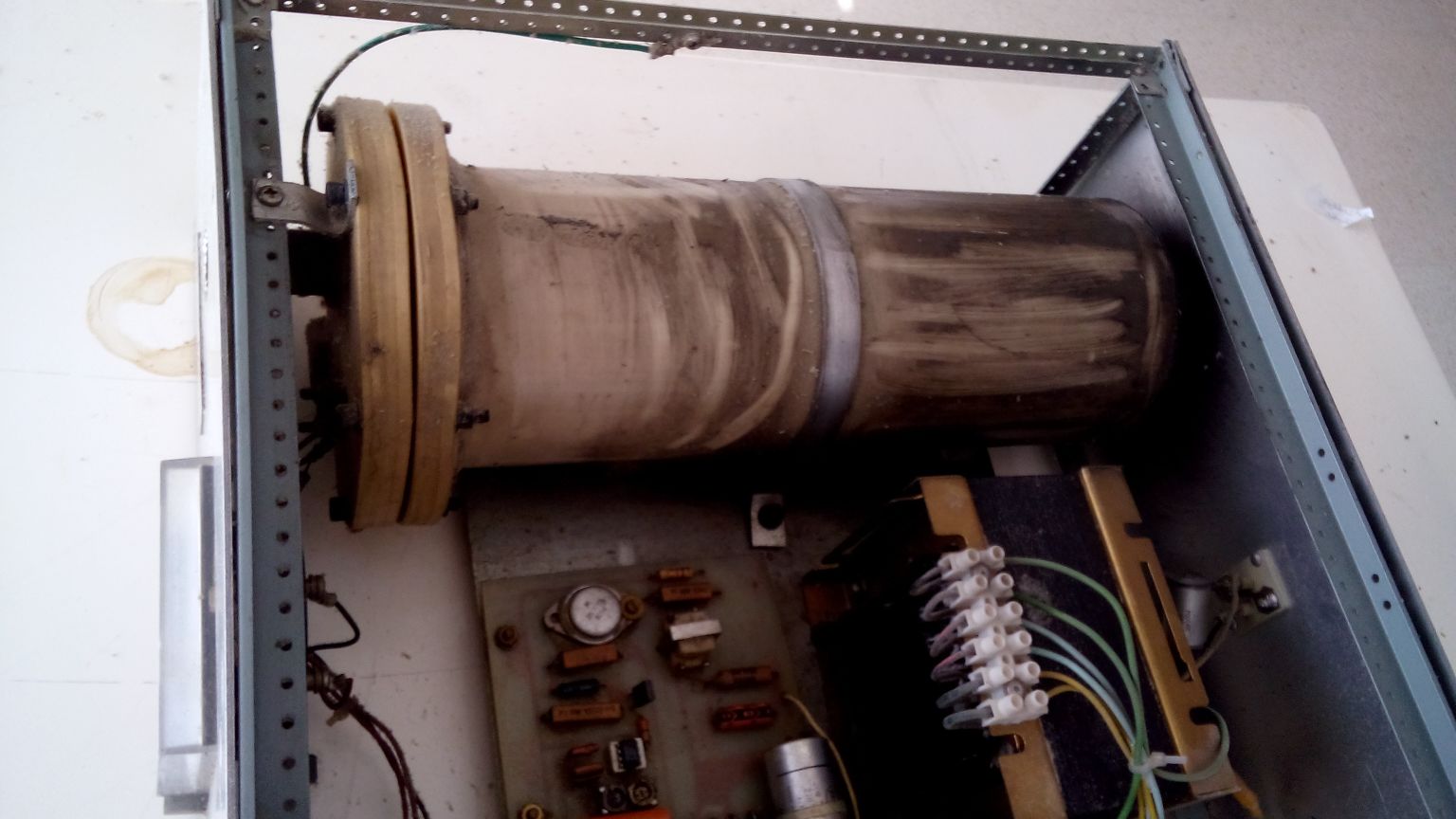

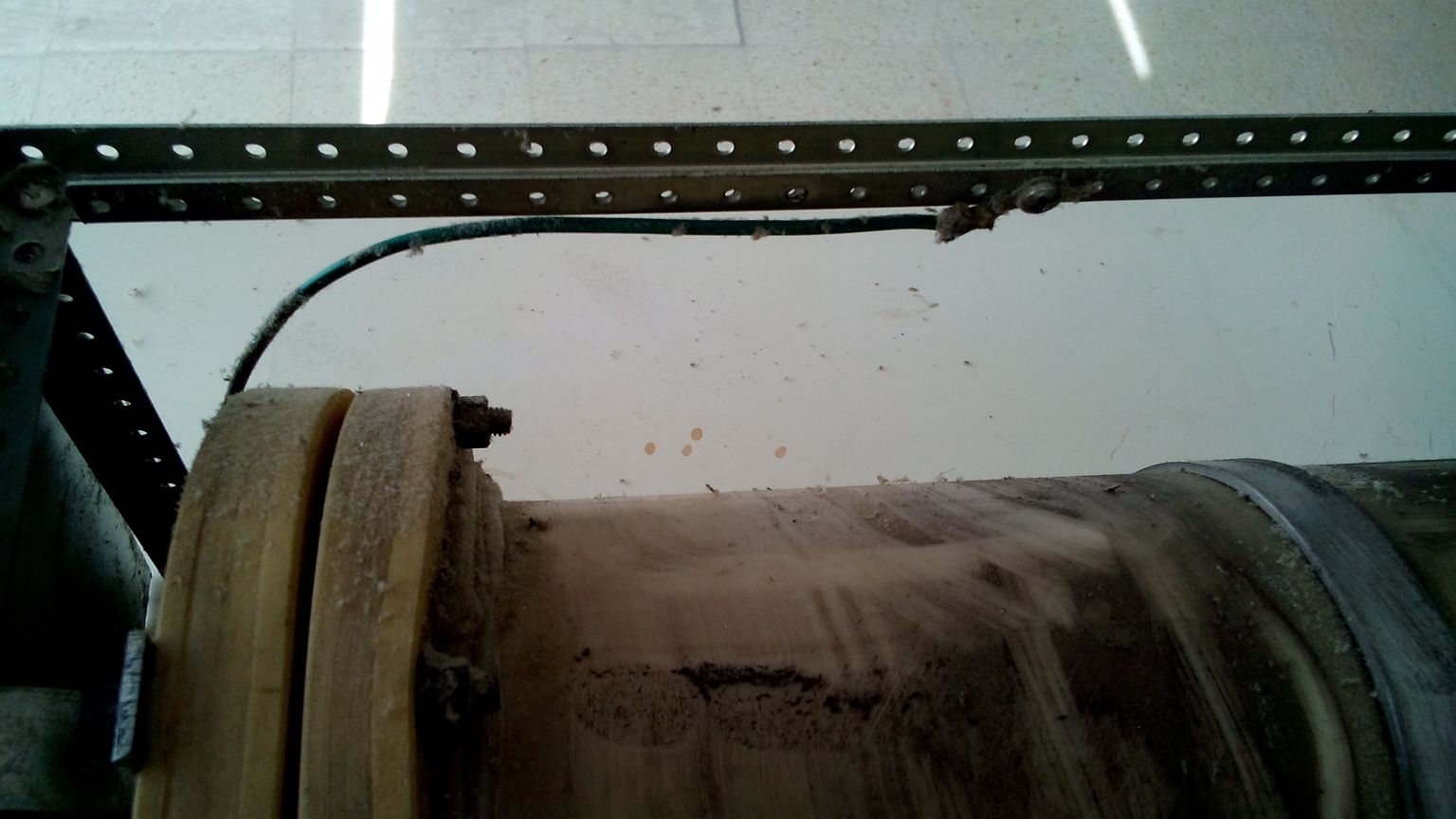

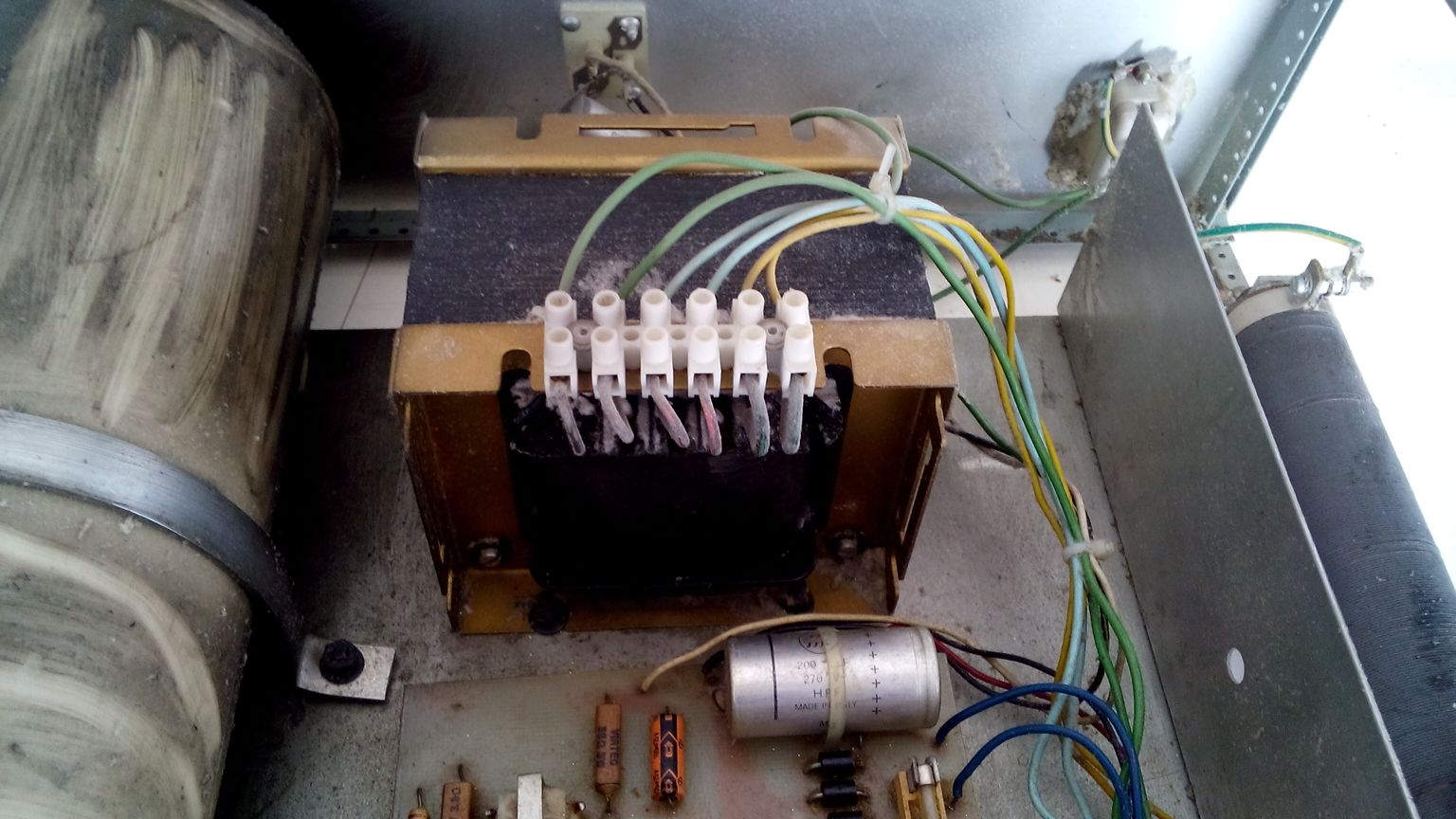

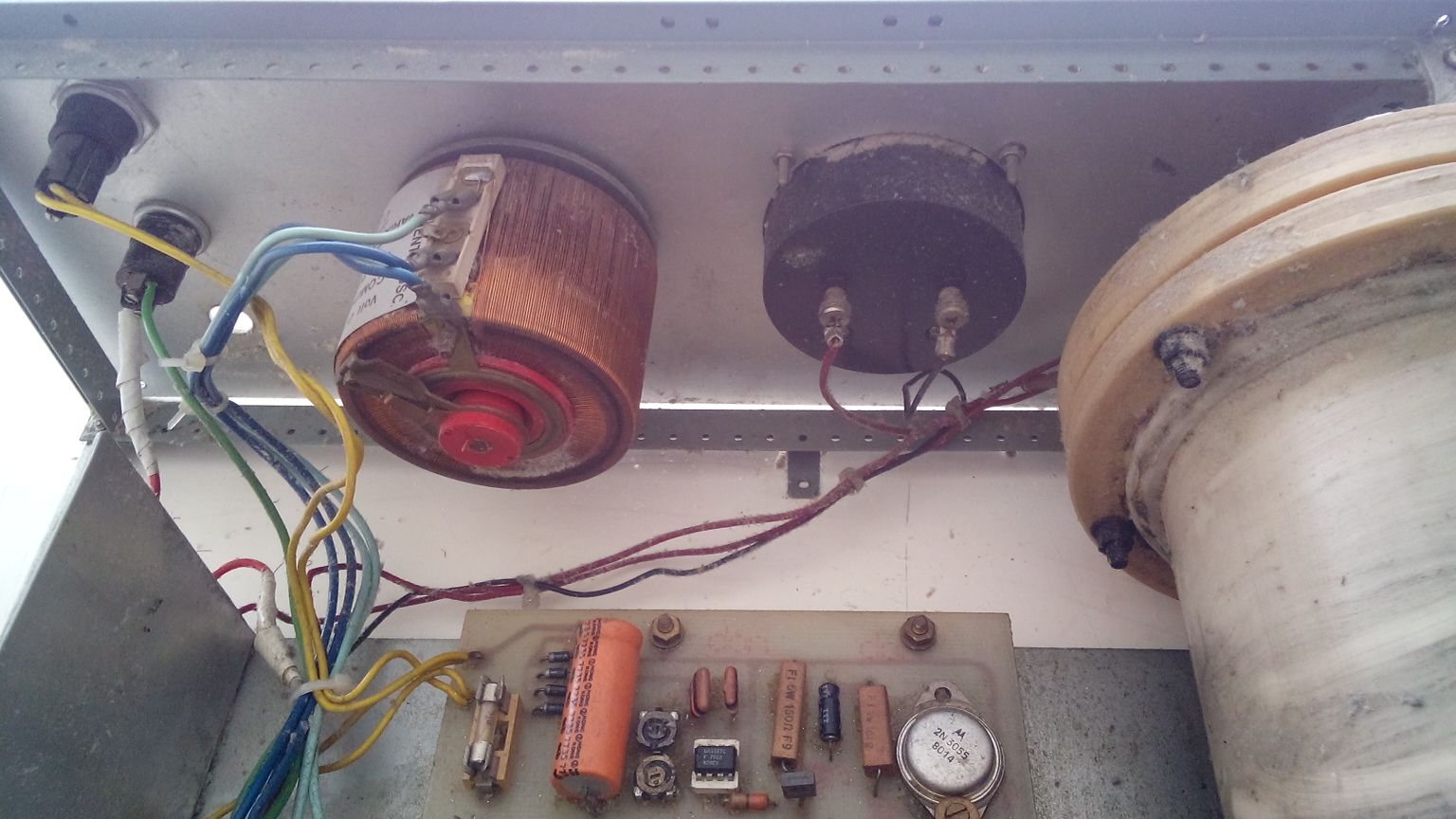

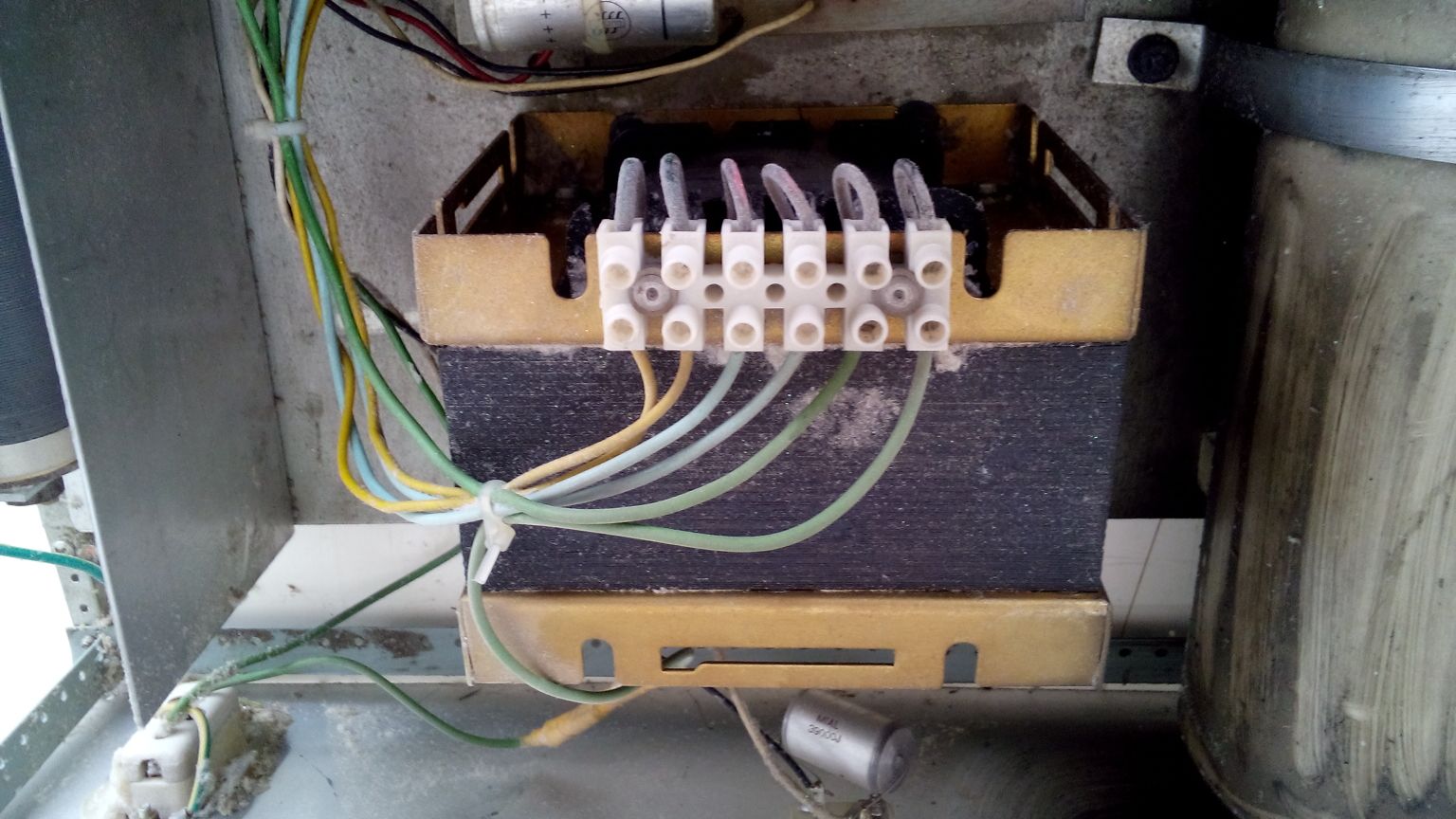

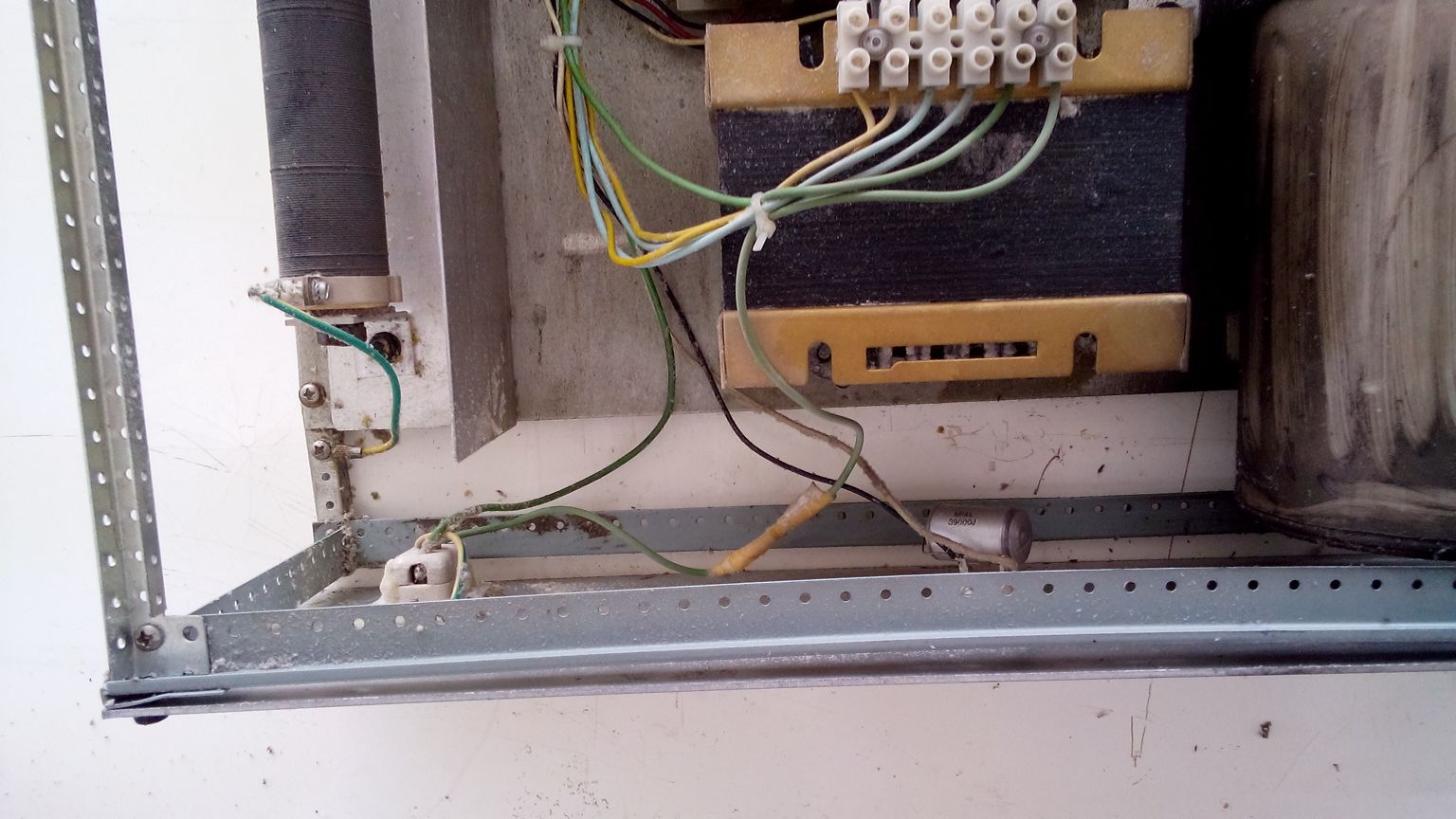

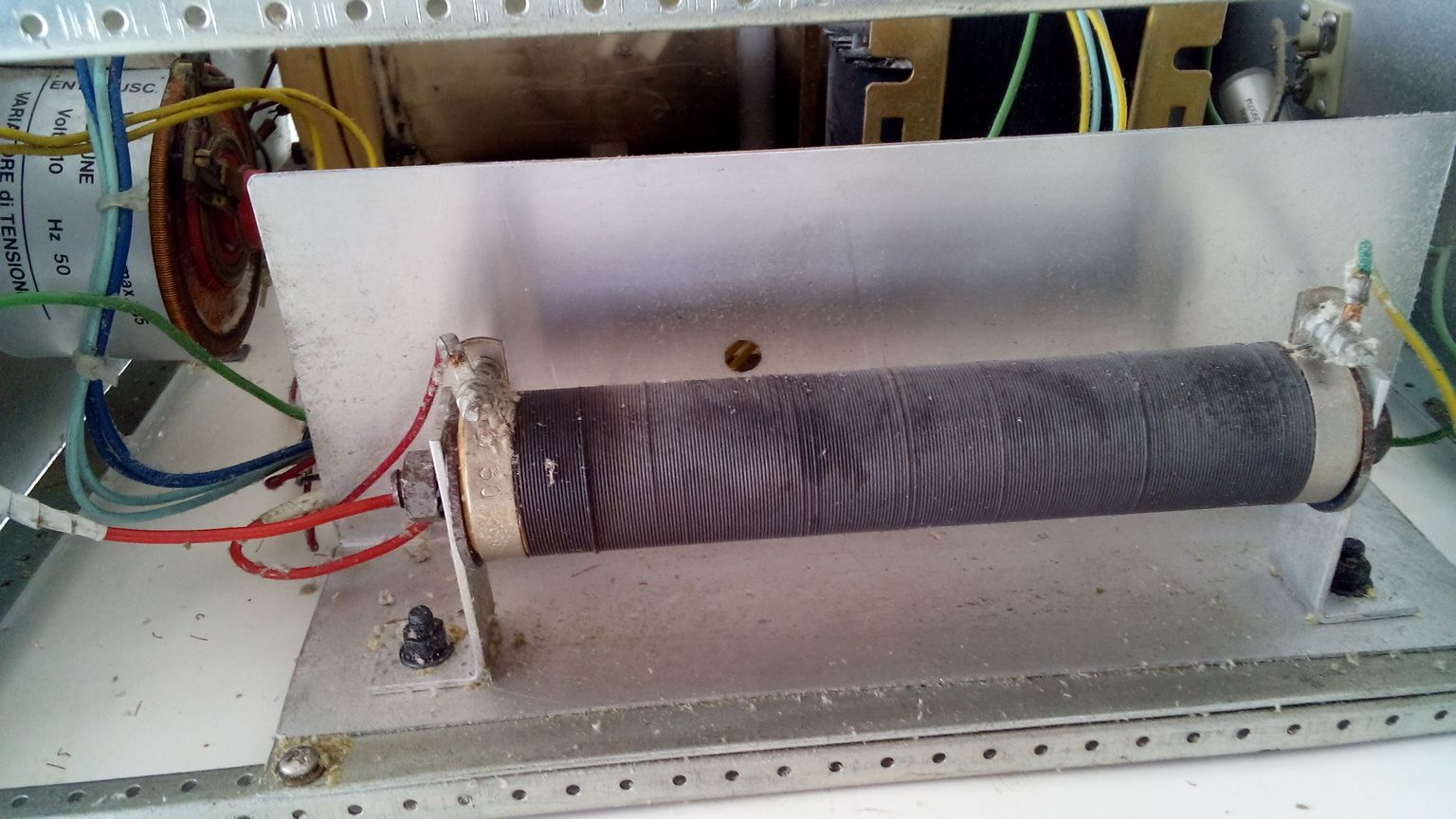

انا اريد عمل مثل هذا الجهاز حيث صنعت ميكانيك الألة . وعندي صور للجهاز لكن من الأعلى لم استطع الحصول على مخطط الدائرة .سوف ارفق بعض الصور

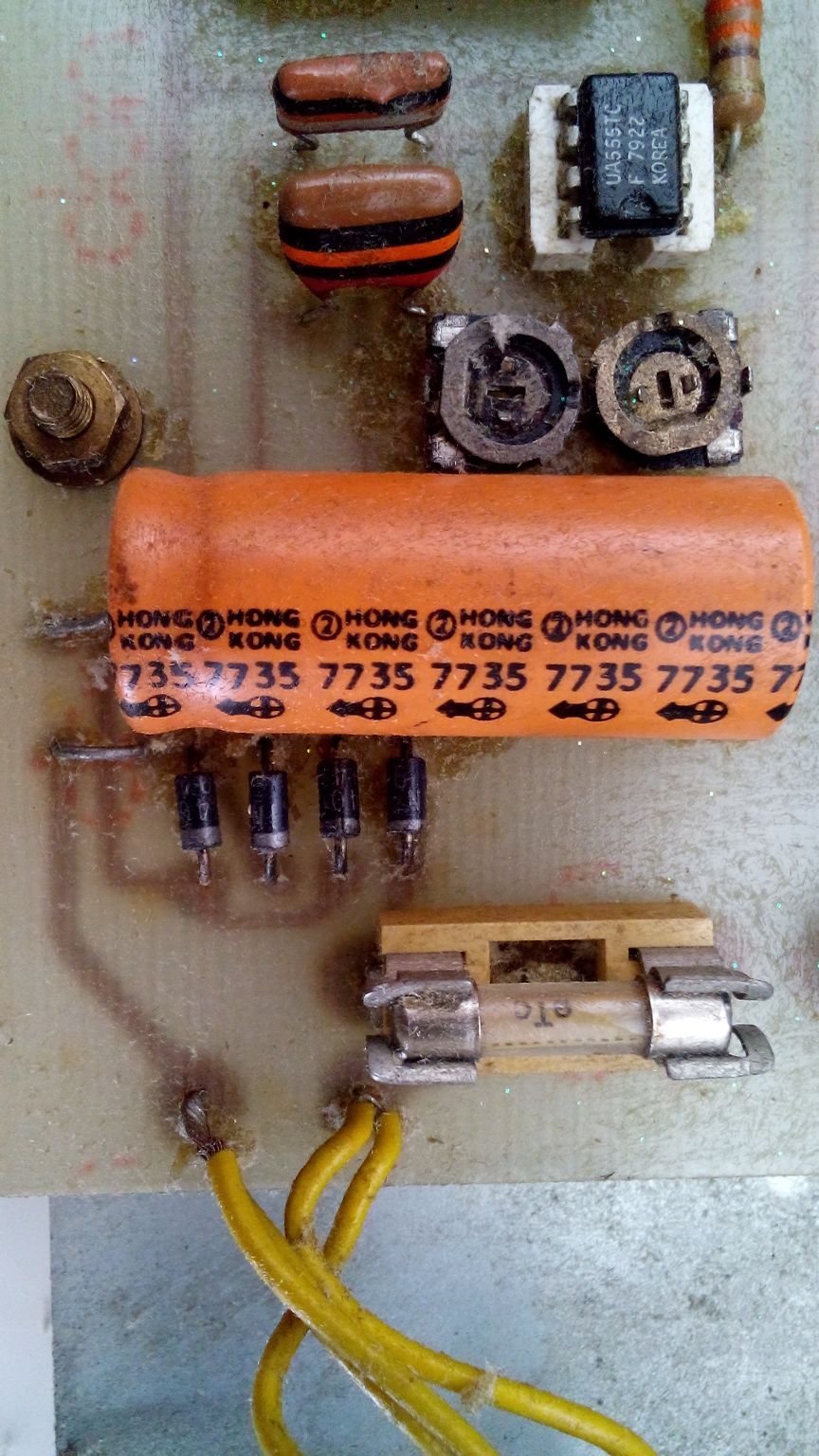

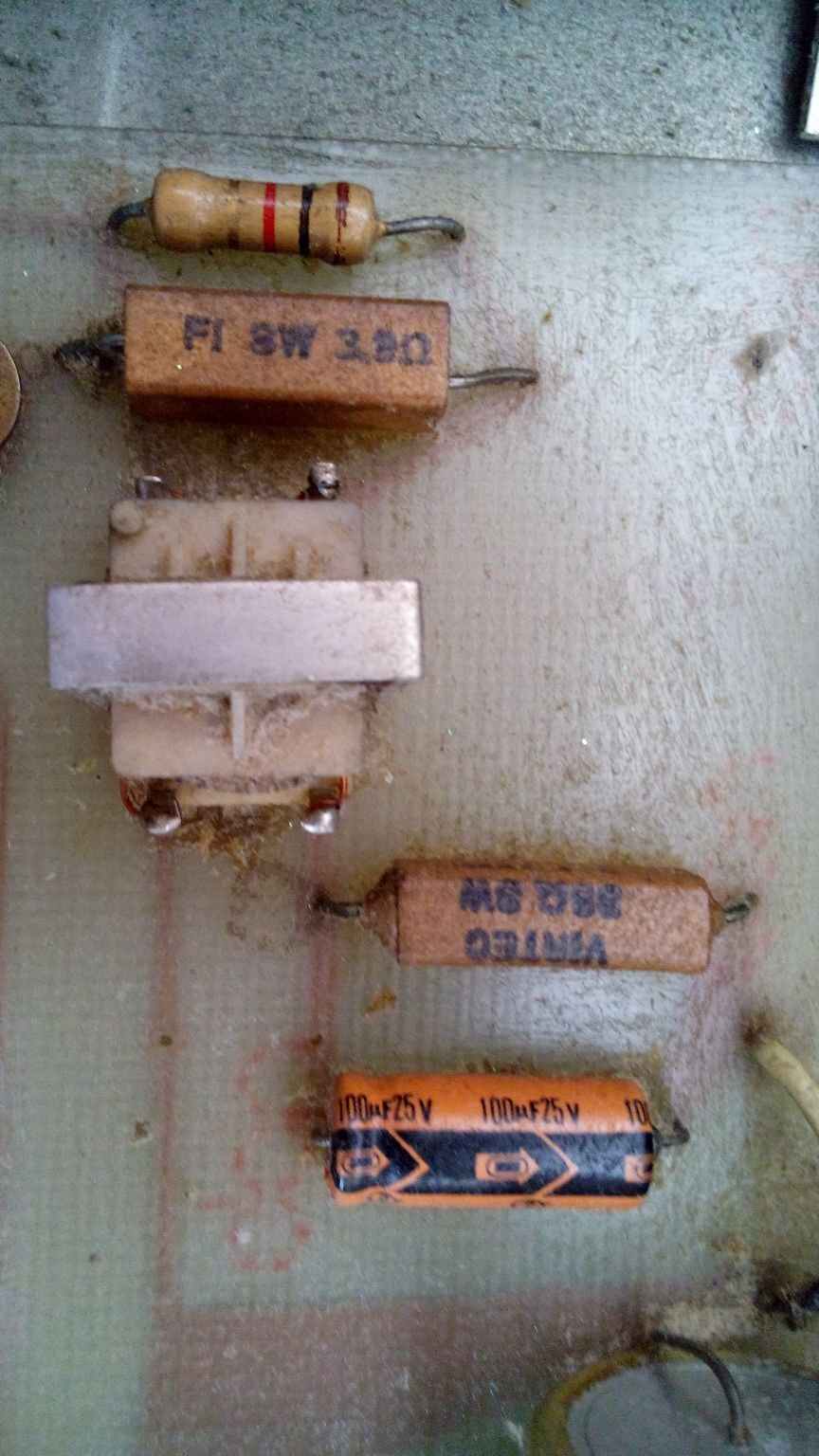

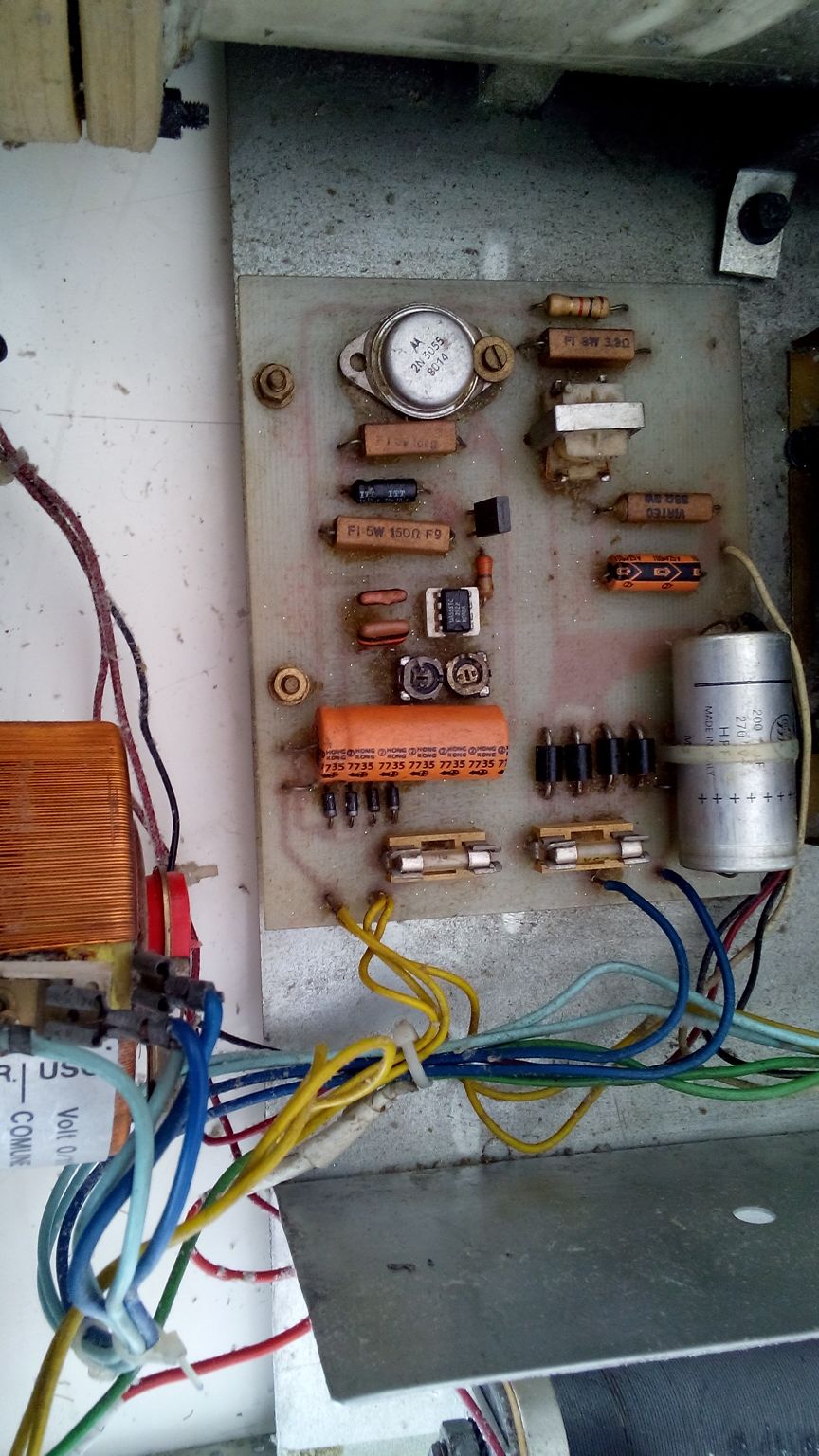

فمن خلال البحث على النت وجد انه يوجد دوائر تعمل باستخدام لاين التلفاز تولد جهد عالي ويستخدم فيها ال555 . وانا من الصور وجدت انه في الدائرة مستخدم ايضا ال 555 لكن أعتقد انه استبدل ال flyback بملف اشعال لعربية ignition coil

فهل يوجد احد ممكن ان يتكرم و مشكورا بمحاولة معرفة مخطط هذه الدائرة
