طلب توضيح عن مثبت الجهد

[أبو غازي1]

السلام عليكم ورحمة الله وبركاته
سؤال للإخوة الخبراء لو تكرمتم
هل يمكن شحن الحاسوب المحمول من بطاريتين موصولتين على التسلسل "حيث كل بطارية جهدها 12 فولت وأمبيرها 7 أمبير"
وذلك بتركيب مثبت جهد أوأكثر بقيمة 19 فولت ؟؟
وهل يوجد مثبت للجهد بهذه القيمة وان وجد كم مثبت جهد أحتاج للحصول على تيار ثابت بجهد 19 فولت وشدة 3.5 أمبير

مع العلم أني اشحنه عادة من الإنفيرتر ولكن أواجه بعض المشاكل أثناء الشحن لأن موجة تيار الانفيرتر مربعة وقد تضر بالبطارية أو بالحاسوب

[ahmed idris]

السلام عليكم
يمكن بمثبت جهد متغير مثل LM338 الذي يمكن أن يعطيك تيارا حتى 5 أمبير

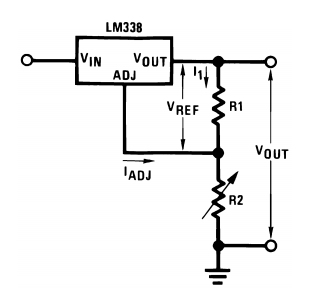

والدائرة بسيطة (من الداتا شيت):

الداتا شيت:
http://www.ti.com/lit/ds/symlink/lm338.pdf
الدخل من البطارتين على التوالي سيعطي للمثبت جهد 24 فولت
أما خرج المثبت فستضبطه على 19 فولت (مستخدما أفومتر أو ميلتمتر ) بواسطة المقاومة المتغيرة R2
اختر R1 بقيمة 240 أوم أو 270 أوم
و R2 مقاومة متغيرة 5 كيلو أوم
LM338 قد يسخن لذلك يجب تركيبه على مبرد حراري من الألمنيوم

[أبو غازي1]

المشاركة الأصلية كتبت بواسطة ahmed idris

السلام عليكم
يمكن بمثبت جهد متغير مثل LM338 الذي يمكن أن يعطيك تيارا حتى 5 أمبير
والدائرة بسيطة (من الداتا شيت):

الداتا شيت:
http://www.ti.com/lit/ds/symlink/lm338.pdf
الدخل من البطارتين على التوالي سيعطي للمثبت جهد 24 فولت
أما خرج المثبت فستضبطه على 19 فولت (مستخدما أفومتر أو ميلتمتر ) بواسطة المقاومة المتغيرة R2
اختر R1 بقيمة 240 أوم أو 270 أوم
و R2 مقاومة متغيرة 5 كيلو أوم
LM338 قد يسخن لذلك يجب تركيبه على مبرد حراري من الألمنيوم

سلمت يداك أخي الكريم هذا بالضبط ما كنت أبحث عنه

هل هذه الدائرة آمنة على الكومبيوتر وهل يمكن استبدال المقاومة المتغيرة بأخرى ثابتة تجنبا للخطا وجزاك الله كل خير

[أبو غازي1]

المشاركة الأصلية كتبت بواسطة ahmed idris

السلام عليكم
يمكن بمثبت جهد متغير مثل LM338 الذي يمكن أن يعطيك تيارا حتى 5 أمبير
والدائرة بسيطة (من الداتا شيت):

الداتا شيت:
http://www.ti.com/lit/ds/symlink/lm338.pdf
الدخل من البطارتين على التوالي سيعطي للمثبت جهد 24 فولت
أما خرج المثبت فستضبطه على 19 فولت (مستخدما أفومتر أو ميلتمتر ) بواسطة المقاومة المتغيرة R2
اختر R1 بقيمة 240 أوم أو 270 أوم
و R2 مقاومة متغيرة 5 كيلو أوم
LM338 قد يسخن لذلك يجب تركيبه على مبرد حراري من الألمنيوم

أستاذي الكريم
طبقت الدائرة كما هي ولكن لم يتم الشحن فقط مؤشر الشحن باللابتوب يومض
مع العلم اني عيرت الخرج على 19 فولت كما هو مكتوب على شاحن اللابتوب

اخي هل تكون المشكلة بضعف الأمبير المطلوب للشحن ؟؟
أرجو الرد السريع وشكرأ

[ahmed idris]

السلام عليكم
أخي الدائرة مصدر تغذية قادر على إخراج الجهد 19V بواسطة ضبط المقاومة المتغيرة وتيار يصل حتى 5 أمبير
وحتى تعطي هذا التيار ضروري يكون الدخل على المنظم يتوفر على تيار كافي. يعني البطارتين 12+12 فولت تكون قادرة على إعطاء هذا التيار
حاول تجرب عمل الدائرة بعيدا عن اللاب توب يعني على أي جهاز يعمل ب 19 فولت أو أقل مثل لمبة 12 فولت 40 أو 50 wat أو غيرها من الأجهزة

[ماجد عباس محمد]

المشاركة الأصلية كتبت بواسطة أبو غازي1

أستاذي الكريم
طبقت الدائرة كما هي ولكن لم يتم الشحن فقط مؤشر الشحن باللابتوب يومض
مع العلم اني عيرت الخرج على 19 فولت كما هو مكتوب على شاحن اللابتوب

اخي هل تكون المشكلة بضعف الأمبير المطلوب للشحن ؟؟
أرجو الرد السريع وشكرأ

لآحظ أن الدخول 24 فولت و أنت تريد 19 فولت عند 3.5 أمبير وهذا يسبب فقد حرارة 5 * 3.5 = 17.5 وات أى كاوية لحام لهذا ستسخن المتكاملة و تقلل الخرج آليا للحماية
إما تضع لها مبرد كبير أو تستخدم مثبت تقطيعى LM2576-adj وهو 3A Sw-Reg
فقط راعى أن يكون الملف يتحمل 3 أمبير

[أبو غازي1]

المشاركة الأصلية كتبت بواسطة ahmed idris

السلام عليكم
أخي الدائرة مصدر تغذية قادر على إخراج الجهد 19V بواسطة ضبط المقاومة المتغيرة وتيار يصل حتى 5 أمبير
وحتى تعطي هذا التيار ضروري يكون الدخل على المنظم يتوفر على تيار كافي. يعني البطارتين 12+12 فولت تكون قادرة على إعطاء هذا التيار
حاول تجرب عمل الدائرة بعيدا عن اللاب توب يعني على أي جهاز يعمل ب 19 فولت أو أقل مثل لمبة 12 فولت 40 أو 50 wat أو غيرها من الأجهزة

شكرأ أستاذ أحمد سأعمل بنصيحتك وأخبرك بالنتيجة

[أبو غازي1]

المشاركة الأصلية كتبت بواسطة ماجد عباس محمد

لآحظ أن الدخول 24 فولت و أنت تريد 19 فولت عند 3.5 أمبير وهذا يسبب فقد حرارة 5 * 3.5 = 17.5 وات أى كاوية لحام لهذا ستسخن المتكاملة و تقلل الخرج آليا للحماية
إما تضع لها مبرد كبير أو تستخدم مثبت تقطيعى LM2576-adj وهو 3A Sw-Reg
فقط راعى أن يكون الملف يتحمل 3 أمبير

شكرأ أستاذي الفاضل لردك
لم اركب مبرد سابقأ لانني اردت تجربة الدائرة فقط والان ساعمل بنصيحتك واركب مبرد واجربها من جديد

والف شكر على النصيحة
