استفسار بسيط مسألة في الدائرة الكهربائية

السعادة · 23-02-2016, 10:03 PM

السلام عليكم ورحمة الله وبركاته

ممكن حل للمسألة مع توضيح خطوات الحل

جزاكم الله خير

[IMG]

[/IMG]

محمد ع يسى · 24-02-2016, 03:55 AM

السلام عليكم ورحمة الله وبركاته.
ما معنى:
u3=3u2

ماجد عباس محمد · 24-02-2016, 08:11 AM

بافتراض أن U هو الجهد على المقاومة بذات الرقم

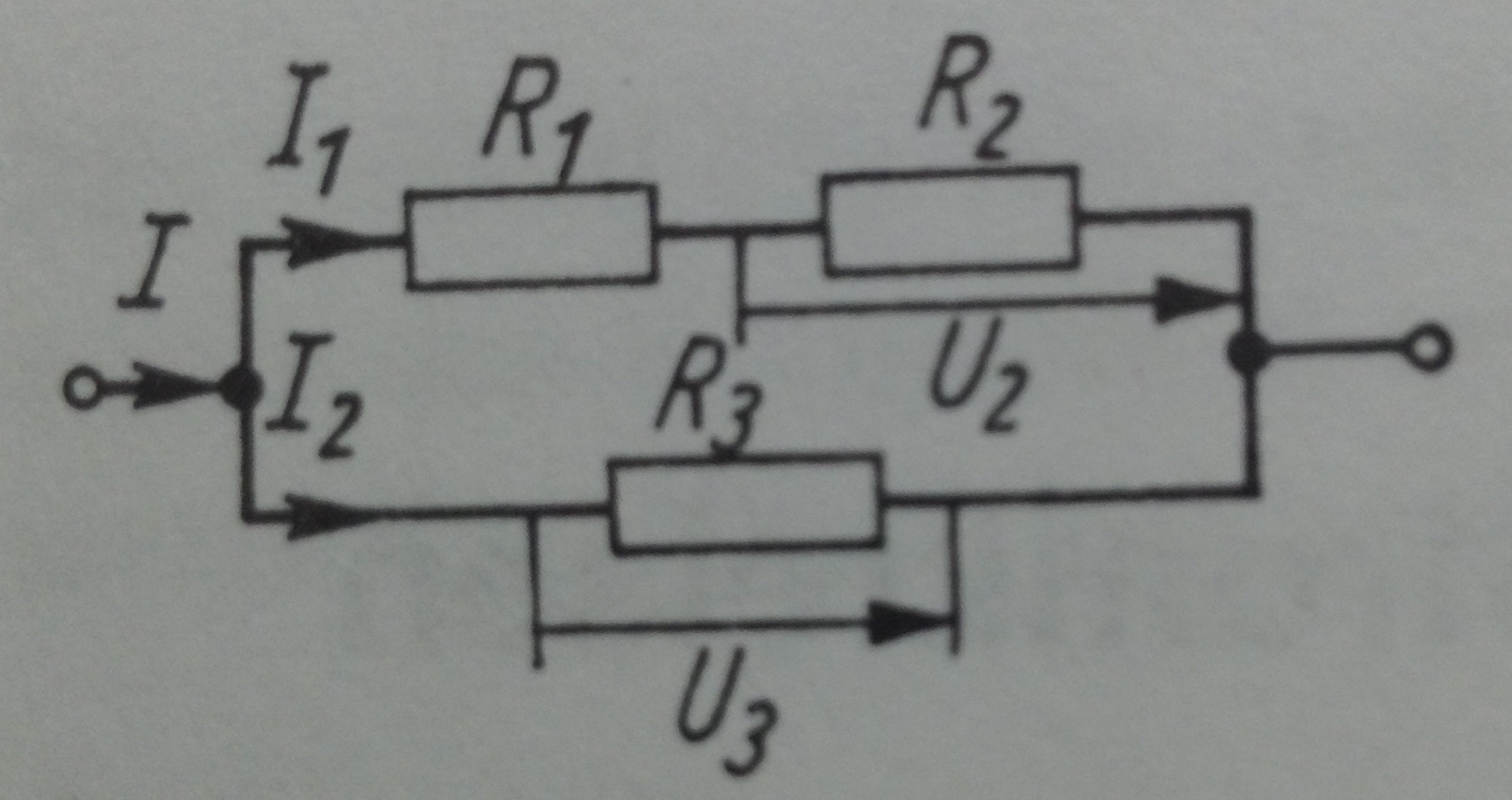

بتطبيق القانون على الدائرة كما بالرسم

كود:

I1 x (R1 + R2) = I2xR3
I1=2 x I2
2X I2 (R1+R2) = I2 X R3
6 + 2 x R2 = R3 - - - - - 1
2 X R2 = R3 - 6

U3 =3 X U2
I2 x R3 = 3 ( I1 x R2) = 3 ( 2xI2 X R2) = 6 x I2 XR2
R3 = 6 R2 - - - - - - 2

من المعادلتين 1،2 تحصل على المطلوب

السعادة · 24-02-2016, 02:16 PM

اقتباس:

المشاركة الأصلية كتبت بواسطة ماجد عباس محمد

بافتراض أن U هو الجهد على المقاومة بذات الرقم
بتطبيق القانون على الدائرة كما بالرسم

كود:

I1 x (R1 + R2) = I2xR3
I1=2 x I2
2X I2 (R1+R2) = I2 X R3
6 + 2 x R2 = R3 - - - - - 1
2 X R2 = R3 - 6

U3 =3 X U2
I2 x R3 = 3 ( I1 x R2) = 3 ( 2xI2 X R2) = 6 x I2 XR2
R3 = 6 R2 - - - - - - 2

من المعادلتين 1،2 تحصل على المطلوب

جزاك الله خير
