طريقة وصل الترانزيستور ليضيء ليدات عند انقطاع التيار الكهربائي

[xx512]

السلام عليكم اساتذتنا الكرام

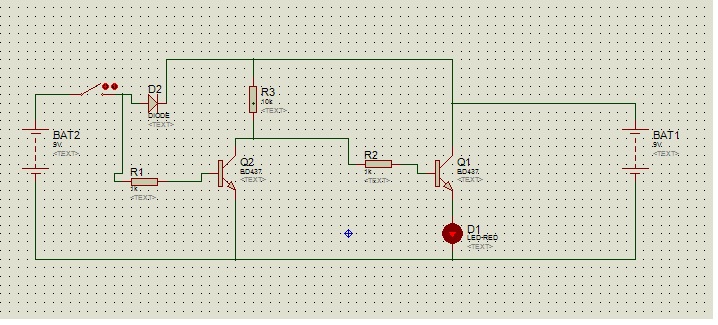

اليوم كنت عم افكر بطريقة لوصل الترانزيستور لينير الليدات في حال انقطاع التيار مثل الكشافات بحثت ولم ارى نتيجة ولكن فكرت واعتمادا على معلوماتي القليلة والمبتدئة في الالكترونيات توصلت لهذه الدارة لم اجربها على الواقع ولكن على برنامج بروتوس فقط واعطتني النتيجة ياريت تعطوني رايكم فيها واذا في اي خطا فيدوني وشكرا لكم

بالمناسبة يوجد بالدارة بطاريتان على اليار اعتبرتها الشاحن وعلى اليمين اعتبرتها البطارية

[محمد ع يسى]

وعليك السلام ورحمة الله وبركاته.
نعم دائرتك جيدة... لكن لا فائدة من الموحد الذي وضعته.
عند تنفيذها أخبرنا بقيمة البطارية والليدات حتى نعطيك القيمة المناسبة لكل قطعة.
كما لا تنس أنه لو كان المنبع تيارا مترددا أن تدخله على دائرة توحيد ثم دائرة تنعيم ومعها مقاومة تفريغ.
لمزيد من الاطلاع يمكنك مشاهدة هذا الموضوع:
http://www.qariya.info/vb/showthread...wpost&t=180305
لكن الصورة البنية فيها الترانزستور يحتاج التدوير... شرحت ذلك في الموضوع.
والسلام عليكم ورحمة الله وبركاته.

[xx512]

شكرا لك صديقي لكن عن اي موحد تتحدث
ثانيا في الموضوعالذي اشرت اليه لا ادري هل صحيح ام خطا فبعد تدوير الترانزيستور ياتي لقاعدته موجب من البطارية ومن المصدر في هذه الحالة ستبقى الليدات مضيئة في الشحن او عدم الشحن

[xx512]

وينك اخي محمد

[محمد ع يسى]

المشاركة الأصلية كتبت بواسطة xx512

شكرا لك صديقي لكن عن اي موحد تتحدث
أخي.. لا يوجد دايود غيره في دائرتك.
ثانيا في الموضوعالذي اشرت اليه لا ادري هل صحيح ام خطا فبعد تدوير الترانزيستور ياتي لقاعدته موجب من البطارية ومن المصدر في هذه الحالة ستبقى الليدات مضيئة في الشحن او عدم الشحن
هذه مسألة يطول شرحها.
نفذ الدائرة على المحاكاة وإن لم تفهم أخبرني.

جاءت الإجابات أعلاه... ومعذرة على تأخر الرد.

[xx512]

ساحاول تنفيذها واخبرك
