كيف يمكن تحويل 12v dc الى 20v dc ?

[O.Sophist]

السلام عليكم ورحمة الله
لدي استفسار بسيط من المختصين
وهو كيفية رفع الفولتية من 12 الى 20 ويكون التيار مستمر
وحبذا لو استطيع عمل ذلك باستخدام قطع من الاجهزة القديمة
وجزاكم الله خيرا

[dds.m.blal]

المشاركة الأصلية كتبت بواسطة O.Sophist

السلام عليكم ورحمة الله
لدي استفسار بسيط من المختصين
وهو كيفية رفع الفولتية من 12 الى 20 ويكون التيار مستمر
وحبذا لو استطيع عمل ذلك باستخدام قطع من الاجهزة القديمة
وجزاكم الله خيرا

بامكانك استخدام LM2576T مدمج معه موسات ودارة تقطيع

[ahmed idris]

المشاركة الأصلية كتبت بواسطة O.Sophist

السلام عليكم ورحمة الله
لدي استفسار بسيط من المختصين
وهو كيفية رفع الفولتية من 12 الى 20 ويكون التيار مستمر
وحبذا لو استطيع عمل ذلك باستخدام قطع من الاجهزة القديمة
وجزاكم الله خيرا

السلام عليكم
أخي ذكرت الجهد لكنك لم تحدد التيار

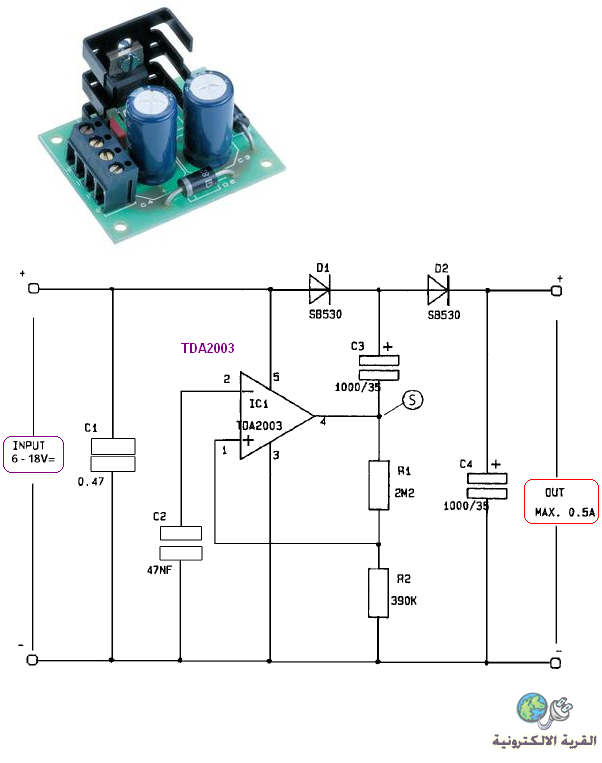

هذه دائرة بعناصر ممكن تجدها في أجهزة قديمة قد تفي بالغرض لو كان التيار أقل من 500 ميللي أمبير (500mA):

من هذا الرد:
http://www.qariya.info/vb/showpost.p...76&postcount=3
ملحوظة : لم أجرب الدائرة
هذا رابط الموضوع لكي تطلع على كل الردود والاقتراحات:
http://www.qariya.info/vb/showthread...876#post728876

[Georgeos]

المشاركة الأصلية كتبت بواسطة O.Sophist

السلام عليكم ورحمة الله
لدي استفسار بسيط من المختصين
وهو كيفية رفع الفولتية من 12 الى 20 ويكون التيار مستمر
وحبذا لو استطيع عمل ذلك باستخدام قطع من الاجهزة القديمة
وجزاكم الله خيرا

ماهي الاستطاعة المطلوبة, يعني كام أمبير تريد أن يكون خرج الدارة 20 فولت

[O.Sophist]

اشكرك اخ احمد على هذه الدائرة ساجربها ان شاء الله واخبرك النتيجه

وبالنسبة للاخ جورجس او ما اعرف ايش الاسم بالظبط الامبير المطلوب من 0.5 الى 1 امبير ليست مشكلة المهم تكون 20 فولت من دائرة استطيع صناعتها من الخردة

[Georgeos]

المشاركة الأصلية كتبت بواسطة O.Sophist

اشكرك اخ احمد على هذه الدائرة ساجربها ان شاء الله واخبرك النتيجه

وبالنسبة للاخ جورجس او ما اعرف ايش الاسم بالظبط الامبير المطلوب من 0.5 الى 1 امبير ليست مشكلة المهم تكون 20 فولت من دائرة استطيع صناعتها من الخردة

الاسم مظبوط "جورجوس"
أقترح عليك أن تقوم بعمل الدارة حسب مبدأ دارات التغذية النبضية من علبة تغذية كمبيوتر خردة, ففيها جميع القطع المطلوبة ماعدا مكثف الخرج

لمزيد من المعلومات أرجو مراجعة مواضيع الأخ إيهاب والأخ ماجد عباس محمد فقد قام كل منهما بشرح هذه الدارات باسهاب وتعمق.
هنا تجد أحد هذه المواضيع:
www.qariya.info/vb/showthread.php?t=147374
ولكن المشكلة في هذا الموضوع أن الصور قد غابت.

وهنا تجد صورة لدارة تحويل من 220 فولت متناوب إلى 12 فولت مستمر
http://upload.qariya.info/images/qar...4866f78c16.png
