تحويل ماكينة CNC من PARALLEL PORT الى USB فى اقل من ساعة

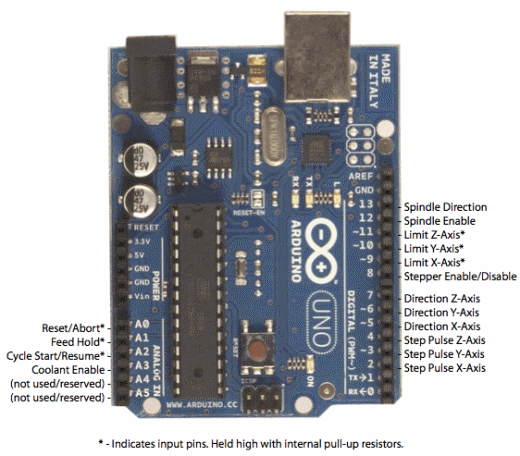

بسم الله الرحمن الرحيم السلام عليكم و رحمة الله و بركاته ان شاء الله و بعونه , اخوانى الاعزاء ساعرض معكم كيف نحول التحكم فى ماكينة CNC من PARALLEL PORT الى تحكم بواسطة USB و ذلك باذن الله فى اقل من ساعة و بتكلفة فى حدود 10 دولار . المميزات لهذا المشروع سهولته و رخص الثمن ولا تحتاج لخبرة لا اليكترونيات او برمجة للتعديلات على دائرة التحكم فى المكينة CNC و بالاضافة انك لن تغير شئ فى الماكينة . بالاضافة لمميزات التحكم بال USB فيمكنك استخدام اى لابتوب او PC حديث مع الماكينة من غير ما نبحث على جهاز قديم به PLL PORT . نبدأ باذن الله : اولا : الادوات المطلوبة : 1- لوحة اردوينو اونو + كابل ال USB الخاص بها ثمنها 10 دولار تقريبا . 2- تنزيل كومبيلر اردوينو من موقعه الرسمى مجانا طبعا https://www.arduino.cc/en/Main/Software 3- تحميل الملف firm ware التالى مجانى ايضا : https://github.com/grbl/grbl او من هنا مباشر https://github.com/Protoneer/GRBL-Ar...ive/master.zip 4- تحميل البرنامج التالى UNIVERSAL GCODE SENDER و هو مجانى ايضا : https://github.com/winder/Universal-G-Code-Sender او مباشر من هنا https://github.com/winder/Universal-...ive/master.zip خطوات التنفيذ : 1- تقوم تسطيب كومبيلر الاردوينو و لا تشغله الان 2- تقوم بفك الضغط لملف firm ware , ستجد اسم المجلد GRBL-Arduino-Library-master قم بتسميته GRBL (او اى اسم لا يتسبب الاسم الطويل فى مشاكل ) 3- قم بنسخ هذا المجلد ثم ضعه فى مجلد المكتبات الخاص بالاردوينو مثلا : D:\arduino-1.6.7\libraries 4- قم بتوصيل لوحة الاردوينو بالكمبيوتر 5- قم بفتح كومبيلر الاردوينو : File -> Examples – > GRBL (or what ever you renamed the folder to) -> ArduinoUno 6- قم بتحميل الملف الى لوحة الاردوينو الان ان شاء الله لوحة الاردوينو جاهزة لتعمل انترفيس لمكنة cnc >> نكمل ... 7- نقوم بتوصيل ارجل الاردوينو بدوائر الدرايفر لمحاور ال X ,Y ,Z لكل محور STEP , DIR بالاضافة لمفاتيح limit sw مع ملاحظة توصيل الارضي بين الاردوينو و دوائر الدرايفر كما بالشكل  هذا الموقع لشرح بعض التوصيلات : http://blog.protoneer.co.nz/arduino-cnc-shield/ 8 - بعد التوصيل قم بفك مجلد برنامج UNIVERSAL GCODE SENDER ثم تشغيله 9- (الفيديو سيوضح اكثر ) بداخل البرنامج قم بتحديد بورت ال USB ثم من FILE MODE - tab قم بسحب ملف ال gcode و بعدها قم بالضغط على امر ارسال send > ملحوظة : هذا البرنامج يحل محل MACH3 و به امكانية visual trace , manual control هذه بعض الفيديوهات للخطوات ستفيد اثناء التنفيذ : https://www.youtube.com/watch?v=k72ZnTBEczw https://www.youtube.com/watch?v=YWe_A8ED0Qo و يمكنكم البحث و الاستزادة من الموضوع : arduino cnc و اى اخ له اضافة يقدمها للجميع . من عنده امكانيات لتنفيذه ثم ينفذه يرفع لنا الصور او فيديو ليشجع الجميع . و الحمد لله الذى بنعمته تتم الصالحات اللهم اغفر لنا ان جعلنا القران اهون ما نقرا اللهم ردنا اليه و اجعله ربيع قلوبنا |
| اعلانات |
|
|||||
|
| اعلانات اضافية ( قم بتسجيل الدخول لاخفائها ) | |||
|
|
|
|||||
|
|
|||||
|
|
|
||||||
|
|
|
|||||
|
|
|
||||||
|
|
|
||||||
|

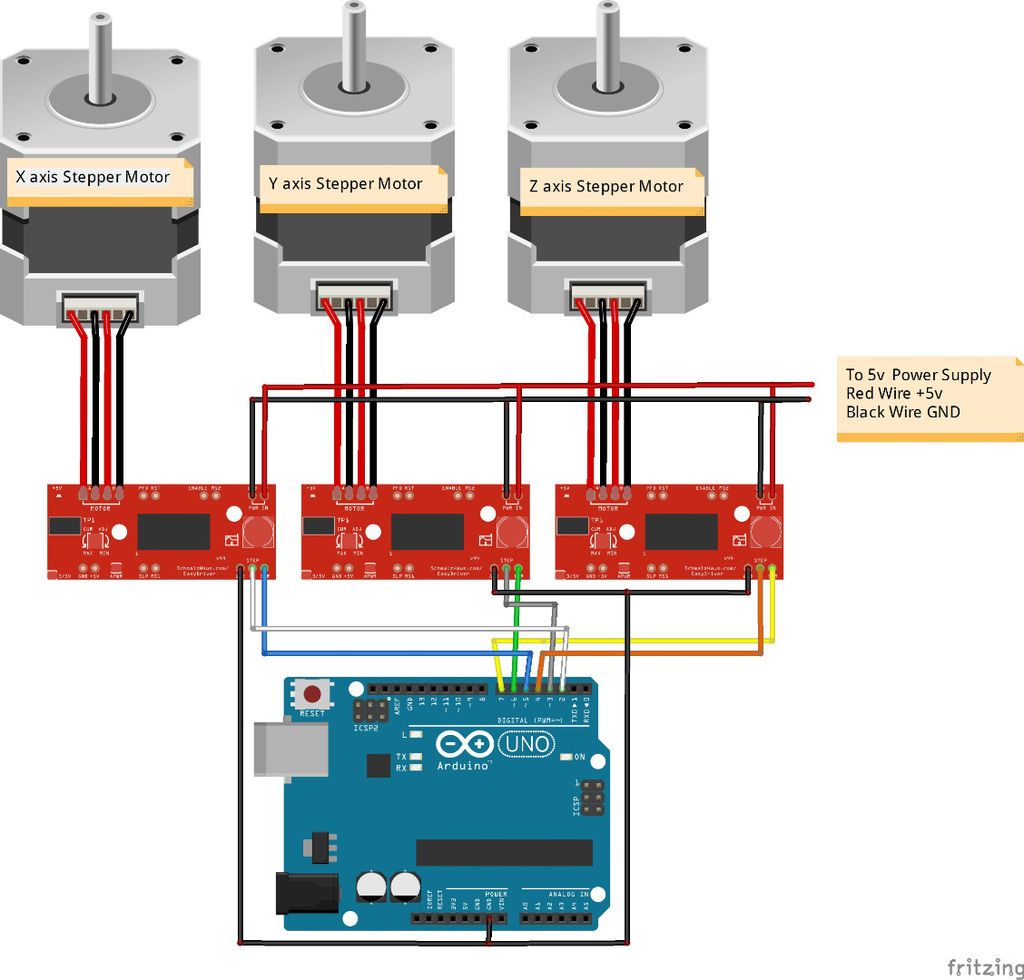

اسف لازعاجك مره اخرى مهندسنا الكريم الا تلاحظ معى ان الدريفرات التى تعمل عليها هذه الطريقه لمحركات الخطوة ثنائية القطبية Bipolar stepper motor ولا تعمل على المحرك الخطوة إحادى القطبية Unipolar stepper motor هل يمكن عملها على المحركات احاديه القطبيه دون مشاكل وتغذيه الطرفين بالجهد والاربع اطراف تدخل على الدريفر ومن الدريفر يخرج طرفين على الاردينو
|
