[hafs]

بسم الله الرحمن الرحيم
السلام عليكم جميعا

رجاءا مساعدتى فى ربط هذه الترومستات
وهل لها سنسور خارجى ام السنسور المثبت خلف التروسمتات فقط
واليكم الصور

__________________________________________________ ________
1_صور الترومستات
موديل Temperature Controller DTC / PID 5xx-n
:
:selce DTC 503-n

:
http://www3.0zz0.com/2016/03/04/00/494879453.jpg

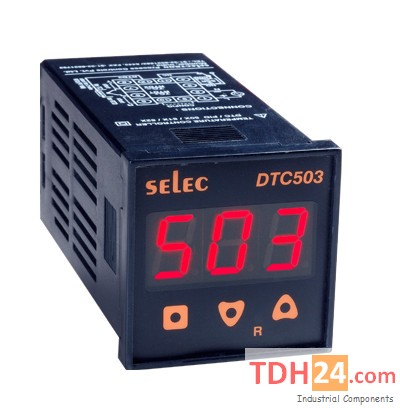

http://www2.0zz0.com/2016/03/04/00/962660827.jpg



__________________________________________________ ___________

صور المخطط وخلف الترومستات
:

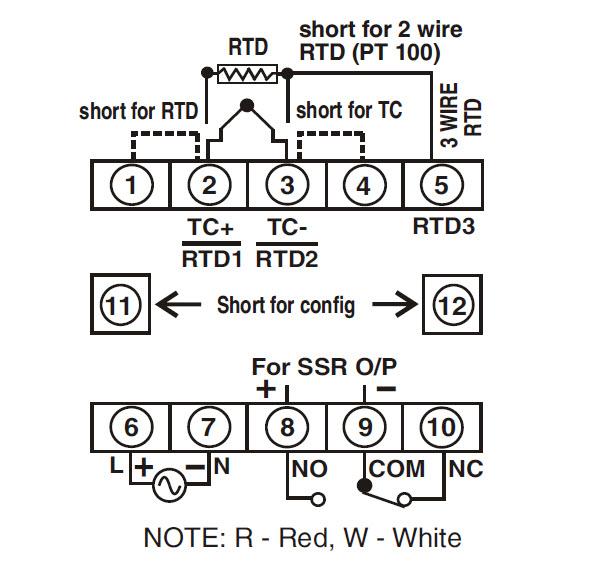

http://www2.0zz0.com/2016/03/04/00/874369226.jpg

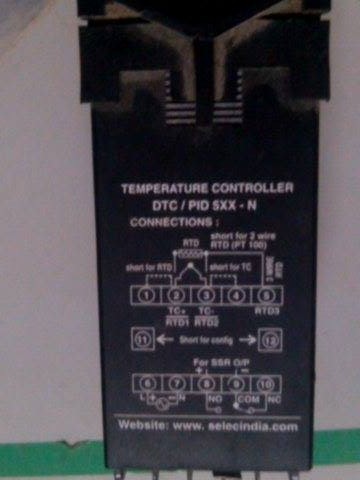

http://www2.0zz0.com/2016/03/04/00/544410765.jpg

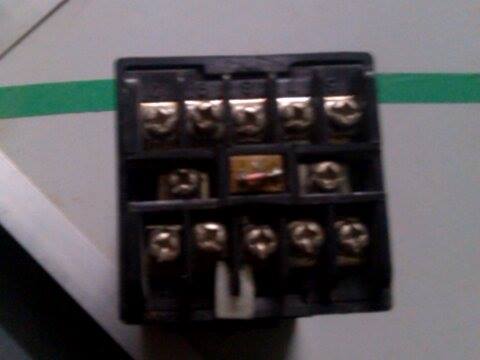

http://www2.0zz0.com/2016/03/04/00/426578411.jpg



__________________________________________________ ____

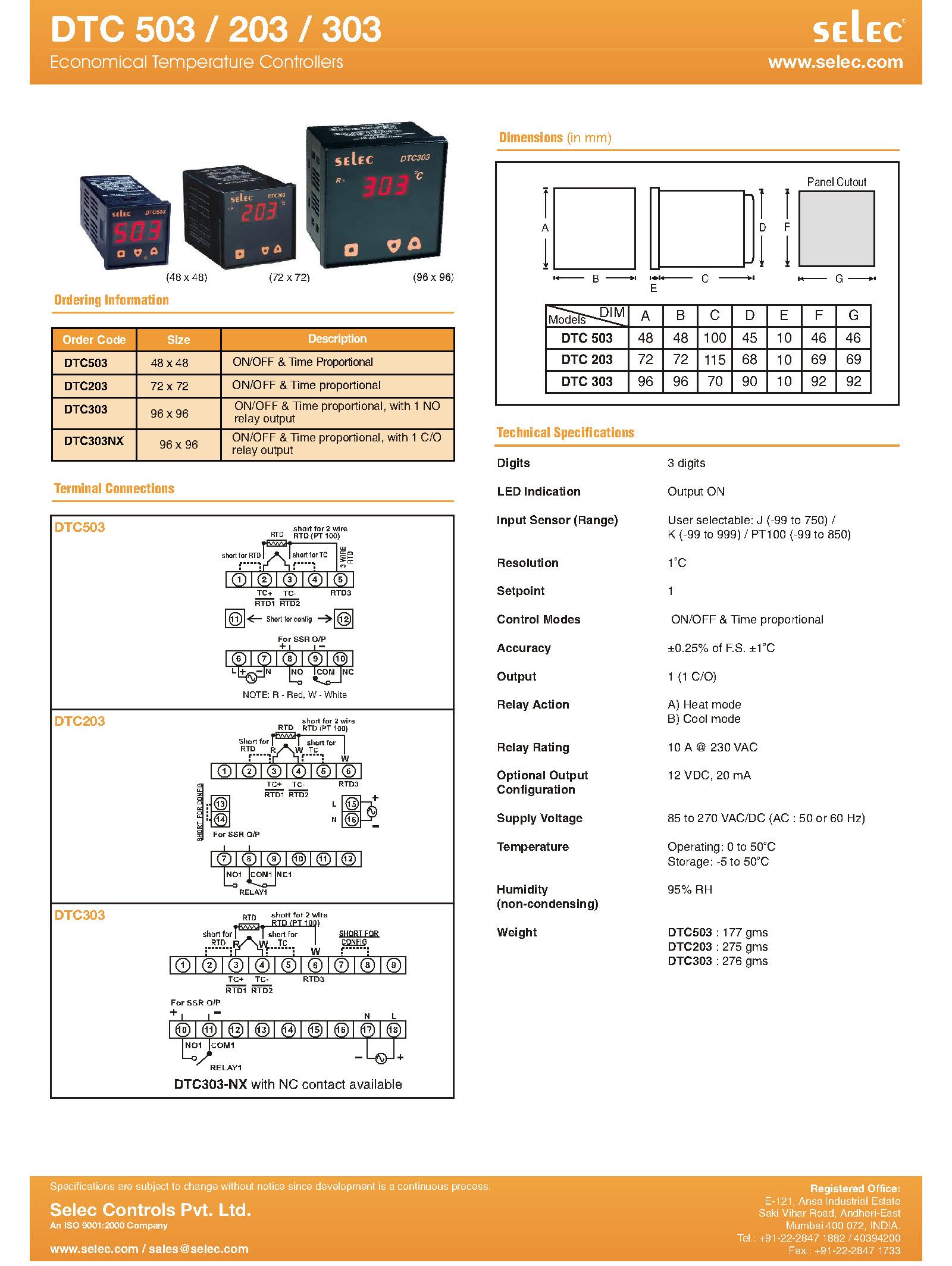

http://www3.0zz0.com/2016/03/04/00/592537404.jpg


تم تصغير هذه الصورة. إضغط هنا لرؤية الصورة كاملة. الحجم الأصلي للصورة هو 1600 * 2128.


__________________________________________________ ________

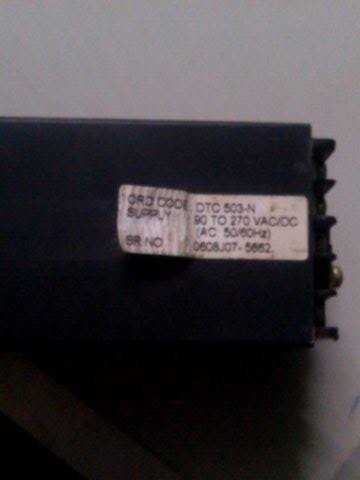

http://www2.0zz0.com/2016/03/04/00/133638329.jpg

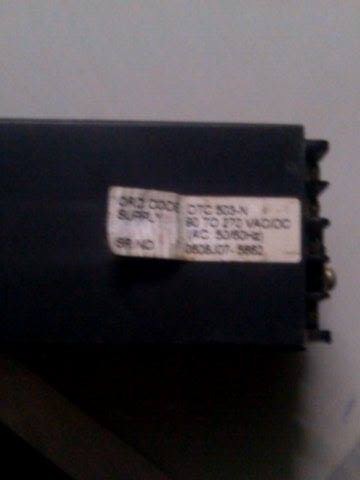

http://www3.0zz0.com/2016/03/04/00/567519019.jpg



__________________________________________________ _____________
وهل يعمل على 220 فولت ام 12 فولت؟

[عمروعمرو]

اخي الفاضل
علي قدر علمي هذا الترموستات يعمل علي جهد ٢٢٠ و لا تحتاج لسنسور خارجي، تيار التشغيل يجب الا يزيد عن ١٠ امبير

[hafs]

بسم الله الرحمن الرحيم
جزاكم الله خيرا عالرد

_____________________________________________
لو تفضلت التوصيل حسب المخطط

____________________________

http://www2.0zz0.com/2016/03/04/00/874369226.jpg

[myussef]

اول مرة انشوفها

[عمروعمرو]

اخي الفاضل، اظن و الله اعلم RTD هو نوع سنسور خارجي و علية يمكن تجاهل التظبيطات الخاصة به و يكفي توصيل L علي ٦ و N علي ٧.

بالنسبة للتوصيل بين ٢ و ٣ هل الرمز الذي علي الرسم يشير الي سخان الديفروست؟

ادعو اخي امحمد يوسف ان يكون معنا في هذا الموضوع ربما وصلنا الي الحل السليم.

[myussef]

شكرا اخي عمرو بس للاسف فعلا هي المرة الاولى التي ارى هذا النوع ولم اتمكن من فهم الخريطة الموجودة عليه
