سؤال سريع بحاجة لرد سريع من الخبراء والمهندسين في الموقع

[مهندس الكترون1]

السلام عليكم ..
بحاجة لمساعدتكم ...
أنا أعمل في شركة صيانة الكترونيات ولا ازال جديد ولم أقم بأي دورة تدريبية من قبل ..
اليوم صادفني عطل في ال UPS لم أعرف كيف أصلحه ...
المشكلة في ال يوبي اس ... هو يعمل بشكل طبيعي اي يشحن والبطارية ممتازة long فيتنامية الاصلية ..
ولكن عندما أفصله من الكهرباء واشغله على البطارية فقط واوصله بالكمبيوتر ... ثانيتين ثم يفصل فجأة ...

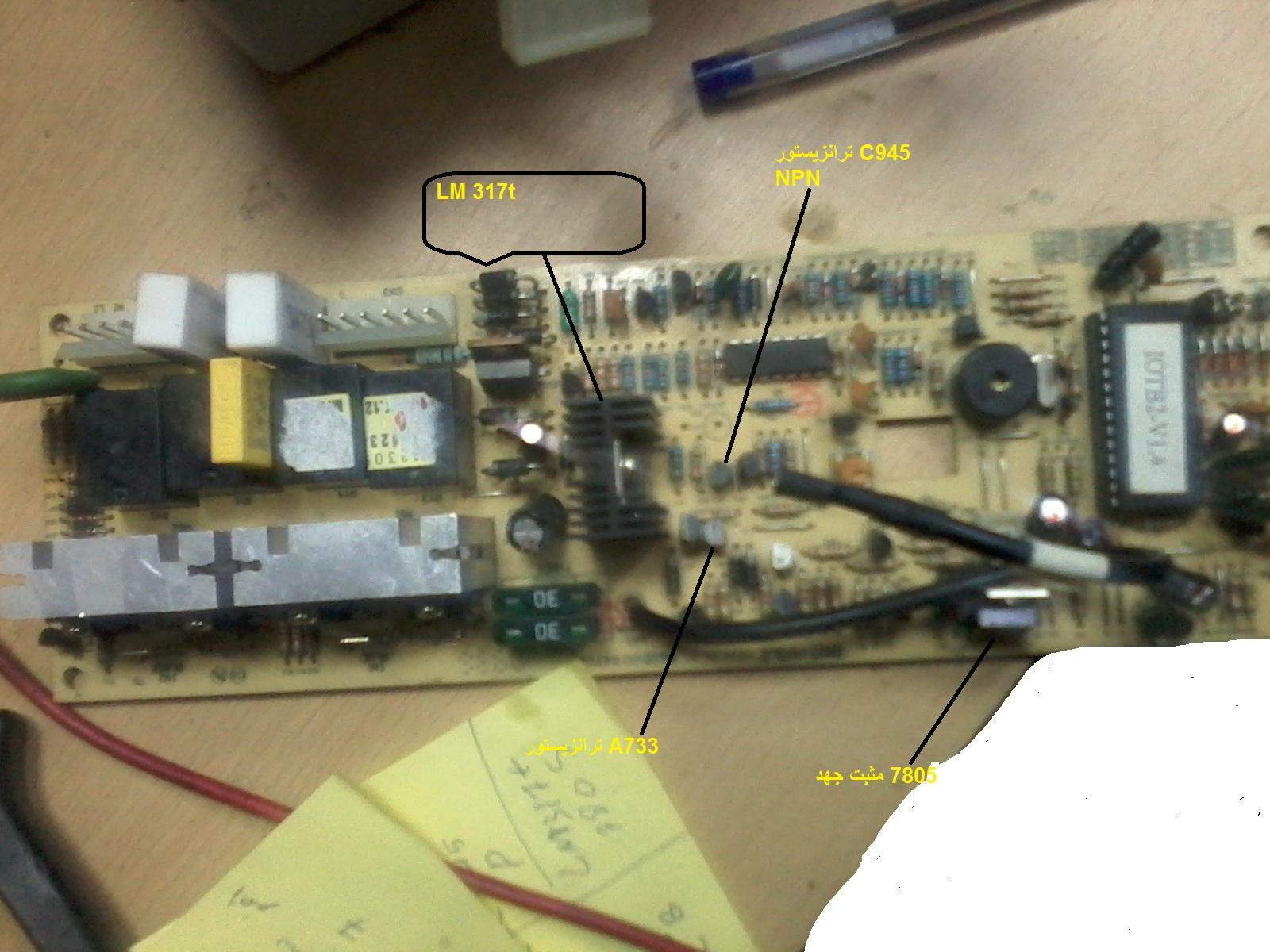

لم أعرف ما المشكلة .. في الصورة المرفقة الدارة بداخلة ... نوع ال يو بي اس PCE ..
فحصت منظمات الجهد طبيعية .. لكن منظم ال LM317t لم اعرف كيف أفحصه واظن المشكلة فيه ..
فحصت مثبت الجهد 7805 لكن لم اعرف كيف افحصه لان لا اعرف بنيته الداخلية ..
لفت انتباهي هناك ديود زينر عندما افحصه ضمن الدارة لا يعمل وعندم اخرجه من الدارة يعمل بشكل طبيعي ..
ايضا هناك 3 ديودات في منتصف الدارة واسفلها واضحة بالصورة نفس الحالة افحصها في الدارة لا تعمل وعندما اخرجها من الدارة وافحصها تعمل بشكل طبيعي ..
هناك ترانزيستور C945 موضح بالصورة فحصه يعطي مشكلة فيها لانه ديودين وفحصته على مقياس الديود على الاوميتر ....
عندما اخرجه من الدارة يعمل بشكل طبيعي ...
انتبهت لوجود مقاومة بالقرب منه .. لم تظهر في الصورة لانني نزعتها من الدارة لفحصها ...
هيي كبيرة بالحجم ... اكبر من المقاومات المجاورة لها .. ولكن
\عندما فحصصتها على الجرس في الاوميتير تعطي صوت جرس فهي شورت ...
لكن عندما قرأت قيمتها من الوانها هيي من اليسار الى اليمين
رمادي .. احمر .. فضي .. ذهبي ... وتعطي قيمة 0.82 اوم ...
هل يعقل مقاومة كبيرة بالحجم وتعطي فقيط هذه القيمة من الاوم الصغيرة جدا كأنها short ...
اتمنى المساعدة بسرعة

[remon romany]

المشاركة الأصلية كتبت بواسطة مهندس الكترون1

السلام عليكم ..
بحاجة لمساعدتكم ...
أنا أعمل في شركة صيانة الكترونيات ولا ازال جديد ولم أقم بأي دورة تدريبية من قبل ..
اليوم صادفني عطل في ال UPS لم أعرف كيف أصلحه ...
المشكلة في ال يوبي اس ... هو يعمل بشكل طبيعي اي يشحن والبطارية ممتازة long فيتنامية الاصلية ..
ولكن عندما أفصله من الكهرباء واشغله على البطارية فقط واوصله بالكمبيوتر ... ثانيتين ثم يفصل فجأة ...
لم أعرف ما المشكلة .. في الصورة المرفقة الدارة بداخلة ... نوع ال يو بي اس PCE ..
فحصت منظمات الجهد طبيعية .. لكن منظم ال LM317t لم اعرف كيف أفحصه واظن المشكلة فيه ..
فحصت مثبت الجهد 7805 لكن لم اعرف كيف افحصه لان لا اعرف بنيته الداخلية ..
لفت انتباهي هناك ديود زينر عندما افحصه ضمن الدارة لا يعمل وعندم اخرجه من الدارة يعمل بشكل طبيعي ..
ايضا هناك 3 ديودات في منتصف الدارة واسفلها واضحة بالصورة نفس الحالة افحصها في الدارة لا تعمل وعندما اخرجها من الدارة وافحصها تعمل بشكل طبيعي ..
هناك ترانزيستور C945 موضح بالصورة فحصه يعطي مشكلة فيها لانه ديودين وفحصته على مقياس الديود على الاوميتر ....
عندما اخرجه من الدارة يعمل بشكل طبيعي ...
انتبهت لوجود مقاومة بالقرب منه .. لم تظهر في الصورة لانني نزعتها من الدارة لفحصها ...
هيي كبيرة بالحجم ... اكبر من المقاومات المجاورة لها .. ولكن
\عندما فحصصتها على الجرس في الاوميتير تعطي صوت جرس فهي شورت ...
لكن عندما قرأت قيمتها من الوانها هيي من اليسار الى اليمين
رمادي .. احمر .. فضي .. ذهبي ... وتعطي قيمة 0.82 اوم ...
هل يعقل مقاومة كبيرة بالحجم وتعطي فقيط هذه القيمة من الاوم الصغيرة جدا كأنها short ...
اتمنى المساعدة بسرعة

اولا من الممكن ان تكون قيمة المقاومة صغيرة جدا وحجمها كبير جدا وذلك اذا كانت المقاومة قدرتها كبيرة او تتحمل تيار كبير.... لكن فى هذه الدائرة المفرضو تكون قيمة المقاومة 8.2 جيجا اوم حسب الالوان اللى حضرتك كاتبها..... فلو حضرتك شايف ان المقاومة. 82 اوم فقط.... فلابد من استبدال المقاومة بمقاومة اخرى قيمتها 8.2 جيجا اوم

[مشتاق الله]

بسم الله الرحمن الرحيم

السلام عليكم و رحمة الله و بركاته

اخى العزيز من بعض احتكاكى بصيانة و لو بسيطة فمن قواعد الصيانة :
اولا : يجب ان تستعين بالله و كنت اصلى ركعتين حاجة ليوفقنى الله
و كلما صعب عليك الامر ادعو الله , ثم :

1- الحصول على schematic للدائرة من النت مثلا .
2- فهم طريقة عمل الجهاز المراد صيانته هذا سيزيد من خبراتك المتراكمة (فى دائرتك تفهم كيف تعمل دائرة الشحن و دائرة switching و دائرة تقويم التيار و دائرة التفريغ)
3- تطبيق ما فهمته على schematic فتحدد كل دائرة بقلم الوان
4- مراقبة الجهاز و معرفة متى يحدث العطل (عندك فى دائرة التفريغ)
5- الاستعانة بالله و توقع المسار الذى يحدث فيه العطل من schem
6- النظر فى المسار على البوردة ربما تجد ما هو محترق
7- قياس عناصر المسار المتوقع

ملاحظة مهمة : القيمة الحقيقية لاى عنصر لا تظهر الا و هو خارج الدائرة
فان قست شئ و شككت فيه اخلع احد اطرافه ان كان
ذو طرفين ثم قيسه , و قارنه بقيمته المكتوبه عليه او
الموجودة فى ال schem.

كما انصحك بمتابعة بعض خبراء الصيانة نشراتهم و كتبهم لتتعلم منهم .
مثل هذا الموقع :
http://www.lcd-monitor-repair.com/

الله يوفقك لما يحبه و يرضاه .

و ما توفيقي الا بالله
الحمد لله الذى بنعمته تتم الصالحات

اللهم اغفر لنا ان جعلنا القران اهون ما نقرا
اللهم ردنا اليه و اجعله ربيع قلوبنا
و دليل لنا

[ماجد عباس محمد]

المشاركة الأصلية كتبت بواسطة مهندس الكترون1

السلام عليكم ..
بحاجة لمساعدتكم ...
أنا أعمل في شركة صيانة الكترونيات ولا ازال جديد ولم أقم بأي دورة تدريبية من قبل ..

يجب تدارك هذا الأمر بسرعة و لحينها اقرأ كورسات التعليم فى المنتديات

اليوم صادفني عطل في ال UPS لم أعرف كيف أصلحه ...
المشكلة في ال يوبي اس ... هو يعمل بشكل طبيعي اي يشحن والبطارية ممتازة long فيتنامية الاصلية ..
ولكن عندما أفصله من الكهرباء واشغله على البطارية فقط واوصله بالكمبيوتر ... ثانيتين ثم يفصل فجأة ...
لم أعرف ما المشكلة .. في الصورة المرفقة الدارة بداخلة ... نوع ال يو بي اس PCE ..

لا اعلم لماذا لم تفكر فى قياس البطارية عند الفصل فمن المعلوم أن عمر البطارية بضع شهور بينما المتوقع للإلكترونيات عشرات السنوات !!!!
فقد أصلحت كثير من هذه الأجهزة فقط بتغيير البطارية
المفروض فى الأجهزة الجيدة أن يعطى بيان أن البطارية قد فرغت و مادامت تفرغ بسرعة فهى غالبا تالفة

فحصت منظمات الجهد طبيعية .. لكن منظم ال LM317t لم اعرف كيف أفحصه واظن المشكلة فيه ..

لماذا و انت لا تعلم عنه شيئا؟
قبل الحكم أنزل الداتا شيت من
http://www.alldatasheet.com
و إن لم تجد داتا شيت لأى عنصر ابحث عنه فى جوجل و اعرف ما هو وما جهوده فإن وجدتها عليه وهو فى وضع التشغيل فهو سليم
لكن لا تتوقع أن تقيس متكاملة بالآفو كترانزيستور

فحصت مثبت الجهد 7805 لكن لم اعرف كيف افحصه لان لا اعرف بنيته الداخلية ..
لفت انتباهي هناك ديود زينر عندما افحصه ضمن الدارة لا يعمل وعندم اخرجه من الدارة يعمل بشكل طبيعي ..

هذا لأنك لا تعلم عنه شيئا نفس الكلام السابق ينطبق هنا
لو الدخل أعلى من 7 فولت و الخرج 5 فولت فهو سليم

ايضا هناك 3 ديودات في منتصف الدارة واسفلها واضحة بالصورة نفس الحالة افحصها في الدارة لا تعمل وعندما اخرجها من الدارة وافحصها تعمل بشكل طبيعي ..
هناك ترانزيستور C945 موضح بالصورة فحصه يعطي مشكلة فيها لانه ديودين وفحصته على مقياس الديود على الاوميتر ....
عندما اخرجه من الدارة يعمل بشكل طبيعي ...

لا افهم كلمة لا يعمل فهو لا يعمل إلا فى الدائرة أثناء التشغيل
التعبير المفهوم إما يقيس شورت أو مفتوح أو سيقيس الآفو - غالبا- الدائرة من حوله لذا لا تقاس المكونات الإلكترونية فى الدائرة

انتبهت لوجود مقاومة بالقرب منه .. لم تظهر في الصورة لانني نزعتها من الدارة لفحصها ...
هيي كبيرة بالحجم ... اكبر من المقاومات المجاورة لها .. ولكن
\عندما فحصصتها على الجرس في الاوميتير تعطي صوت جرس فهي شورت ...
لكن عندما قرأت قيمتها من الوانها هيي من اليسار الى اليمين
رمادي .. احمر .. فضي .. ذهبي ... وتعطي قيمة 0.82 اوم ...
هل يعقل مقاومة كبيرة بالحجم وتعطي فقيط هذه القيمة من الاوم الصغيرة جدا كأنها short ...
اتمنى المساعدة بسرعة

ابسط القواعد هى جدول الألوان - نعم هى صحيحة فكود الفضى فى الحزام الثالث يعنى أنك تقسم على 100 بدلا من أن تضرب وهذا رابط لحساب قيم المقاومت
http://www.dannyg.com/examples/res2/resistor.htm
وهذا رابط به كود الألوان كلها
http://www.digikey.com/en/resources/...or-code-4-band
و هذا النوع من المقاومات كثيرا ما يستخدم لإستشعار التيار للحد منه قبل إتلاف باقى المكونات
