4011 و 4093

[نعيم البديري]

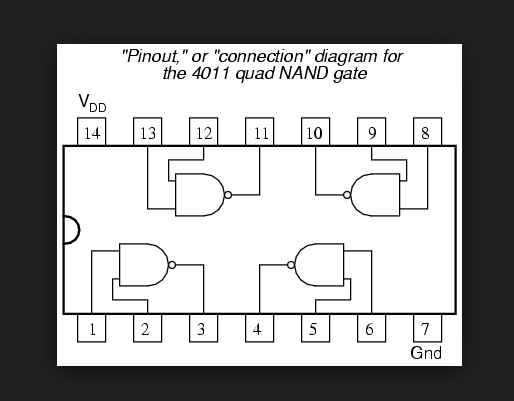

ماهو الفرق بين 4093 و 4011 / الاثنين هما ايسي 4 ناند لكن الاول هو ذو ادخالات شميت تركر (Quad 2-input NAND Schmitt trigger) .
السؤال الاول : كيف يميز الاول اقصد 4093 ان الاشارة في مستوى Hi ومستواها الواطي lo .مادامت ستدخل على قادح ؟
السؤال الثاني : هل بامكان 4093 التعامل مع الاشارات التماثلية ؟
السؤال الثالث : لم اجد 4093 في السوق القريبة هل بامكاني اضافة مكبر عمليات مثلا لمداخل 4011 (شميت تركر) ليكون بديلا للاول ؟


هذا هو 4093

[ماجد عباس محمد]

المشاركة الأصلية كتبت بواسطة نعيم البديري

ماهو الفرق بين 4093 و 4011 / الاثنين هما ايسي 4 ناند لكن الاول هو ذو ادخالات شميت تركر (Quad 2-input NAND Schmitt trigger) .
السؤال الاول : كيف يميز الاول اقصد 4093 ان الاشارة في مستوى Hi ومستواها الواطي lo .مادامت ستدخل على قادح ؟

أخى الكريم
فى المشاركتين 31 و 32

http://www.qariya.info/vb/showthread.php?t=85647&page=4
تجد شرح لتحويل المدخل من طرف عادى لطرف شميت وهو للعاكس كما لأى طرف آخر

السؤال الثاني : هل بامكان 4093 التعامل مع الاشارات التماثلية ؟

نعم وهو لتحسين أداء أو استجابة هذا المدخل للإشارات البطيئة
كثيرا من المتكاملات الرقمية يكون بعض الأطراف بها هذه الخاصية و البعض لا يحتويها بحسب الإحتياج فى التطبيق

السؤال الثالث : لم اجد 4093 في السوق القريبة هل بامكاني اضافة مكبر عمليات مثلا لمداخل 4011 (شميت تركر) ليكون بديلا للاول ؟

نعم و يمكن استخدام 40106 أو 4584 وهى ستة عواكس شميت كما يمكنك تحويل أى بفر عادى غير عاكس بإضافة المقاومتين
