اريد استبدال الريلية بترانزيستور

[احمدعبدالباقى]

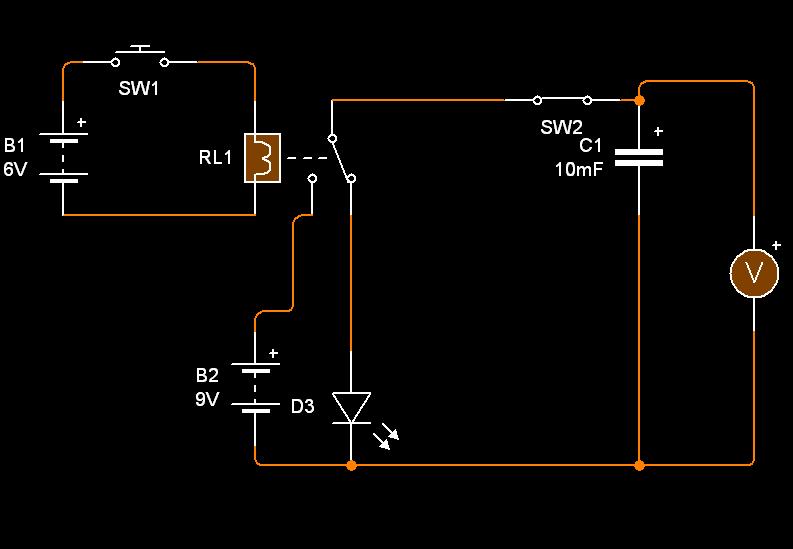

[IMG][/IMG]

اريد استبدال الريلية بترانزيستور يتحمل ليدات حتى 4 وات

لانى جربت دائرة بترانزيستور c8550 ولم يتحمل ليدات تيار عالى

[محمد ع يسى]

السلام عليكم ورحمة الله وبركاته.
لم أفهم ماذا ريد من هذه الدائرة.
هل تريد عند الضغط على اللزر يضيء الليد؟
إن كان كذلك فهذه الدائرة لا تصلح.

[احمدعبدالباقى]

لا استاذنا الغالي انا اريد العكس عند فصل التيار يضئ الليد

تحياتي

[محمد ع يسى]

أخي.. حتى تكون الدائرة كما تقول عليك وضع البطارية الـ9 فولت مكان الآفو.
وهذا المكثف لا فائدة منه.
كما يجب توصيل مقاومة على التوالي مع الليد لأن 9 فولت يحرقه.
وأما عن إمكانية استخدام الترانزستور مكان الريليه فإن كان الطلب كما فهمت حتى الآن فنعم ممكن... ولكن أنتظر ردك لأعلم إن كنت فهمتُ قصدك أم لا.

[remon romany]

المشاركة الأصلية كتبت بواسطة محمد ع يسى

السلام عليكم ورحمة الله وبركاته.
لم أفهم ماذا ريد من هذه الدائرة.
هل تريد عند الضغط على اللزر يضيء الليد؟
إن كان كذلك فهذه الدائرة لا تصلح.

هذة الدائرة لتشغيل ليد لفترة معينة مثلا 5 ثواني في حالة عدم الضغط علي الزر... وفي حالة الضغط يتم شحن المكثف مرة اخري وهكذا

[remon romany]

المشاركة الأصلية كتبت بواسطة احمدعبدالباقى

[IMG][/IMG]

اريد استبدال الريلية بترانزيستور يتحمل ليدات حتى 4 وات

لانى جربت دائرة بترانزيستور c8550 ولم يتحمل ليدات تيار عالى

هحاول ارسم لحضرتك دائرة تعمل نفس الوظيفة باستخدام ترانزيستور... لو نفعت هبعتهالك

[احمدعبدالباقى]

شكرا اخوانى جزاكم الله خير

فكرة الدائرة هى عند فصل التيار يفصل الريلية ويقوم بتشغيل الليد على البطارية اللى هى مكانها المكثف وعند وجود تيار يقوم الريلية بالتحويل لوضع التشغيل ويصل طرف البطارية ( المكثف ) بمصدر التيار الثانى لتبدأ الشحن

[remon romany]

المشاركة الأصلية كتبت بواسطة احمدعبدالباقى

شكرا اخوانى جزاكم الله خير

فكرة الدائرة هى عند فصل التيار يفصل الريلية ويقوم بتشغيل الليد على البطارية اللى هى مكانها المكثف وعند وجود تيار يقوم الريلية بالتحويل لوضع التشغيل ويصل طرف البطارية ( المكثف ) بمصدر التيار الثانى لتبدأ الشحن

حاولت اعمل لحضرتك دائرة تستخدم الترانزيستور لكن اعتقد ان الافضل استخدام الريلاي لان دوائر الترانزيستور هتبقي معقدة شوية وصعبة وذلك لان سويتش فصل البطارية يشغل المكثف وهذا يحتاج الي شئ متحرك مثل الريلاي
