[emad bakeer]

السلام عليكم ورحمة الله وبركاته اهلا وسهلا بكل اعضاء القرية الالكترونية

لدي جهاز توشيبا c850 فاصل انارة على الشاشة يعني اللمض مش شغلات

مع التدقيق في الشاشة تنتج بيانات على الشاشة ولكن الشاشة مظلمة يعني يظهر لوقو شركة توشيبا عندما اشغل الجهاز ولكن بدون اضاءة الشاشة مظلمة ..

جربت على شاشة خارجية الجهاز زي الحلاة شغال ولكن على شاشة الاب توب نفسها فش اضاءة

غيرت شلد الشاشة نفس المشكلة

جربت الشاشة على جهاز ثاني الشاشة شغال تمام التمام والاضاء تمام التمام ولكن الشاشة على نفس الاب توب لا يوجد اضاءة ولكن يوجد بيانات على الشاشة وهذا بعد التدقيق في الشاشة لانها سوداء بدون اضاءة

يا ريت اتفدوني في حل المشكلة وبعدين الاب توب فش فيه انفيرتر شيلد الشاشة بيتركب على نفس مذرالاب توب في السوكت الخاص فيه والاخر على سوكت الشاشة

ممكن اتكون المشكلة انه المذربورد مش اموصلة فولت للمبات الشاشة وياريت اتفدوني اين اجد دائرة الاضاءة في المذربورد الي بتوصل فولت للمبات وكيف الفحص

يا ريت اتفدوني في حل المشكلة وجزاكم الله كل خير وشكرا

[ahmed nafee]

السلام عليكم

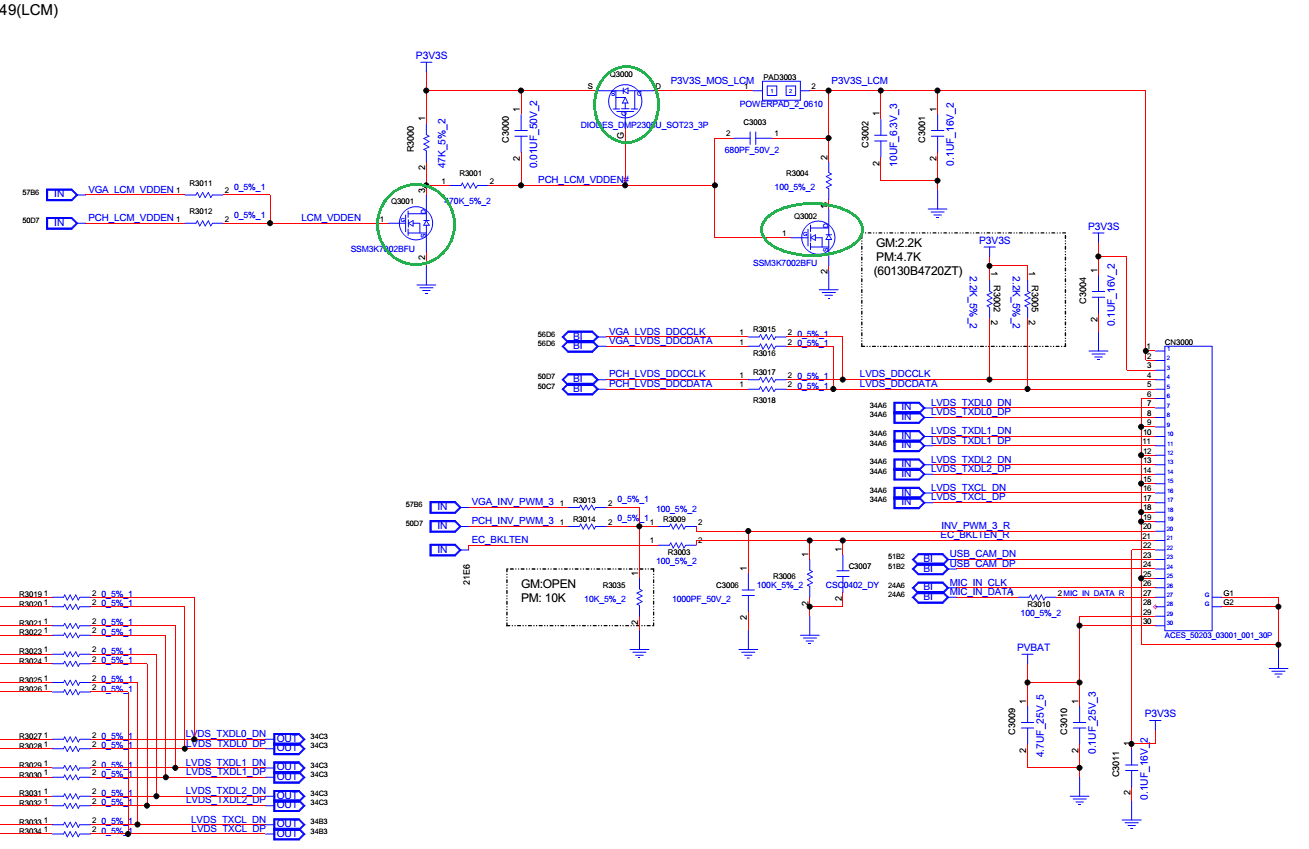

حاولت الحصول على مخطط الجهاز
ولااجزم انه هذا المخطط
ولكن يمكنك التأكد
قم بفحص الفولت على الطرف رقم 1 من كونكتر كابل lvds على البوردة
فى حالة عدم وجوده إفحص 3.3 فولت على الخط p3v3s
فى حالة وجود 3.3 على الخط p3v3s إفحص الموسفتات المعلم عيها بالأخضر
كذلك إفحص الفولت على الأطراف22 و29 و 30

[emad bakeer]

شكرا لك اخي تم حل المشكلة

[ahmed nafee]

اقتباس المشاركة الأصلية كتبت بواسطة emad bakeer شكرا لك اخي تم حل المشكلة

لايكفى هذا أخى!!!!
كان يجب أن توضح كيف تم الحل بالتفصيل
حتى يستفيد الأعضاء من طرق الإصلاح
وهذا هو الهدف الأساسى
وإلا فإن هذا القسم مصيره التجمد ... ولن يرد أحد على أى طلب

[dilmila]

اقتباس المشاركة الأصلية كتبت بواسطة emad bakeer شكرا لك اخي تم حل المشكلة

السلام عليكم
ممكن شرح للحل حتى نستفيد و من الافضل لو مرفق بالصور

[rojan hzne]

اخي مشكلتك ترانزسستور بجمب كنكتر الفلاتة وصل ترفين ببعض بيشتغل
