الموسفيت pnp بديلا عن ترانزيستور pnp هل يمكن ذلك

[احمدعبدالباقى]

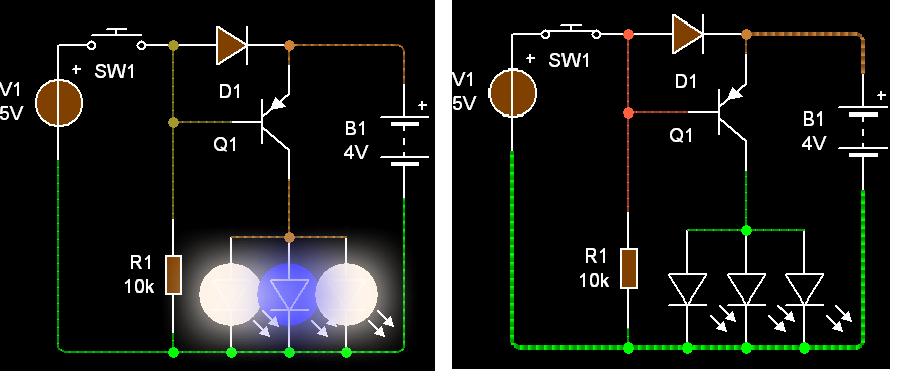

فى هذة الدائرة فى حالة وصول الجهد من المصدر 1 فانة يقوم باطفاء الليدات لانة يضع جهد موجل على قاعدة الترانزيستور

وفى حالة فصل الجهد من المصدر 1 فان الجهد السالب يطبق على قاعدة الترانزيستور مرورا بالمقاومة 10 كيلو مما يجعل الترانزيستور فى حالة عمل

المطلوب هنا التعديلات التى تتم فى الدائرة لتبديل الترانزيستور بموسفيت ليتحمل ليدات بطاقة اكبر نظرا لعدم وجود ترانزيستور pnp يتحمل تمرير تيار عالى ( لو موجود يبقى افضل ياريت لو تدلونى على الرقم )

[ماجد عباس محمد]

كل ترانزيستور تقريبا له ما يسمى المكمل complementary مطابق له فى المواصفات ولكن من النوع العكسى
مثلا 2N3055 له MJE2955 و هكذا
حدد التيار الذى تحتاجه و اسأل البائع عن ترانزيستور مناسب سيعطيك
أو ابحث لدى المنافذ مثل رام عن الرقم المناسب فهو يكتب التيار و الفولت و النوع

[احمدعبدالباقى]

شكرا جزيلا استاذنا الكبير على ردك

سابحث عن التيار المناسب فى موقع رام

جزاك الله خير

[ابو سهيل الحمصي]

المشاركة الأصلية كتبت بواسطة احمدعبدالباقى

فى هذة الدائرة فى حالة وصول الجهد من المصدر 1 فانة يقوم باطفاء الليدات لانة يضع جهد موجل على قاعدة الترانزيستور

وفى حالة فصل الجهد من المصدر 1 فان الجهد السالب يطبق على قاعدة الترانزيستور مرورا بالمقاومة 10 كيلو مما يجعل الترانزيستور فى حالة عمل

المطلوب هنا التعديلات التى تتم فى الدائرة لتبديل الترانزيستور بموسفيت ليتحمل ليدات بطاقة اكبر نظرا لعدم وجود ترانزيستور pnp يتحمل تمرير تيار عالى ( لو موجود يبقى افضل ياريت لو تدلونى على الرقم )

لما لا تستخدم ريليه بعد الترانزستور
