مساعدة فى دائرة تايمر

[omarabdallah18]

السلام عليكم ورحمة الله وبركاته
اريد دائرة تايمر باستخدام ne555 بحيث يشغل موتور صغير 12 فولت تيار مستمر لمدة ثانية ثم يفصل ثانيتين تم يشغل ثانية (اى يشغل ثانية ويفصل ثانيتين ) وهكذا
وشكرا

[محمد ع يسى]

وعليك السلام ورحمة الله وبركاته.
أتمنى أن يفيدك هذا الموقع:
http://www.qariya.info/colu/555.htm
إذا لم تفهم أخبرني.

[فكروعلم]

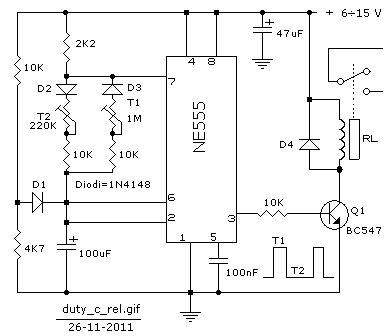

تفضل هذه الدارة وللحصول على الزمن اللازم قم بتخفيض قيمة المكف الموصول مع الطرف 2 للمتكاملة وكذلك قيم المقاومات المتغيرة للوصول الى الزمن الطلوب
