مساعدة فى دايره باور سبلاي

[mikro.man7]

فى حد بيشرح باور سبلاي او ازاي تحول باور سبلاي الكمبيوتر لباور ورشه

المشكلة انو استخدم مقاومتان 5 وات 10 كيلو

انا مش فاهم هوة وصل المقومات دي باي طرف وليه تم استخدامهم
؟؟

[mahmadsolimanra]

استخدم مقاومتان 5 وات 10 كيلو ليضع لمبه على كل مقاومه فتضيء عند عمل البوار انا لا اعرفهى ولاكن هذا ما فهمته من مشاهدت الفديو قبل مده


تحول باور سبلاي الكمبيوتر لباور ورشه
1- جمع الاسلاك الموجوده فى البور كل لون لوحده
2- خد فرده سلك سوده + فرد سلك خضره الحمهم مع بعض ولف عليهم شريط عازل (( شريط لحام شكرتون ))
لبقيت السلك الاسود الموجود هوى الطرف السالب الارضى (( -- ))
السلك الاصفر هوى طرف 12+ فولت (( + ))
السلك الاحمر هوى طرف 5+ (( +))
السلك البرتقالى هوى طرف 3.3+ (( + ))
السلك الازرق هوى طرف 12- سالب ((12- ))

[ابداع اسلامي]

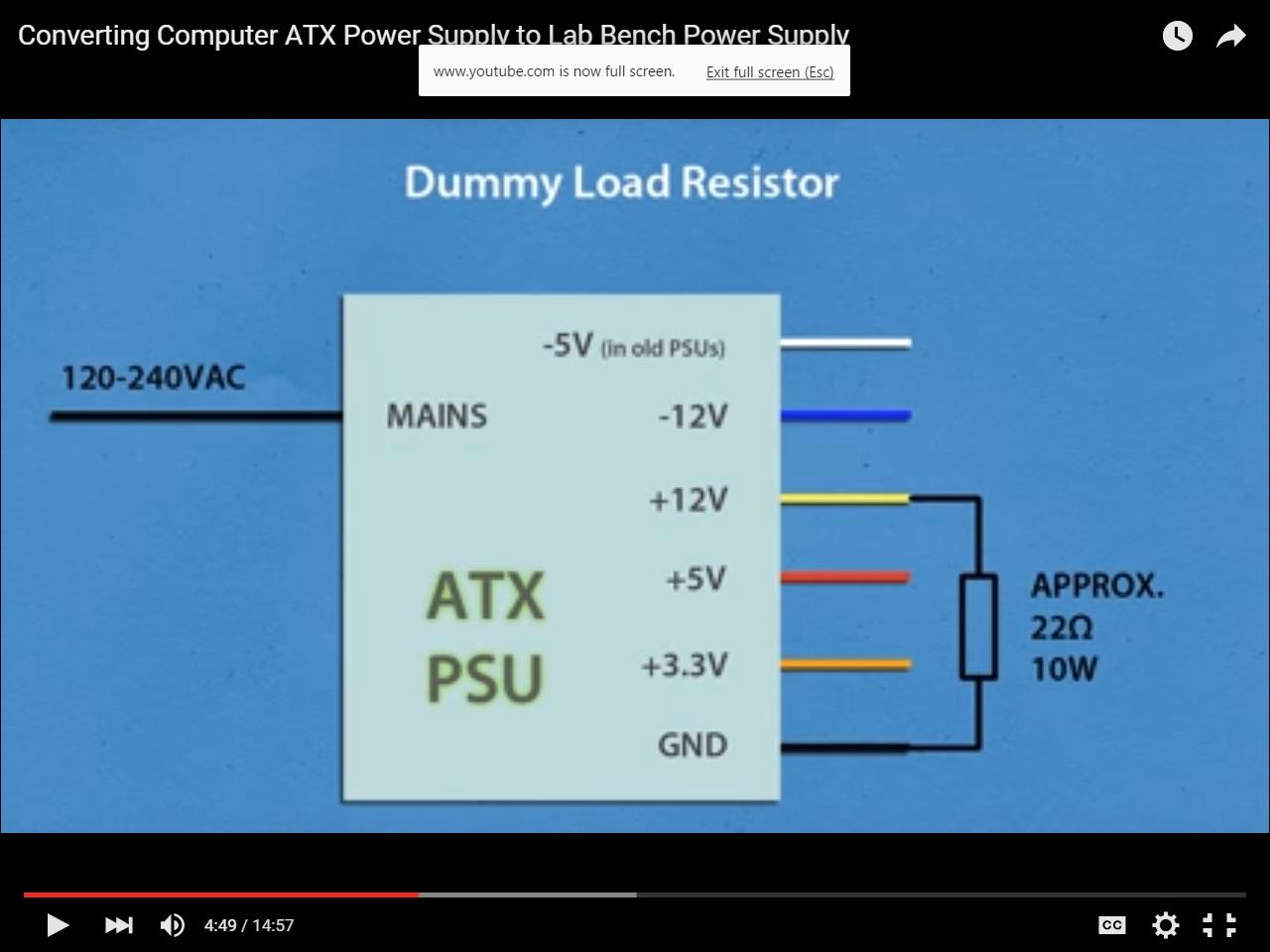

وحدات التغذية هذه مصممة لكي تعمل عندما تستشعر أن هناك مستهلك للتيار متصل بها مثل لوحة الكمبيوتر, ولكي توفر الطاقة وترتاح أو تعمل قيلولة إذا لم تكن متصلة بمصدر استهلاك.

في العادة لا تنطلق ولا تقوم بتزويد بالجهود 3.3, 5 ,12 فولت إذا لم يكن هناك حمل أو مستهلك. والوحدات الجديدة لا تتطلب ذلك ولكن وحدات الحاسوب كالتي أدرجها صاحب الفيديو قد لا تعمل باستقرار إن قمت بتشغيلها وبدون وصل حمل طفيلي مثل مقاومة كما ترى.

ففي الوحدات القديمة تصل مقاومة بين منبع 5 فولت وبين السالب أو الأرضي. والوحدات الجديدة بين 12 فولت وبين السالب أو الأرضي. وعند وصل هذه المقاومة فإن وحدة التغذية سوف تقوم دوما بتزويد الجهود 3.3 و 5 و 12 فولت.

[mikro.man7]

المشاركة الأصلية كتبت بواسطة ابداع اسلامي

وحدات التغذية هذه مصممة لكي تعمل عندما تستشعر أن هناك مستهلك للتيار متصل بها مثل لوحة الكمبيوتر, ولكي توفر الطاقة وترتاح أو تعمل قيلولة إذا لم تكن متصلة بمصدر استهلاك.

في العادة لا تنطلق ولا تقوم بتزويد بالجهود 3.3, 5 ,12 فولت إذا لم يكن هناك حمل أو مستهلك. والوحدات الجديدة لا تتطلب ذلك ولكن وحدات الحاسوب كالتي أدرجها صاحب الفيديو قد لا تعمل باستقرار إن قمت بتشغيلها وبدون وصل حمل طفيلي مثل مقاومة كما ترى.

ففي الوحدات القديمة تصل مقاومة بين منبع 5 فولت وبين السالب أو الأرضي. والوحدات الجديدة بين 12 فولت وبين السالب أو الأرضي. وعند وصل هذه المقاومة فإن وحدة التغذية سوف تقوم دوما بتزويد الجهود 3.3 و 5 و 12 فولت.

تمام اخي فهمتك
طيب ازاى اعرف انو الباور الى معايا اوصلو ب5 فولت ولا 12 عشان يفضل شغال

ملخوظه اخر هوة المقاومتان موصلين توال ولا توازاى اصل انا شايف سلكين احمر
5 فولت رايحين للمقاومتان لية ؟

[ابداع اسلامي]

في هذا الرابط شرح مفصل للأمر

https://pcbsmoke.wordpress.com/2012/...-bench-supply/

رأيي الشخصي أن مثل هذه الحلول لوحدات التغذية تهدر الطاقة إذا كنت ستصل حمل يستهلك 20 واط بدون استفادة من وحدة التغذية في بعض الأوقات!
الميزة الوحيدة هي أنك تستفيد منها في التدفئة في الشتاء!

لم أصنع واحدة مثلها قط.
إن لم تجد قيمة المقاومة التي تريد وتناسب وحدة التغذية التي لديك يمكنك وصل عدة مقاومات على التوازي أو التوالي لتصل إلى قيمة المقاومة المناسبة وقدرة المقاومة على تحمل الحرارة الناتجة!

على العموم إن أعجبتك الفكرة يمكنك في البداية صناعة كل شيء عدا مقاومات الحمل ومشعات الحرارة. يمكنك أضافتها لاحقا وأعتقد أنك تمتلك واحدة سوف تعمل بدون هذه المقاومات.

وحدات التغذية الحديثة تتطلب ربط أو وصل سويتش لحظي (ليس دائم) بين مستشعر 3.3 فولت وبين منبع 3.3 فولت. تأمل الصور فضلا في الرابط
عندما تضغط على السويتش تنطلق وحدة التغذية وتعمل المروحة!
هنا قم بقياس الجهود بمقياس الفولت الرقمي لتجدها على الأسلاك
+12 فولت +5 فولت ....الخ.

إن كانت وحدة التغذية لديك "أثرية" أي أقدم مما في الصورة من حيث أنها ليست أيه تي إكس فلا تحتاج لمقاومة حمل لأن مثل هذه الوحدات تعمل فور وصول التيار العام لها.

[mikro.man7]

المشاركة الأصلية كتبت بواسطة ابداع اسلامي

في هذا الرابط شرح مفصل للأمر

https://pcbsmoke.wordpress.com/2012/...-bench-supply/

رأيي الشخصي أن مثل هذه الحلول لوحدات التغذية تهدر الطاقة إذا كنت ستصل حمل يستهلك 20 واط بدون استفادة من وحدة التغذية في بعض الأوقات!
الميزة الوحيدة هي أنك تستفيد منها في التدفئة في الشتاء!

لم أصنع واحدة مثلها قط.
إن لم تجد قيمة المقاومة التي تريد وتناسب وحدة التغذية التي لديك يمكنك وصل عدة مقاومات على التوازي أو التوالي لتصل إلى قيمة المقاومة المناسبة وقدرة المقاومة على تحمل الحرارة الناتجة!

على العموم إن أعجبتك الفكرة يمكنك في البداية صناعة كل شيء عدا مقاومات الحمل ومشعات الحرارة. يمكنك أضافتها لاحقا وأعتقد أنك تمتلك واحدة سوف تعمل بدون هذه المقاومات.

وحدات التغذية الحديثة تتطلب ربط أو وصل سويتش لحظي (ليس دائم) بين مستشعر 3.3 فولت وبين منبع 3.3 فولت. تأمل الصور فضلا في الرابط
عندما تضغط على السويتش تنطلق وحدة التغذية وتعمل المروحة!
هنا قم بقياس الجهود بمقياس الفولت الرقمي لتجدها على الأسلاك
+12 فولت +5 فولت ....الخ.

إن كانت وحدة التغذية لديك "أثرية" أي أقدم مما في الصورة من حيث أنها ليست أيه تي إكس فلا تحتاج لمقاومة حمل لأن مثل هذه الوحدات تعمل فور وصول التيار العام لها.

تمام انا الباور سبلاي الى معايا حديث او صيني من الى بيتباع فى السوق كان حصلت فيه مشكله مع الجهاز الخاص بي زمان وهيا انو كان الجهاز بيفصل لوحدو

المهم انا فهمتك

بلنسبه للمقومات 5 وات 10ك لقيتها انهاردة فى احد المحلات وجبتها ها اوصلهم الاتنين توازي مع طرف 5 فولت والارضي __ صح كدا
فى مشكله فى التركيب واقفه معايا وهيا البنات بتاعت الباور الى ها اركبها على الشاسيه واربطها لازم ها تلمس الباور سبلاي اعزلهم ازاى ؟؟
انا ناوي ان شاء الله اضيف حاجة كمان حابب اخد رئيك فيها ها اعمل طرف متغير

او بمعني انو ها اضيف دايرة او جزء متغير باستخدام LM317 وممكن استخدم ميكروكنترول و شاشه اظهار قيمه الفولت 7 سيجمنت فعندي فكرة عن برمجه الميكرو AVR __ ATMEGA8

[ابداع اسلامي]

هل المقاومة 10 كيلو أوم؟ هو يتحدث عن عشرات الأوم؟

حسنا على أية حال سبق الإشارة لموضوع هذا الحمل الطفيلي.

أما بالنسبة للعازل فيمكنك أن تصنع من أي بلاستيك مرن ولا يكسر عند شد البرغي عليه وعلى شكل حلقات عازلة أما بقصها بالمقص بشكل مربع وتثقبها أو بشكل دائري بالحصول على قطعة انبوب معدنية وطرقها في البلاستيك لتحصل على قوالب دائرية.

ولكن بإمكانك أن تحصل على قطعة من المطاط مثل قطعة من انبوب الدراجة الهوائية الداخلي وتقص منها دوائر أو مربعات عازلة فهي مرنة وجيدة.

بالنسبة لموضوع 317 يمكنك أضافتها ولكن سوف تكون القدرة التي تعول عليها محدودة حسب تبريدها!
بما أنك تحيط علما بالحسابات عليك أن تنتبه لأقصى قدرة التي تقدر 317 أن تزودك بها بالنظر لنشرة الخصائص

هذا كتيب خاص بي عن وحدات التغذية الخطية من البداية عبر التبريد إلى النهاية بما أنك تريد اضافة أحدها لهذه الوحدة النبضية

http://www.4shared.com/rar/cEQYxggpc...Supplies2.html

إضافة مؤشرات رقمية للدلالة على التيار المستهلك وفرق الجهد شيء مهم لكي تراقب الأمر وتكون وحدة التغذية شبه احترافية

يمكنك أن تتصفح هذا الموضوع
http://www.qariya.info/vb/showthread.php?t=167154
فقد طرحت فيه حلول للعارضات المتوفرة في السوق. ولكن إن كنت تتقن صناعتها بالمايكروكنترولر وإضافة ميزات ودلالات على العارضة للتيار والجهد والقدرة معا فهذا ممتاز
وسر على بركة الله
