تعديل على وحدة تغذية

[Sallam]

الأخوة الكرام في القرية الإلكترونية

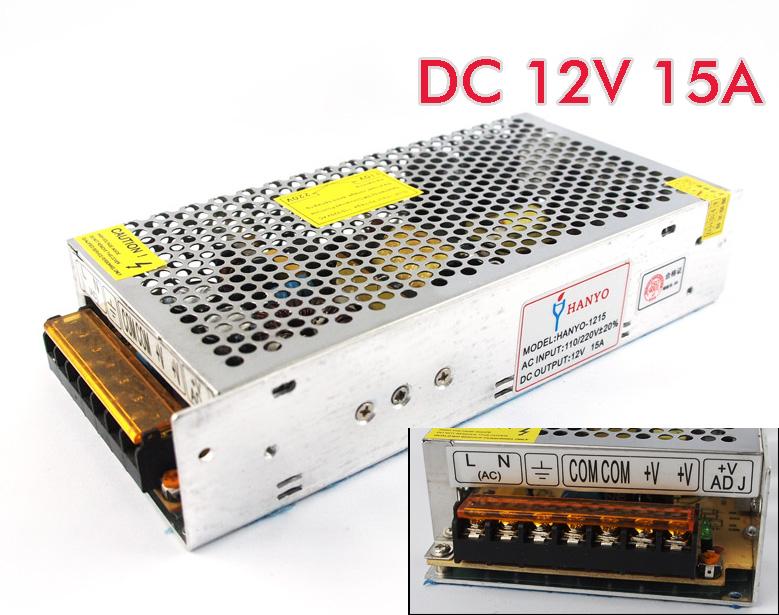

كيف يمكن التعديل على وحدة التغذية هذه لتغيرر جهد الخرج من 0 الى قيمة عظمى اكثر من 16 فولت

وشكرا

[Sallam]

[Sallam]

أرجو من الأخوة الكرام في القرية الالكترونية مساعدتي.

وأشكركم سلفا

[نعيم البديري]

وعليكم السلام ورحمة الله //
الاخ سلام : عند التغيير بتنظيم البوت V ADJ+ الى اقصى حدين ماهي النتائج لديك ؟

[Sallam]

المشاركة الأصلية كتبت بواسطة نعيم البديري

وعليكم السلام ورحمة الله //
الاخ سلام : عند التغيير بتنظيم البوت V ADJ+ الى اقصى حدين ماهي النتائج لديك ؟

أسعد الله أوقاتك استاذ نعيم

عند التغيير بالمقاومة المتغيرة V ADJ+ يعطيني القراءة ما بين 10.5 فولت حد أدنى و 13.8 حد أعلى.

أشكر أهتمامك

ودمت

[نعيم البديري]

المشاركة الأصلية كتبت بواسطة Sallam

أسعد الله أوقاتك استاذ نعيم

عند التغيير بالمقاومة المتغيرة V ADJ+ يعطيني القراءة ما بين 10.5 فولت حد أدنى و 13.8 حد أعلى.

أشكر أهتمامك

ودمت

اهلا بك مرة اخرى اخ سلام : القصد من سؤالي اعلاه هو الخطوة التالية التي اطلبها منك وهي :
فك البوردة بحذر عن اغطيتها وتتبع تلك البوت اقصد V ADJ
1- هل يستخدم منها خطين فقط اي انك ستجد الخط المتغير الوسط شورت مع احد الخطين وهناك طرف منفرد ؟ ام تستخدم ثلاثة اطراف بالكامل ..
2- هناك احتمالين لامكانية زيادة الجهد عن القيمة 13.8 وهذين الاحتمالين يعتمدان على كون اعلى قيمة للجهد هل تم الحصول عليها عندما تكون البوت في اكبر قيمة لها ام العكس عندما تكون شورت ؟ اذا كانت الحالة الاولى هي الاحتمال الاول نضيف مقاومة ولتكن نصف قيمة المتغيرة توالي بعد فك الطرف الاخير من البوت (المتغيرة ) اما اذا كان الاحتمال الثاني (حالة الشورت تعطينا اعلى قيمة ) هنا نتتبع خط المتغيرة بالتاكيد سنجد مقاومة ثابتة توالي معها عند ذالك نحاول تقليلها (تقليلها نعم وليس عمل شورت عليها ) مثلا نضيف مقاومة توازي معها بنفس قيمتها لنحصل على الزيادة .
تابع هذه الملاحظات واي استفسار نكمل الحديث ان شاء الله لغاية الحصول على نتيجة فربما نبحث في مكان اخر يتعلق بالسيطرة على الاي سي المستخدم ..

[Sallam]

المشاركة الأصلية كتبت بواسطة نعيم البديري

اهلا بك مرة اخرى اخ سلام : القصد من سؤالي اعلاه هو الخطوة التالية التي اطلبها منك وهي :
فك البوردة بحذر عن اغطيتها وتتبع تلك البوت اقصد V ADJ
1- هل يستخدم منها خطين فقط اي انك ستجد الخط المتغير الوسط شورت مع احد الخطين وهناك طرف منفرد ؟ ام تستخدم ثلاثة اطراف بالكامل ..
2- هناك احتمالين لامكانية زيادة الجهد عن القيمة 13.8 وهذين الاحتمالين يعتمدان على كون اعلى قيمة للجهد هل تم الحصول عليها عندما تكون البوت في اكبر قيمة لها ام العكس عندما تكون شورت ؟ اذا كانت الحالة الاولى هي الاحتمال الاول نضيف مقاومة ولتكن نصف قيمة المتغيرة توالي بعد فك الطرف الاخير من البوت (المتغيرة ) اما اذا كان الاحتمال الثاني (حالة الشورت تعطينا اعلى قيمة ) هنا نتتبع خط المتغيرة بالتاكيد سنجد مقاومة ثابتة توالي معها عند ذالك نحاول تقليلها (تقليلها نعم وليس عمل شورت عليها ) مثلا نضيف مقاومة توازي معها بنفس قيمتها لنحصل على الزيادة .
تابع هذه الملاحظات واي استفسار نكمل الحديث ان شاء الله لغاية الحصول على نتيجة فربما نبحث في مكان اخر يتعلق بالسيطرة على الاي سي المستخدم ..

أشكرك من كل القلب أستاذي الكريم الأخ نعيم البديري

سأعمل على الملاحظات التي ذكرتها وأرى كيفية توصيل مقاومة ضبط الجهد وأعتقد الصورة أصبحت أوضح.

سأوافيك بالتفاصيل قريبا

لقد تعودت على أفضالك الطيبة وطبعا بعد الفضل الأول والأخر للله وحده ولكن لا يمنع أن نشكر كل من يتعب ويجتهد في سبيل تقديم الأفضل للجميع.

الله يباركك ويحفظك

[Sallam]

المشاركة الأصلية كتبت بواسطة نعيم البديري

اهلا بك مرة اخرى اخ سلام : القصد من سؤالي اعلاه هو الخطوة التالية التي اطلبها منك وهي :
فك البوردة بحذر عن اغطيتها وتتبع تلك البوت اقصد V ADJ
1- هل يستخدم منها خطين فقط اي انك ستجد الخط المتغير الوسط شورت مع احد الخطين وهناك طرف منفرد ؟ ام تستخدم ثلاثة اطراف بالكامل ..
2- هناك احتمالين لامكانية زيادة الجهد عن القيمة 13.8 وهذين الاحتمالين يعتمدان على كون اعلى قيمة للجهد هل تم الحصول عليها عندما تكون البوت في اكبر قيمة لها ام العكس عندما تكون شورت ؟ اذا كانت الحالة الاولى هي الاحتمال الاول نضيف مقاومة ولتكن نصف قيمة المتغيرة توالي بعد فك الطرف الاخير من البوت (المتغيرة ) اما اذا كان الاحتمال الثاني (حالة الشورت تعطينا اعلى قيمة ) هنا نتتبع خط المتغيرة بالتاكيد سنجد مقاومة ثابتة توالي معها عند ذالك نحاول تقليلها (تقليلها نعم وليس عمل شورت عليها ) مثلا نضيف مقاومة توازي معها بنفس قيمتها لنحصل على الزيادة .
تابع هذه الملاحظات واي استفسار نكمل الحديث ان شاء الله لغاية الحصول على نتيجة فربما نبحث في مكان اخر يتعلق بالسيطرة على الاي سي المستخدم ..

أشكرك من كل القلب أستاذي الكريم الأخ نعيم البديري

سأعمل على الملاحظات التي ذكرتها وأرى كيفية توصيل مقاومة ضبط الجهد وأعتقد الصورة أصبحت أوضح.

سأوافيك بالتفاصيل قريبا

لقد تعودت على أفضالك الطيبة وطبعا بعد الفضل الأول والأخر لله وحده ولكن لا يمنع أن نشكر كل من يتعب ويجتهد في سبيل تقديم الأفضل للجميع.

الله يباركك ويحفظك
