السلام عليكم ورحمة الله وبركاته

ترددت في أي مكان أضع طلبي و إن شاء الله جد ظالتي هنا
أنا منذ أسبوعين في حيرة أمام عطل في دائرة باور سبلاي مخصصة لتشغيل قارئ الذكي:
LG mini home theatr fb 162
يبدو أن تجاوزتني الأحداث بخبرتي المتواضعة
إذا كان من يريد مسادتي و طرح الموضوع بالتفاصيل

[mkhuzanie]

اخي الكريم
عليك بطرح المشكلة اولا
وخطوات الفحص التي قمت بها ثانيا
وانشاء الله ستجد من يساعدك
وشكرا

[tahar99]

وحدة الباور هذه لما إستقبلتها لا حياة فيها ، وهي باور مجهزة بستاند باي 5v يشعل لمبة و مفتاح يشغل الباور ، يعني المشكل هي الحصول على 5v على إحدى طرف
في بداية توقعت تلف str a6252 أو str x6759 لكن الفحوصات أكدت سلامتهم غيرت مكثفات التغذية و ديودات الزنر


مبدئيا مرحلة الإبتدائي سليمة لمبة السريال تميض للحظة
كما غيرت ثلات أبتوكبلر و 2 منظم الجهد 431TL ، تفقدت كل المقاومات في الباور

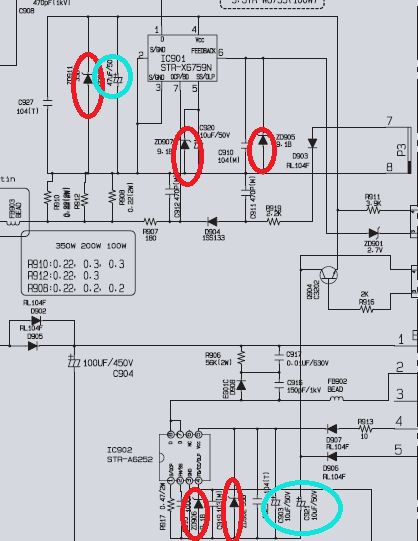

التحصيل : على الزنر zb911 جهد يصل إلى 8v لكنه ينخفض مع الوقت ليس ثابت على zb902 0v

على الثانوي مخرج الستاند باي 0.1v

[tahar99]

[mkhuzanie]

السلام عليكم
حسب مافهمت انك ماحصلت اي قطعه تالفة في المرحلة الابتدائية
كم قيمة الجهد على مكثف C904& C905=400V
مع القياس الجهد على المكثفات C909,C903,C921 =14/19V

[tahar99]

شكرا على الرد

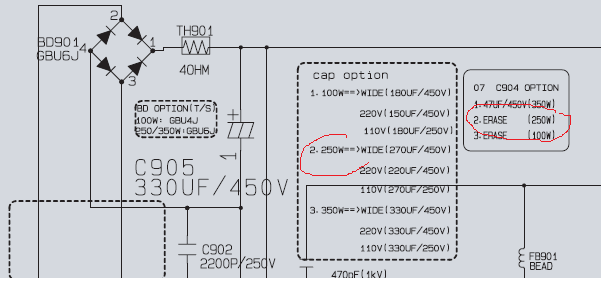

c905 318v c905=270uf/450v

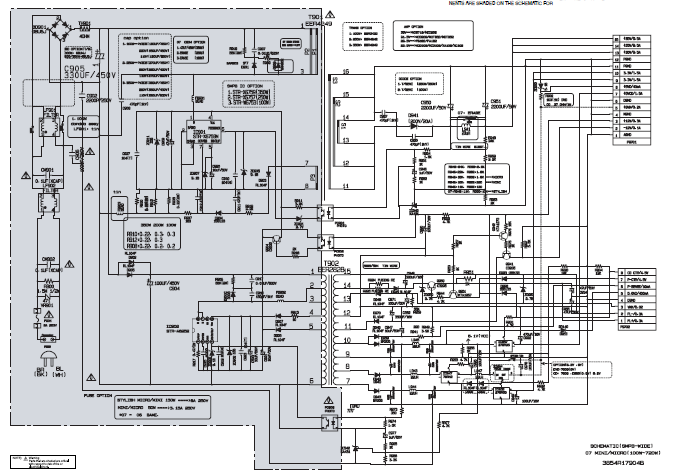

c904 غير موجودة لأن المخطط اعلاه يشغل عديد النسخ من أجهزة LG يو يفرق بالقدرة
انا لدي باور 250watt





على المكثف c909 : جهد يصل إلى 8v لكن ينقص مع الوقت
على المكثف c903 c921 0 v

[mkhuzanie]

اخي الكريم
الجهد على IC901,902 ضروري لتشغيل الايسي
وعدم وجود هذا الجهد والذي يجب ان يكون بحدود 14/19V
لان هذا الجهد ياتي من المدخل مباشرة للتغذية
لذا عليك فحص المتكاملتين والتاكد من سلامتهما
للعلم: (عند اجراء جميع عمليات الفحص والقياس عليك بفصل جميع الكبلات والوصلات عن التغذية )
وشكرا

[tahar99]

عفوا أخي هل تغذية إيسيهات تأتي من المدخل مباشرة أم من خرج الشوبر لأني لا أرى مقاومة البدئ startup
