سؤال في برنامج بروتس

[السيد بدوى]

سؤال في برنامج بروتس--لو عندي لوجو ازاي انقله علي البورده في بروتس --لو في فيديو او شرح ان امكن

[السيد بدوى]

هو السؤال صعب قوي كده- لدرجه محدش عايز يجاوب

[Sallam]

المشاركة الأصلية كتبت بواسطة السيد بدوى

هو السؤال صعب قوي كده- لدرجه محدش عايز يجاوب

حضرة السيد بدوي

ستجد ما تبحث عنه في هذا الرابط
http://www.instructables.com/id/Add-...roteus-ARES-1/

وانا مستعد للشرح اذا لم تصل لما تريد
بالتوفيق

[السيد بدوى]

المشاركة الأصلية كتبت بواسطة Sallam

حضرة السيد بدوي

ستجد ما تبحث عنه في هذا الرابط
http://www.instructables.com/id/Add-...roteus-ARES-1/

وانا مستعد للشرح اذا لم تصل لما تريد
بالتوفيق

جزاك الله خيرا-- شكرا لك علي مساعدتك

[Sallam]

أهلا وسهلا والشكر يعود لله أولا وثانيا للقرية الكريمة بأعضاءها

[السيد بدوى]

المشاركة الأصلية كتبت بواسطة Sallam

حضرة السيد بدوي

ستجد ما تبحث عنه في هذا الرابط
http://www.instructables.com/id/Add-...roteus-ARES-1/

وانا مستعد للشرح اذا لم تصل لما تريد
بالتوفيق

ارجو الشرح خطوه خطوه وشكرا لك

[السيد بدوى]

[QUOTE=السيد بدوى;1031859]ارجو الشرح خطوه خطوه وشكرا ل-- لان شرح الفيديو مش واضح]

[Sallam]

[quote=السيد بدوى;1031999]

المشاركة الأصلية كتبت بواسطة السيد بدوى

ارجو الشرح خطوه خطوه وشكرا ل-- لان شرح الفيديو مش واضح]

أهلا بالسيد بدوي

لقد وعدتك بالشرح اذا لم يساعدك الفيديو مع أنني وجدته يجري الخطوات بالتفصيل.

وعلى أي حال أنا مستعد للمزيد

طبعا يفترض أنه لديك لوجو موجود ومحفوظ على جهازك

نقوم بفتح رسم اللوجو بواسطة برنامج الرسام

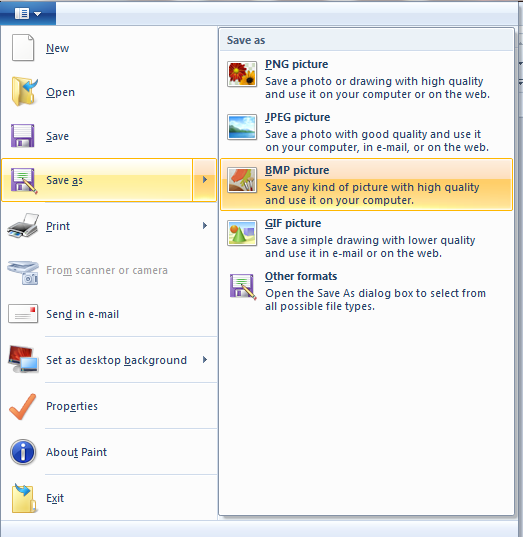

ومباشرة نقوم بحفظه

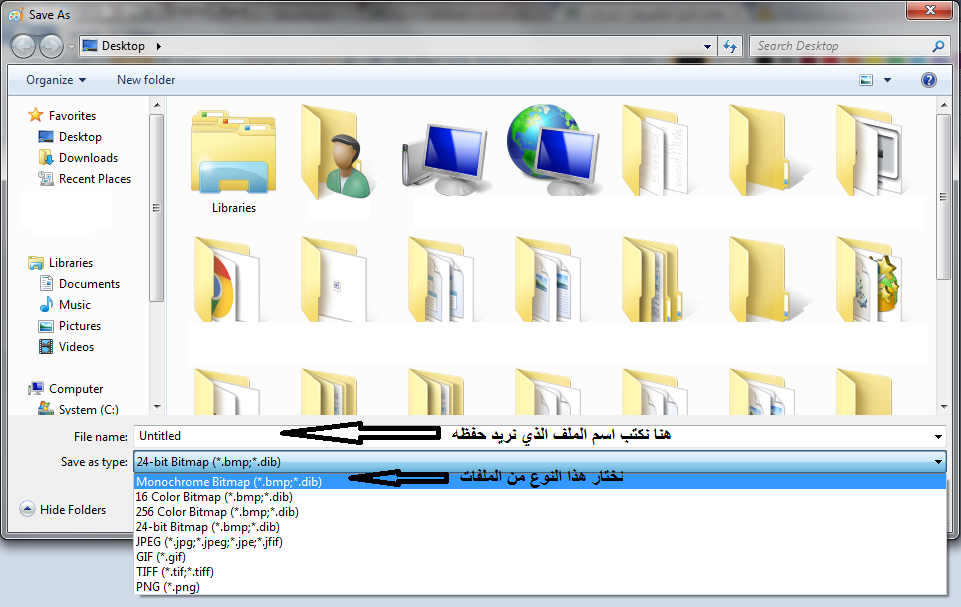

والخطوة التالية نختار نوع الملف كما في الصورة التالية


ثم نذهب لبرنامج البروتوس ومن قائمة ملف نختار الأمر Import Bitmap والذي يعني استيراد صورة نقطية.
يفتح لنا صندوق حوار فتح نحدد الملف ونضغط فتح

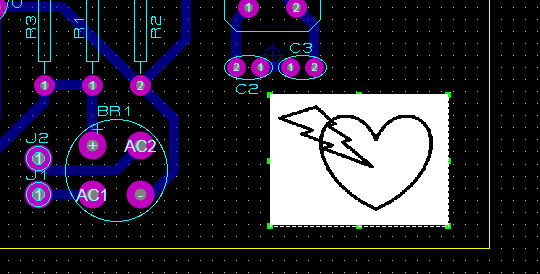

ثم نضغط داخل واجهة البروتوس فيتم لصق الصورة ثم نقوم بتحديدها وتعديل حجمها من خلال المقابض الموجودة على زوايا الصورة

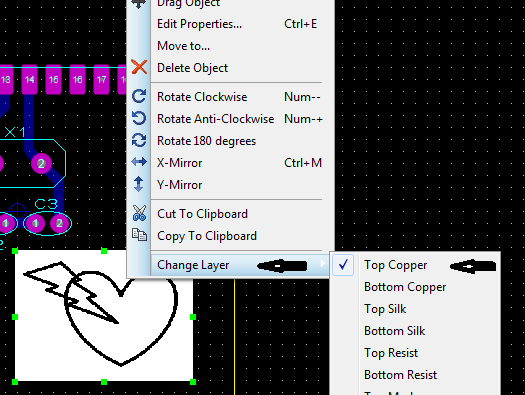

بقي أن نحدد الطبقة التي سينتمي لها الشعار هل هي Bottom Layer or Top Layer

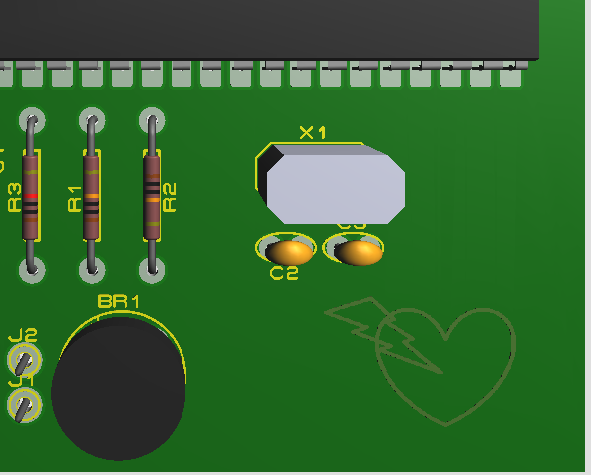

وأخيرا تكون النتيجة هكذا عندما نختار Top Layer

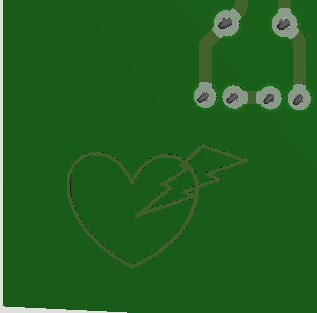

وتكون النتيجة هكذا عندما نختار Bottom Layer


أرجو أن أكون قد ساعدتك ووصلت لك الفكرة كما يجب بانتظار النتجة عندك

بالتوفيق
