مشكله فى دايره LM317 للحصول على جهد متغير

[mikro.man7]

عملت دايره بسيطه LM317 عشان احصل على جهد متغير

الجهد الى معايا من سالب 12 الى + 12
يعني مجموعهم 24 فولت

عملت الدايره عملى لاكن لاحظت بعض الحجات او المشكلات

اول حاجة اقل فولت مش 0 فولت لا دا 2 فولت او 2.5
اعلي فولت مش 24 لا دا 22 فولت

المقاومه المتغيره في جزء منها بيغير الفولت عادي وجزء تاني ثابت
يعني لما بلف المقاومه لغايه 30 % منها بيكون الفولت عندي جاب اخر

وباقي 70 % المقاومه بتلف وخلاص


جربت الدايره على البروتوس برضو نفس المشكله
دا ايه تفسيره او حل له ؟

[نعيم البديري]

كم هي قيمة المقاومة المتغيرة ؟؟ يبدو قمت باستخدام قيمة كبيرة هل استخدمت متغيرة فعلا هي 5k اوم ام ماذا ؟
ملاحظة ثانية انت تستخدم مصدر 12 فولت كما في المخطط اعلاه فهذا طبيعي لن تحصل بالخرج اكثر من 10 فولت فان اردت قيمة اعلى يجب ان يكون الدخل اعلى بمقدار 3 فولت عن اعلى قيمة تحتاجها بالخرج

[mikro.man7]

المشاركة الأصلية كتبت بواسطة نعيم البديري

كم هي قيمة المقاومة المتغيرة ؟؟ يبدو قمت باستخدام قيمة كبيرة هل استخدمت متغيرة فعلا هي 5k اوم ام ماذا ؟
ملاحظة ثانية انت تستخدم مصدر 12 فولت كما في المخطط اعلاه فهذا طبيعي لن تحصل بالخرج اكثر من 10 فولت فان اردت قيمة اعلى يجب ان يكون الدخل اعلى بمقدار 3 فولت عن اعلى قيمة تحتاجها بالخرج

استخدمت 5 فولت فى الدايره العمليه وفى الدايره العملية استخدمه 12 فولت
و سالب 12 فولت بدل من الارضي الخاص بلدايره
عشان يكون فى فرق جهد 24 بينهم

لاكن اخر رقم 22 فقط
--------

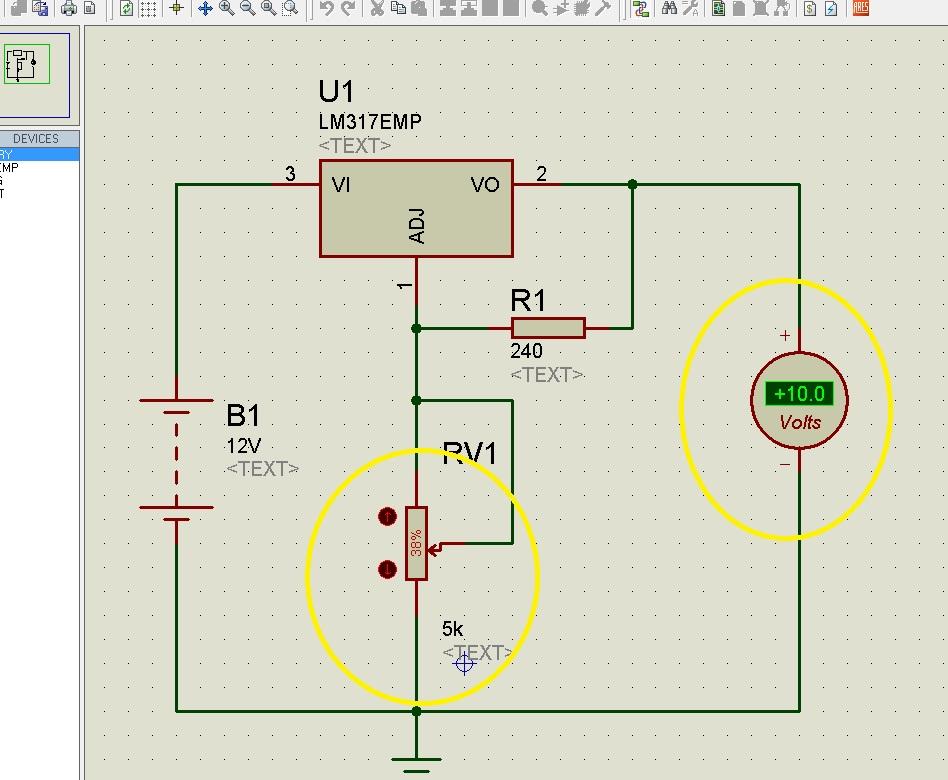

الصورة محاكاه على البروتوس ما عرفتش اجيب سالب 12 ازاى فا استخدمت البطاريه
12 فولت للتجربه

وفعلن عمليا لما بستخدم 12 فولت فقط الخرج اخرو 10 فولت

والمقاومه شغاله لعند 40% من لفها فقط

جربت مقاومة 1ك و10ك و 20ك ك و100 ك نفس المشكله

[fars_50]

استعمل فى المقاومة الاولى1كيلو وفى المتحولة 10كيلو

[ماجد عباس محمد]

هذا طبيعى وهى مشروحة هنا
http://www.qariya.info/vb/showthread...=170152&page=7
المشاركة 54
وهنا أيضا المشاركة 62
http://www.qariya.info/vb/showthread.php?t=57372&page=8
