[ahmed idris]

السلام عليكم

هو مشروع يمكن ألاستفادة منه كمشروع للتخرج إما كما هو أو بعد التعديل عليه بما يناسب كل متخرج
أو كتمرين على الميكروسي برو
يمكن كذلك أن يجعله كل من له الرغبة والخبرة الكافية نواة لمشروع كامل قبل للتنفيذ والاشتغال العملي

اختار له صاحبه العنوان التالي:
Digital Door Lock using PIC16F887
المشروع بالمتحكم PIC16F887 وباستخدام محرك خطوي
الكود بالميكروسي برو
طريقة العمل + طريقة تخزين الرقم السري للمرة الاولى وكذلك طريقة إدخال الرقم السري المخزن كل مرة لفتح الباب يشرحها صاحب الموضوع في صفحة مدونته
ويضع لها رابط فيديو
بالموقع كذلك رابط شرح فيه استخدام المحرك الخطوي
رابط الموقع:
http://latesteeprojects.blogspot.com...pic16f887.html

[ahmed idris]

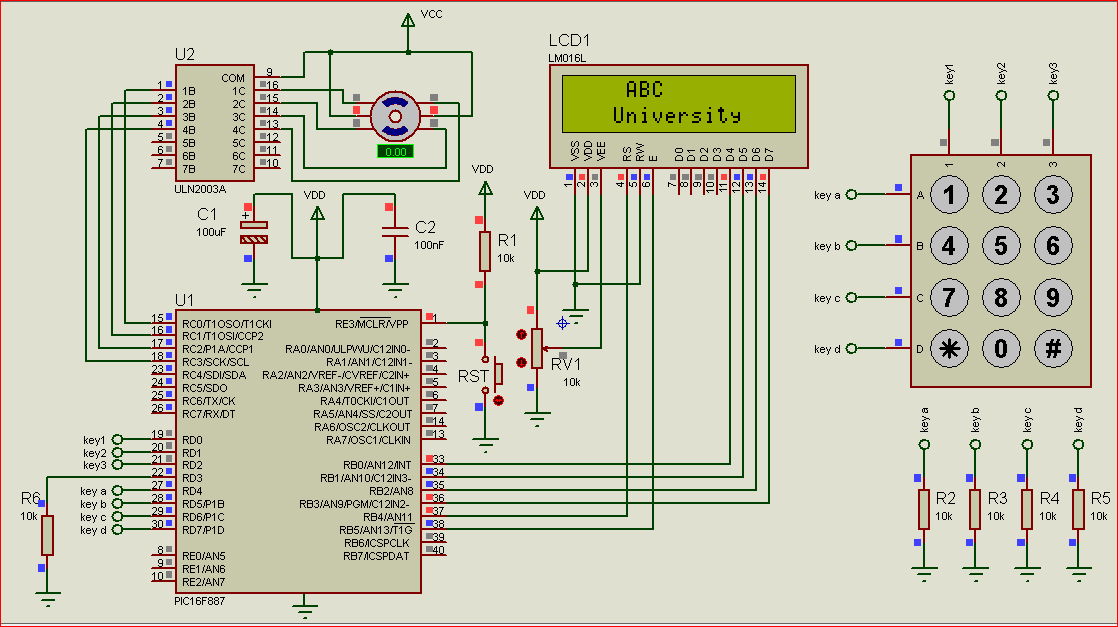

الدائرة:

ملفات الميكروسي برو + المحاكاة :
http://up.top4top.net/downloadf-1325j7h1-rar.html

[ahmed idris]

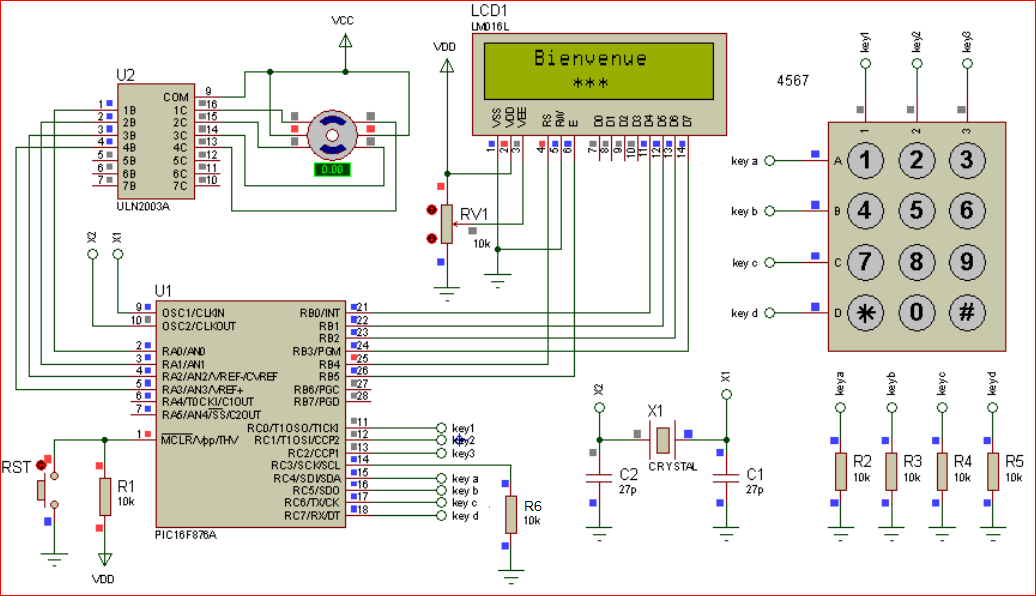

هنا نفس المشروع لكن كما في العنوان بالبيك PIC16F876A

يمكن طبعا تنفيد المشروع ببكات أخرى مشهورة مثل PIC16F877A وغيره
ملفات الميكروسي وبروتوس 7 و بروتوس 8:
1- العرض بالانجليزية (كما في المشروع الاصلي)
اسم الملف serrure_4
http://up.top4top.net/downloadf-129osrw2-rar.html
2- نفس الملفات بعد تحويل العرض إلى الفرنسية التي تناسب الاخوة في تونس والجزائر والمغرب وموريتانيا وغيرها .
اسم الملف serrure_5 :
http://up.top4top.net/downloadf-129w4d63-rar.html

[ahmed idris]

هذه بعض الاضافات والتعديلات البسيطة على الملفات السابقة:
1- إضافة ليد أخضر يبين أن إدخال الرقم تم بنجاح
2- ليد أحمر يبين أن الرقم الذي تم إدخاله غير صحيح وتشغيل نغمة إنذار بسيطة
أعتقد أن هذا كان صاحب الموضوع يفكر فيه ولم يضعه
ربما احتفظ به لنسخة موالية لمشروعه

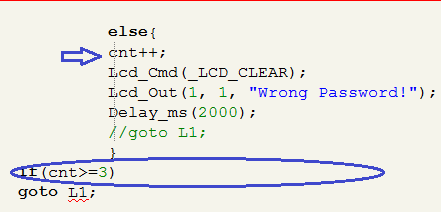

الدليل لاحظنه هنا:

وهو ما ساعدني حقيقة على إدخال الجزء المطلوب
3- تغيير المحرك من خطوي إلى محرك تيار مستمر عادي والتحكم فيه ب 2 ريلاي

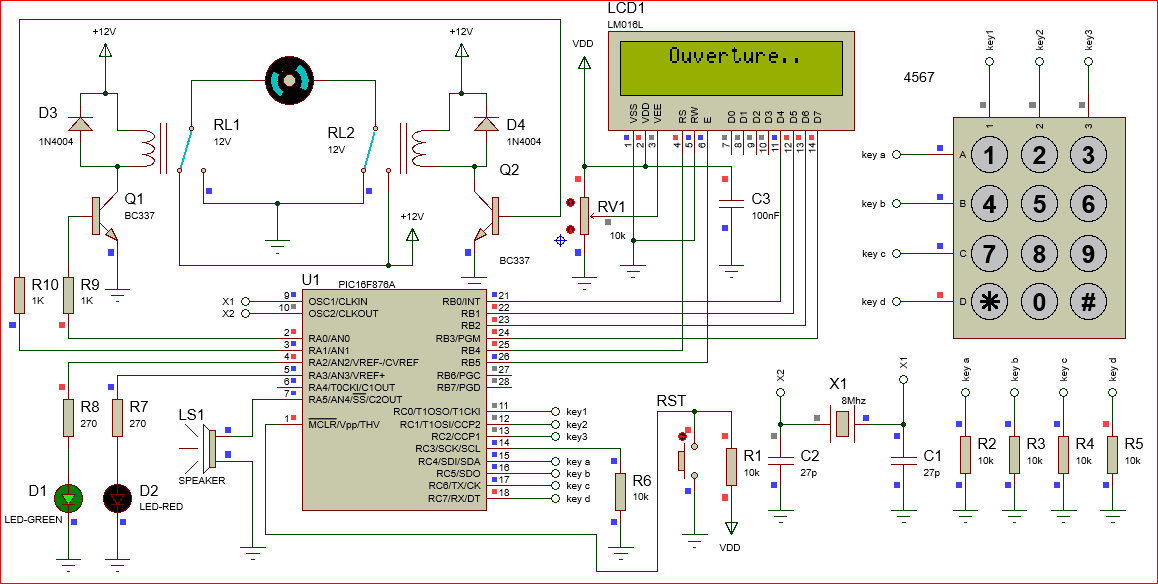

لقطة للدائرة أثناء التشغيل:

الملفات:
http://up.top4top.net/downloadf-1329b6r1-rar.html

أتمنى أن يفيد ما تقدم الاخوة المقبلين على امتحانات الخرج
وكل من يبحث عن أمثلة وتطبيقات على الميكروسي بغرض الفهم والتطوير أو التتبع لاكتشاف الاخطاء في الكود والدائرة
وتصحيحها إذا وجدت
وبالتوفيق للجميع إن شاء الله ..

[ahmed idris]

فديو صاحب الموضوع الاصلي يشرح فيه طريقة تخزين الرقم وطريقة استخدامه فيما بعد:
https://www.youtube.com/watch?v=g9NXx6WPFDw

[عبدالله حجازى]

اقتباس المشاركة الأصلية كتبت بواسطة ahmed idris فديو صاحب الموضوع الاصلي يشرح فيه طريقة تخزين الرقم وطريقة استخدامه فيما بعد: https://www.youtube.com/watch?v=g9NXx6WPFDw

بارك الله فيك وشكرااا على مجهودك ...
بالتوفيق ان شاء الله

[Omar Mekkawy]

بارك الله فيك
يمكنك أن تستخدم Solenoid في فتح الباب بدلاً من الماتور.

[ahmed idris]

اقتباس المشاركة الأصلية كتبت بواسطة عبدالله حجازى بارك الله فيك وشكرااا على مجهودك ... بالتوفيق ان شاء الله

وبارك فيك أخي عبدالله هذا فقط قليل بنضاف الى الكثير الذي تقومون به لمساعدة الآخرين
جزاكم الله خيرا..
