حساس الحركة

mr.kamba · 13-05-2016, 11:12 PM

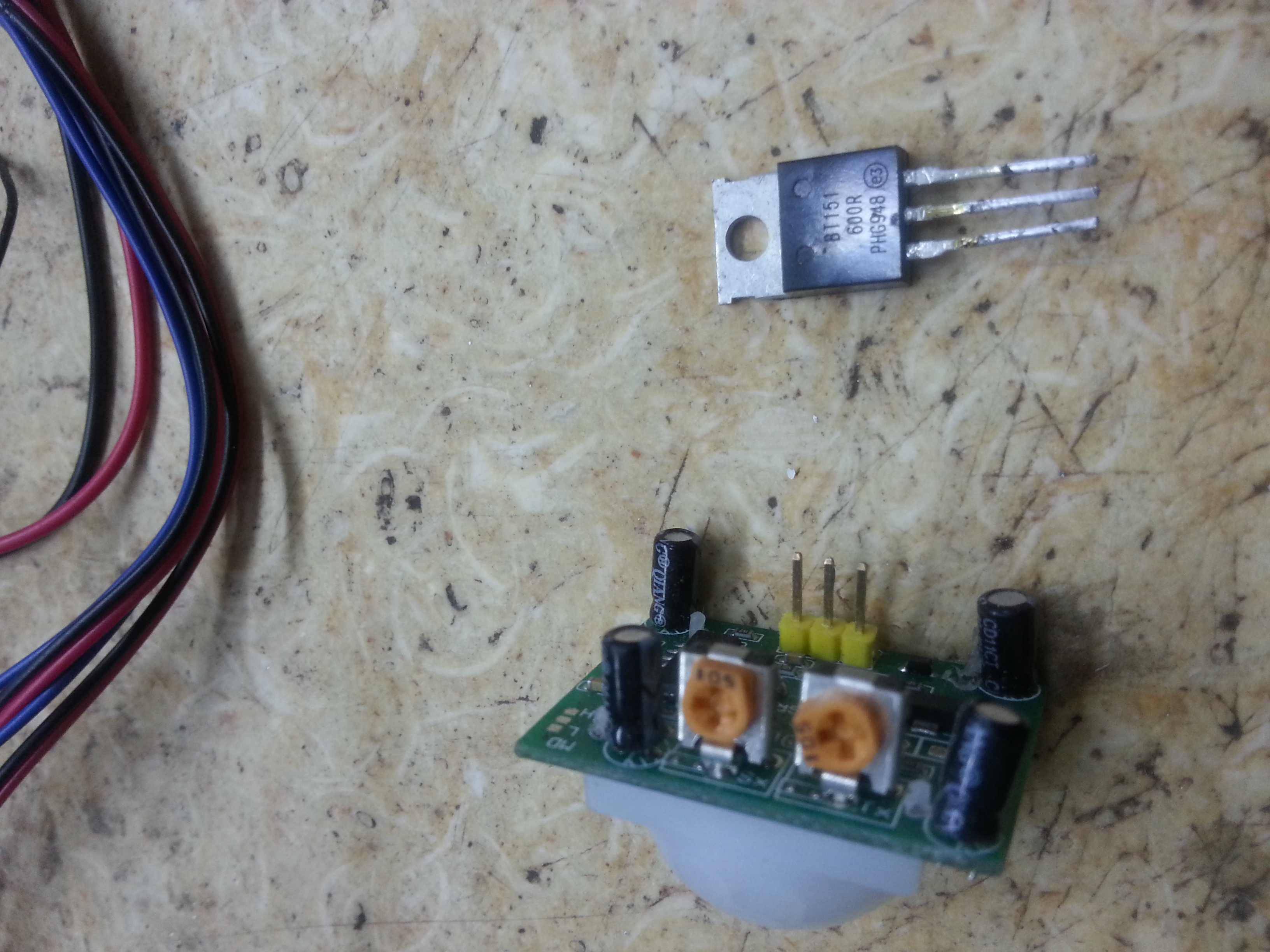

وجدت هذه الدائرة فى منتداكم المحترم واريد التعديل عليها لتعمل مع حساس الحركة هذا

حيدر علاج حسن · 14-05-2016, 08:18 AM

اين الدائرة اخي ؟؟

mr.kamba · 16-05-2016, 03:04 PM

اقتباس:

المشاركة الأصلية كتبت بواسطة mr.kamba

وجدت هذه الدائرة فى منتداكم المحترم واريد التعديل عليها لتعمل مع حساس الحركة هذا

اقتباس:

المشاركة الأصلية كتبت بواسطة حيدر علاج حسن

اين الدائرة اخي ؟؟

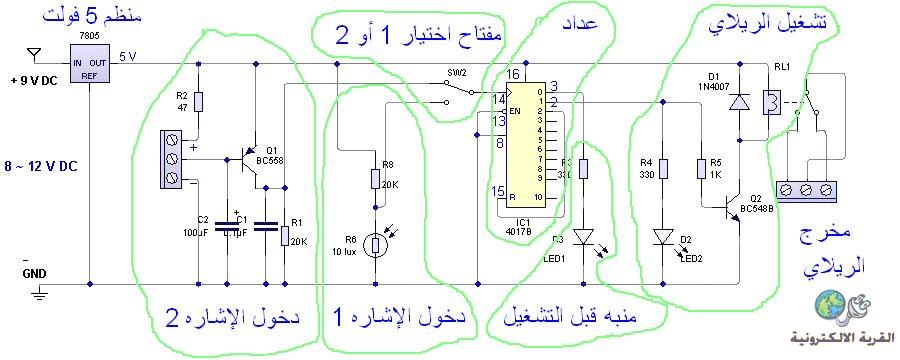

هذه هى الدائرة واسف ﻻنى لم استطيع رفع الصور من قبل لوﻻ حضرتك فهمتنى ازاى ارفع الصور

حيدر علاج حسن · 16-05-2016, 07:06 PM

حساس الحركة يوصل الى نقطة 13 EN

mr.kamba · 16-05-2016, 08:55 PM

اقتباس:

المشاركة الأصلية كتبت بواسطة حيدر علاج حسن

حساس الحركة يوصل الى نقطة 13 EN

اشكر حضرتك ﻻهتمامك ولكنى مفهمتش ﻻن الحساس له ثﻻث مخارج موجب وسالب والخرج فى الوسط فما هو المخرج الذى اصله بالنقطة 13

حيدر علاج حسن · 16-05-2016, 09:32 PM

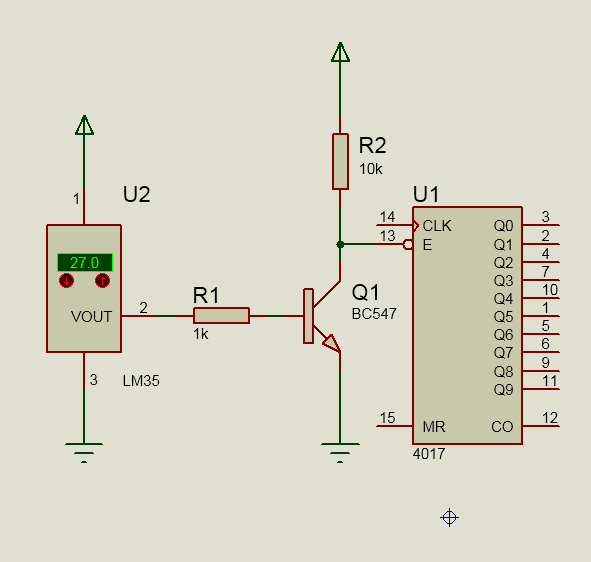

الموجب لموجب المصدر و السالب لسالب المصدر و الخرج الى الترانسستور ثم الى العداد

mr.kamba · 16-05-2016, 11:24 PM

بارك الله فى حضرتك وان شاء الله غدا انفذ الدائرة واوافيك بالنتائج باذن الله
واخيرا لو تسمح حضرتك بالنسبة لرقم 14 و15 اتركهم بﻻ توصيل

حيدر علاج حسن · 17-05-2016, 11:10 AM

حسب عمل الدائرة ...
فالنقطة 14 ضرورية لعمل العداد لانها مدخل النبضات .
و 15 لاعادة التشغيل و كلاهما موصولين في دائرتك
