دائرة تخزين نبضة ..

[ahmed idris]

السلام عليكم

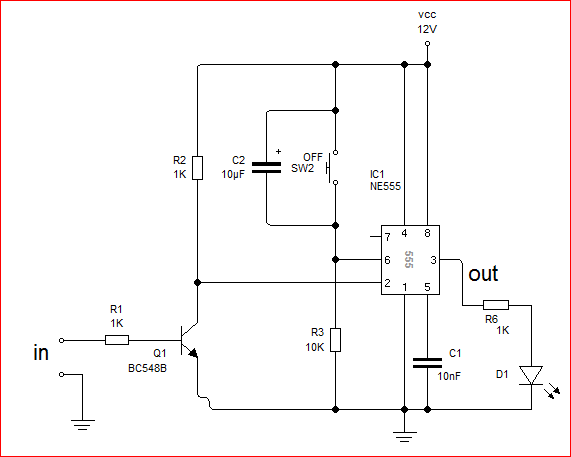

الدائرة:

هي دائرة بسيطة بالتايمر الشهير 555 عملها هو الاحتفاظ بأول نبضة قادمة من أي مولد نبضة وحيدة أو عدة نبضات كمثل الحساسات ..
الحاجة لها تظهر حين يكون الغرض هو تشغيل ريليه مثلا بمجرد ظهور النبضة أو النبضات على الدخل والاحتفاظ بهده الحالة حتى ولو توالت النبضات أو انقطعت
و عندما يكون مطلوبا تغيير حالة الخرج يدويا بمفتاح مثل الزر SW2 في الدائرة.

[ahmed idris]

هنا ملف الدائرة ومحاكاة عملها بالبرنامج الشهير circuit wizard 1.15:

http://up.top4top.net/downloadf-143r66m1-rar.html

وهنا فلاش المحاكاة:

http://e.top4top.net/p_143a5ch2.gif
