دمج جهاز ups مع طاقة الشمسية

[طالب عام]

السلام عليكم ورحمة الله وبركاته :
عند استفسار ارجو من االأعضاء المساعدة
عندي جهاز ups ( شاحن وانفرتر مدمج ) اريد توصيلة مع لوح شمسي بحيث يعمل الجهاز على شحن البطارية في حال وجود شبكة كهرباء البلدية و في حال انقطاع شبكة البلدية يحول الشحن للبطارية الى لوح الشمسي عن طريقة الريلاي القدرة
كما في الصورة
السؤال هو:
هل بهذه الطريقة لا يتأثر منظم الشحن ؟
هل من الظروري وضع دايود بين الريلاي لحماية الريلاي ؟
هل استخدام هذه الطريقة صحيحة بدون مشاكل ؟
وشكرا جزيلا
الله يعطيكم الصحة و العافية

[حيدر علاج حسن]

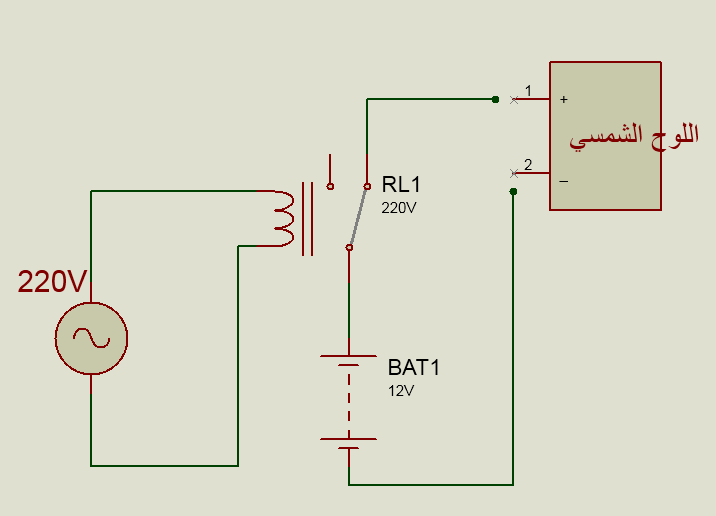

استخدم ريلي 220 فولت و اوصله مباشرة بجهد الشبكة .
ثم اوصل النقطة الغالقة في الريلي بين البطارية و اللوح الشمسي .
طبعا الطرف السالب للوح الشمسي يوصل مباشرة الى الطرف السالب للبطارية .
بهذه الطريقة سيعمل الريلي على توصيل اللوح بالبطارية عن انطفاء جهد الشبكة
يعني العملية كلها لا تحتاج الا الى ريلي 220 فولت و هو متوفر في الاسواق

[طالب عام]

شكرا جزيلا استاذ حيدر
كما في الصورة اوصلت الريلاي بجهد الشبكة الرئيسية هل الربط خاطئ.
هل تقصد الغي منظم الشحن ( يوجد داخلة توصيلات للوح شمسي و توصيلات اخره للبطارية ) واوصل البطارية بين الريلاي و اللوح الشمسي بدون منظم شحن .
ارجو استاد حيدر التوضيح اكثر لي

[حيدر علاج حسن]

[طالب عام]

المشاركة الأصلية كتبت بواسطة حيدر علاج حسن

جزاك الله خير استاذ حيدر
