[younescdse]

اريد صورة عن تركيب الدارة في برنامج المحاكات البروتس

والبرنامج مبرمج ب MICROC أن امكن

علما ان البك PIC16F84A

[حيدر علاج حسن]

خاصية الازاحة تضرب الرقم × 2 .
يعني الارقام التي ستظهر هي (1و2و4و8) فقط

[younescdse]

اقتباس المشاركة الأصلية كتبت بواسطة حيدر علاج حسن خاصية الازاحة تضرب الرقم × 2 . يعني الارقام التي ستظهر هي (1و2و4و8) فقط

الازاحة المقصودة PORTB<<1
او PORTB>>1

اريد صورة عن تركيب الدارة في برنامج المحاكات بروتيس

[حيدر علاج حسن]

نعم اعرف هذه الخاصية .. ولكنها لا تعد الارقام بالتسلسل و سوف تظهر فقط الارقام الاربعه التي ذكرتها لك .

[Sallam]

الاستاذ حيدر تحية وبعد

الايمكن ارسال مثلا الرقم صفر اول مرة وتفعيل السفن سيجمنت الاولى مع بقاء الثانية بدون تشغيل ثم نرسل الرقم واح بحيث نشغل الثانية ونطفئ الاولى.
طبعا بالتحكم بالمظهرات من خلال الارجل RA0 & RA1 .

بذلك سنقوم بارسال الارقام بالتتابع مع فرق زمني واضح ونقوم بتشغيل السفن سيجمنت بالتناوب.

مجرد تخمين لإمكانية عرض الأرقام كما طلبها الأخ younescdse

سأحاول القيام بتجربة على البروتوس لتجربة الفكرة.

مع كل التوفيق

[حيدر علاج حسن]

الله محييك اخي الغالي ...
نعم فكرتك هي الصحيحة و لكنه يريد العداد باستخدام الازاحه .
و هذا العداد هو متتالية هندسية و لا يعطي كل الارقام من صفر الى 9 انما فقط الاعداد الزوجية و الواحد .

[magdy_3]

السلام عليكم
اخى الكريم
جرب هذا الكود واخبرنى هل هذا هو طلبك

char x;
const char gg[]={192,249,164,176,153,146,130,248,128,144};
void main()
{
trisa=0;
trisb=0;
porta=1;
while(1)
{
    for(x=0;x<10;x++)
                     {
                       if(x%2)
                               porta=porta>>1;
                       else
                               porta=porta<<1;

                       portb=gg[x];
                       delay_ms(1000);
                     }
}
}

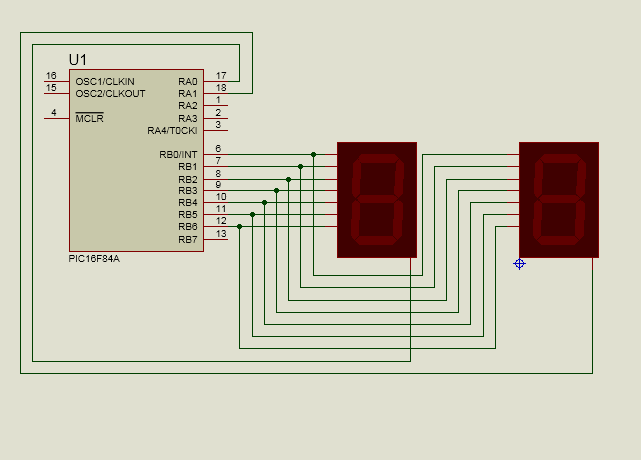

[IMG][/IMG]
وشكرا

[younescdse]

اقتباس المشاركة الأصلية كتبت بواسطة حيدر علاج حسن نعم اعرف هذه الخاصية .. ولكنها لا تعد الارقام بالتسلسل و سوف تظهر فقط الارقام الاربعه التي ذكرتها لك .

شكرا لك

كيف يتم كتابة البرنامج؟
