ما هو هذا العنصر وكيف يتم فحصه

[احمد طحان]

السلام عليكم ورحمة الله تعالى

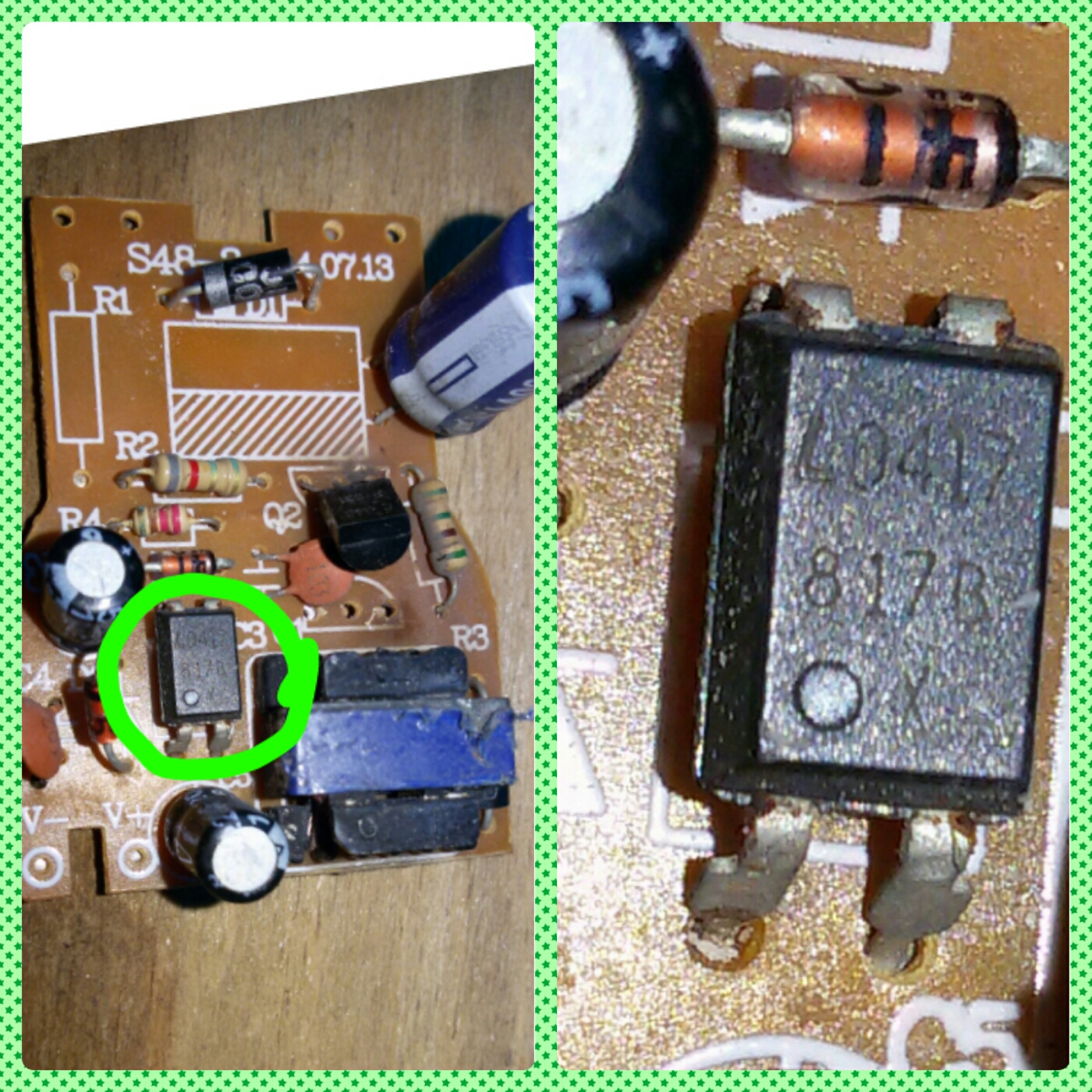

ما هو هذا العنصر الموجود ضمن شاحن سامسونغ و كيف يتم فحصه بارك الله فيكم

[الزيودي]

اخي العزيز
العنصر اسمة فوتوكبلر ويعمل باختصار على ضبط جهد الخرج بالتحكم بجهد الدخل
وهو عبارة عن اربعة اطراف , طرفين ديود ضوئي مشابه لمرسل الريموت ويفحص بالشكل الاعتيادي والطرفين الاخرين هما ترانزستور ضوئي " استقبال الاشعه"
وهناك دروس كثيرة عنه في الانترنت وهنا بحث لاحد الاخوة في القرية العزيزة

http://www.qariya.info/vb/showthread.php?t=117665

[احمد طحان]

المشاركة الأصلية كتبت بواسطة الزيودي

اخي العزيز
العنصر اسمة فوتوكبلر ويعمل باختصار على ضبط جهد الخرج بالتحكم بجهد الدخل
وهو عبارة عن اربعة اطراف , طرفين ديود ضوئي مشابه لمرسل الريموت ويفحص بالشكل الاعتيادي والطرفين الاخرين هما ترانزستور ضوئي " استقبال الاشعه"
وهناك دروس كثيرة عنه في الانترنت وهنا بحث لاحد الاخوة في القرية العزيزة

http://www.qariya.info/vb/showthread.php?t=117665

بارك الله فيكم اخي الزيودي على ردك السريع سأقراأ المقالات في الرابط واعود لأسئل اذا لم استوعب شكرا لك

[احمد طحان]

اخي الكريم حسب ما فهمت من الشرح في الرابط انه ضوءئ يعمل على الضوء اليس كذلك ماذا يفعل هذا العنصر هنا اذ ان شاحن السامسونغ مغلق بإحكام لا يصل اليه الضوء وقد فهمت انه لا يمرر التيار او الجهد الا ذا الديدود اعطى نبضة ضوئية للترانزستور الضوئي هذا ما فهمته ارجو شرح هذا التداخل من فضلك بارك الله فيكم

[assed]

المشاركة الأصلية كتبت بواسطة احمد طحان

اخي الكريم حسب ما فهمت من الشرح في الرابط انه ضوءئ يعمل على الضوء اليس كذلك ماذا يفعل هذا العنصر هنا اذ ان شاحن السامسونغ مغلق بإحكام لا يصل اليه الضوء وقد فهمت انه لا يمرر التيار او الجهد الا ذا الديدود اعطى نبضة ضوئية للترانزستور الضوئي هذا ما فهمته ارجو شرح هذا التداخل من فضلك بارك الله فيكم

السلام عليكم
من بعد اذن الاخ الزيودي
أخي احمد افوتوكبلر او الاوبتوكبلر هوة قطعة الكترونية تستخدم للعزل بين الجهود العالية والواطئة . هنا في شواحن الموبايل لاتخلو منه شاحنة موبايل انظر الى هذه الصورة



هل لاحظت ان الدائرة معزولة تماماً الجهد العالي عن الخرج وذالك لتفادي الصدمات الكهربائية للمستخدم.

وهذا الشكل الداخلي له

[احمد طحان]

المشاركة الأصلية كتبت بواسطة assed

السلام عليكم
من بعد اذن الاخ الزيودي
أخي احمد افوتوكبلر او الاوبتوكبلر هوة قطعة الكترونية تستخدم للعزل بين الجهود العالية والواطئة . هنا في شواحن الموبايل لاتخلو منه شاحنة موبايل انظر الى هذه الصورة



هل لاحظت ان الدائرة معزولة تماماً الجهد العالي عن الخرج وذالك لتفادي الصدمات الكهربائية للمستخدم.

وهذا الشكل الداخلي له

شكرا لردك الجميل اخي assed بارك الله فيك اذا هو عازل لدخل للتردد العالي عن الخرج المنخفض للشاحن الله يعطيك الف عافية
