عندي مصدر 12 فولت 20 انبير DC كيف يتم تخفيض الجهد الى 6 فولت 20 انبير DC لإستخدمه كبو

[mohammed fisel]

عندي مصدر 12 فولت 20 انبير DC كيف يتم تخفيض الجهد الى 6 فولت 20 انبير DC لإستخدمه كبور سبلاى

[ahmed idris]

المشاركة الأصلية كتبت بواسطة mohammed fisel

عندي مصدر 12 فولت 20 انبير DC كيف يتم تخفيض الجهد الى 6 فولت 20 انبير DC لإستخدمه كبور سبلاى

في نفس الموضوع بقسم الميكروكونترولر كتبت لك هذا الرد :

التخفيض ممكن بدائرة مختصة
لكن أخبرنا أولا كم اقصى تيار (أمبير) تريد أن تخرج لك دائرة التخفيض؟
1 أمبير أم 3 أم 5 ... أم ماذا؟

لكن الافضل أن نتابع هنا في منتدى الالكترونيات فهو الأنسب لموضوعك

[mohammed fisel]

المشاركة الأصلية كتبت بواسطة ahmed idris

في نفس الموضوع بقسم الميكروكونترولر كتبت لك هذا الرد :

لكن الافضل أن نتابع هنا في منتدى الالكترونيات فهو الأنسب لموضوعك

شكرا لك استاذ احمد ادريس . انا عندى 3 موتور استيبر تسحب 12 A /// وتعمل على 6 فولت . اريد تغزيتها من مصدر 12 فولت يتحمل تيار 20 امبير . محتاج تخفيض الفولت مع ثبات التيار . و

وشاكر لاهتمامك ومساعدتك

[ahmed idris]

المشاركة الأصلية كتبت بواسطة mohammed fisel

شكرا لك استاذ احمد ادريس . انا عندى 3 موتور استيبر تسحب 12 A /// وتعمل على 6 فولت . اريد تغزيتها من مصدر 12 فولت يتحمل تيار 20 امبير . محتاج تخفيض الفولت مع ثبات التيار . و

وشاكر لاهتمامك ومساعدتك

أخي عموما توجد طريقتان مشهورتان:
1/ التغذية بمنظمات جهد خطية مثل 7806 + ترانزيستورات قدرة
أو 3 منظمات LM338 موصولة على التوازي لكل محرك
هذه الطريقة بسيطة لكن هدر الطاقة فيها كبير لان الفارق بين الدخل والخرج يتحول الى حرارة .
لو تحب بعض الدوائر لهذه الطريقة ممكن أرفعها لك.
2/ توجد طريقة مقتصدة للطاقة هي طريقة التغذية بالتقطيع (switched power supply) لكن دوائرها ليست بسيطة .

[mohammed fisel]

المشاركة الأصلية كتبت بواسطة ahmed idris

أخي عموما توجد طريقتان مشهورتان:
1/ التغذية بمنظمات جهد خطية مثل 7806 + ترانزيستورات قدرة
أو 3 منظمات LM338 موصولة على التوازي لكل محرك
هذه الطريقة بسيطة لكن هدر الطاقة فيها كبير لان الفارق بين الدخل والخرج يتحول الى حرارة .
لو تحب بعض الدوائر لهذه الطريقة ممكن أرفعها لك.
2/ توجد طريقة مقتصدة للطاقة هي طريقة التغذية بالتقطيع (switched power supply) لكن دوائرها ليست بسيطة .

عاجز عن شكرك . بس لو ممكن ترفع لى الدوائر تتحمل من 5 امبير .

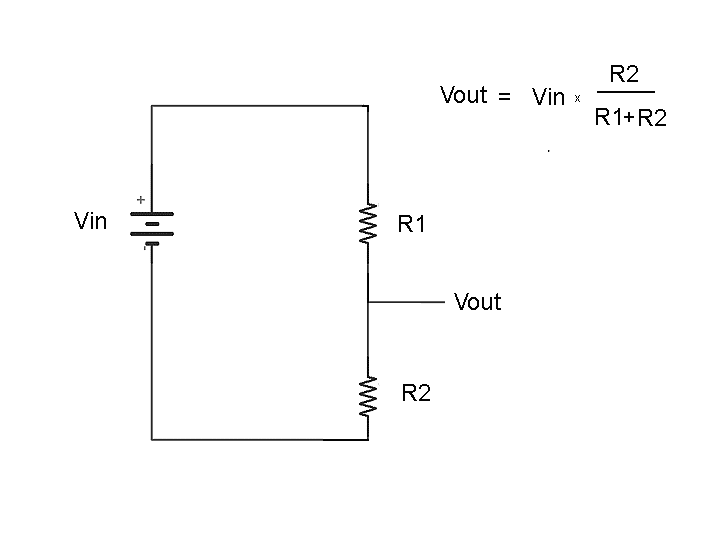

- طيب سؤال لو استخدمنا مقاومتين كالاتى
http://4.bp.blogspot.com/-E_GkcTs9Ug...derformula.gif

[ahmed idris]

المشاركة الأصلية كتبت بواسطة mohammed fisel

عاجز عن شكرك . بس لو ممكن ترفع لى الدوائر تتحمل من 5 امبير .
- طيب سؤال لو استخدمنا مقاومتين كالاتى
http://4.bp.blogspot.com/-E_GkcTs9Ug...derformula.gif

الدائرة لمقسم جهد
هي تنفع طبعا للحصول على جهد معين بتطبيق المعادلة واختيار قيم مناسبة.
لكن هناك عامل مؤثر خفي لا يظهر في المعادلة وهو قيمة التيار.
جرب الحساب بتيار 5 أمبير الذي سيمر بالمقاومتين واحسب بقانون أوم استطاعة كل مقاومة كم ستكون .
التوصيل عملي فقط لتيارات صغيرة بالميللي أمبير..

بالنسبة لمنظم خطي 6 فولت / 5 أمبير لديك طريقتان :

LM7806 + ترانزيستور
مثال:

المصدر:
http://www.zen22142.zen.co.uk/Circuits/Power/boosti.htm

أو :
LM338 ممكن يعطيك 5 أمبير دون الحاجة لترانزيستور تقوية:

[ahmed idris]

المشاركة الأصلية كتبت بواسطة ahmed idris

الدائرة لمقسم جهد
هي تنفع طبعا للحصول على جهد معين بتطبيق المعادلة واختيار قيم مناسبة.
لكن هناك عامل مؤثر خفي لا يظهر في المعادلة وهو قيمة التيار.
جرب الحساب بتيار 5 أمبير الذي سيمر بالمقاومتين واحسب بقانون أوم استطاعة كل مقاومة كم ستكون .
التوصيل عملي فقط لتيارات صغيرة بالميللي أمبير..

بالنسبة لمنظم خطي 6 فولت / 5 أمبير لديك طريقتان :

LM7806 + ترانزيستور
مثال:

المصدر:
http://www.zen22142.zen.co.uk/Circuits/Power/boosti.htm

أو :
LM338 ممكن يعطيك 5 أمبير دون الحاجة لترانزيستور تقوية:

أخي ماتقدم من دوائر هو تناول عام للموضوع لكن يبدو لي أنك ستتحكم في تشغيل المحركات بنظام رقمي، بمتحكم مثلا
هل هذا صحيح؟

[mohammed fisel]

أخي ماتقدم من دوائر هو تناول عام للموضوع لكن يبدو لي أنك ستتحكم في تشغيل المحركات بنظام رقمي، بمتحكم مثلا
هل هذا صحيح؟


صحيح ساستخدم الpic فى التحكم تشغيل الاستيبر . ولك الشكر باشمهندس
